产品概述

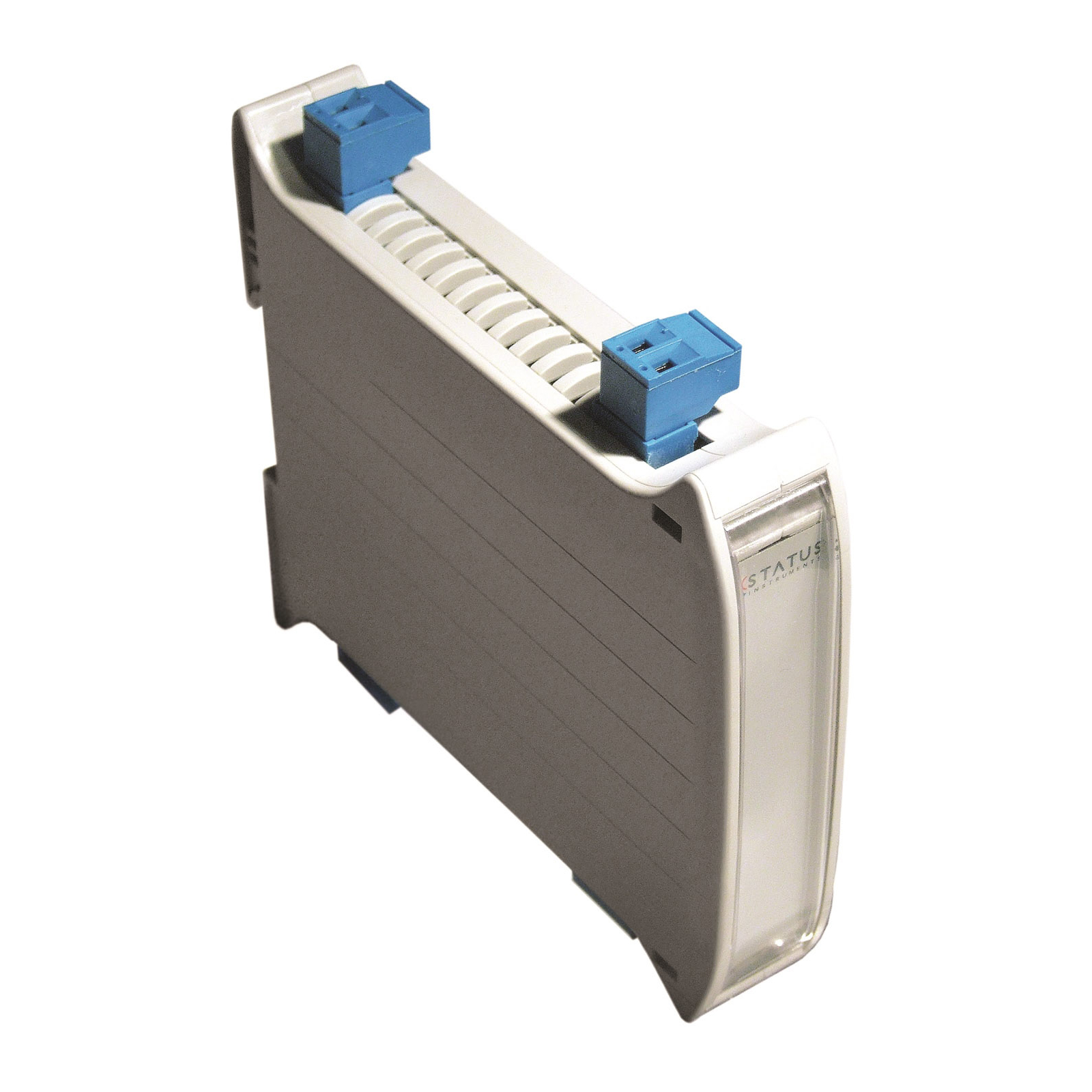

SEM1801XR, SEM1802XR温度变送器
SEM1801XR单通道
SEM1802XR双通道
- 输入：RTD，滑线，电阻输入
- ATEX和IECEx批准
- 22输入的分段用户线性化
- 单或双通道
- 传感器偏移和输出对准
- 可调输入滤波器
- 可编程烧毁
SEM1801 / 2XR'智能'变送器设计用于RTD或滑线传感器，并将传感器信号转换为工业标准4至20mA回路供电输出。
灵活的设计允许使用（10至10500）5 Pt100,500,1000，Ni或Cu传感器范围内的任何合适的电阻传感器。 也可以容纳高达100 K5的滑线传感器。 其他传感器特性或您自己的22点线性化特性（用于滑线或线性电阻）可以下载到产品中，使您能够完全适应您的应用。 SEM1801/2XR已通过ATEX和IECEx标准认证，可用于危险区域应用。
PC配置（在安全区域）允许用户选择传感器类型，范围，过滤器，Tag，单位和错误信号，而无需校准设备。 另外，用户可以在连接到PC时读取实时过程数据，这允许传感器偏移和输出对准校准，其中用户可以输入值以匹配实际过程并因此减少系统错误。
如果需要，可以在订购时指定所需范围，从而无需用户配置。 如果未指定范围，则变送器将以出厂时的默认量程为 Pt100 (0 至 100)°C、高烧毁率和滤波器关闭。
技术参数
|
电阻RTD输入 |
|
|
标准RTD |
PT100,PT500,PT1000,Cu100,Cu1000,Ni100,Ni120,Ni1000,Cu53, library |
|
滑线 |
Pot range (1至100) K5, 信号 (0至100) %, 精度0.1 % |
|
电阻 |
(10至500)5±0.055 5，(500至2500)5±0.5 5，(2500至10500)5±10.0 5。 |
|
热漂移 |
(0至500)5 0.013 5/℃,(500至2500)5 0.063 5/℃,(2500至10500)5 0.27 5/℃ |
|
激励电流 |
< 200 uA |
|
主导效应 |
最大引线电阻20 5每leg，影响0.002℃/ 5 |
|
输出 |
|
|
类型 |
两线（4至20）mA电流回路 |
|
范围 |
4至20mA; 高档烧毁21.5 mA; Downscale Burnout 3.8 mA |
|
精度 |
mA输出/ 2000或5 uA，更大，漂移1 uA /℃ |
|
回路效应 |
±0.2 uA / V. |
|
最大输出负载 |
[（Vsupply-10）/ 20] K欧姆/每通道（示例700欧姆@ 24 V） |
|
供电 |
|
|
回路供电 |
每通道10至30 VDC |
|
功率 |
每通道<1W全功率 |
|
精度 |
0.2℃ +（读数的0.05％）+（传感器） |
|
响应时间 |
启动5秒，更新160 mS，响应500 mS |
|
加热 |
2分钟。 |
|
连接 |
螺钉端子最大2.5 mm |
|
用户界面 |
|
|
类型 |
USB 2.0 |
|
波特率 |
1200波特 |
|
设备 |
PC运行Windows XP或更高版本，USB配置器。 |
|
用户界面功能 |
|
|
缩放 |
用户信号处理值缩放，用于简化设置。 |
|
过滤 |
可调时间常数0到100秒。 |
|
用户线性化或配置文件 |
处理2到22段mV。 |
|
处理单位 |
4个字符（仅限信号输入） |
|
温度单位 |
℃或°F |
|
Tag号码 |
20个字符 |
|
过程输出 |
处理单位范围 |
|
用户偏移 |
输入传感器偏移（仅限温度模式）。 |
|
主动缩放 |
根据有源传感器输入设置输出过程范围 |
|
环境 |
|
|
运行环境 |
-40至70℃; 相对湿度为10％至90％（非冷凝） |
|
存储环境 |
-50至70℃; 相对湿度为10％至90％（非冷凝） |
|
配置环境 |
10至30℃ |
|
安装机柜 |
> = IP65。 |
|
CE |
BS EN 61326 |
|
尺寸 |
120 mm; 107 mm; 22.5 mm |
|
重量 |
110 g – SEM1801XR 141 g – SEM1802XR |
|
传感器RTD |
|
|
白金IEC |
Pt100 -200至850，Pt500 -200至750，Pt1000 -200至600 |
|
白金IPTS-68 |
Pt100（0.00391）+ Pt100（0.00392）-200至630 |
|
Ni100 DIN 0.00618 |
-60到180 |
|
Ni120 0.00672 |
-80到260 |
|
Ni 1000 |
-60到180 |
|
Ni1000 Tk5000 |
-50到150 |
|
Ni 507.5 |
-80到360 |
|
Ni 604 |
-200到200 |
|
Cu 53 |
-50到180 |
|
Cu100 0.00427 |
-80到260 |
|
Cu1000 |
-80到260 |
|
硅 |
KTY81-110 -120-121-122-150-210-220-221-222-250（-55至175） |
|
|
KTY82-110 -120-121-122-150-210-220-221-222-250（-55至175） |
|
|
KTY81-151，KTY82-151，KTY83-210-220-250-121-122（-55至175） |
|
|
KTY84-130-150（-40至300） |
