产品概述

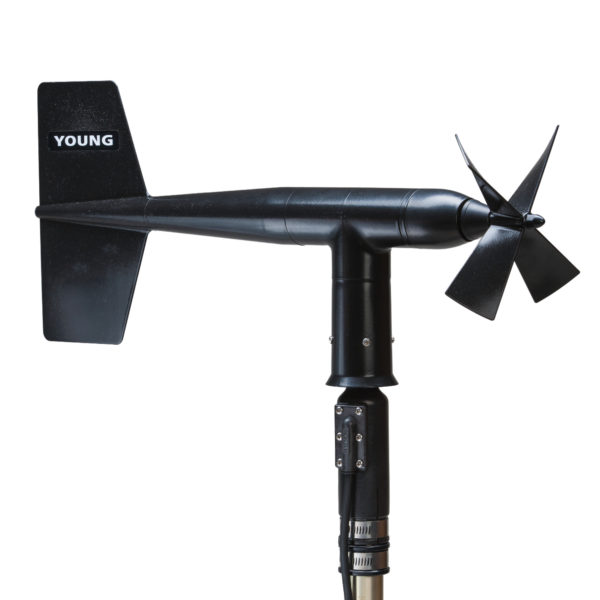

05108-45重型风速风向仪HD-Alpine
重型风监测器HD-Alpine结合了HD装置的功能以及我们广受欢迎的 Alpine 风监测器的防冰涂层。坚固、可靠、耐用……用所有词语来描述最新加入的YOUNG系列风监测器，这些监测器开发用于承受最极端的环境。
YOUNG 05108-45 型重型风监测仪 HD-Alpine测量水平风速和风向。该传感器包括陶瓷轴承、直径为1/4英寸的螺旋桨轴和05108型中的高螺距螺旋桨。为了提高在高海拔高山环境中的性能，该型号具有全黑设计的附加功能，可避免阳光照射造成的热变暖和特殊配方的防冰涂层适用于所有外表面。风速的直接输出是交流正弦波，方向是精密电位器。该传感器安装在标准的1英寸IPS管上。包括一个安装定位环。
可提供单独的浪涌保护组件，型号19120，它既可用作电缆端接的接线盒，又可用作额外的电气瞬态浪涌保护。单独的信号调理装置可用于将传感器信号转换为0-5 V（型号05608C）或4-20 mA（型号05638C）。所有这三个设备都封装在防风雨外壳中，并配有安装硬件（19120型通常不与05603C或05631C型一起使用）。
技术参数
技术参数：
|
范围： |
风速：0-100 m/s (224 mph) |
|
方位角：360°机械，355°电气（5°打开） |
|
|
精度： |
风速：± 0.3 m/s (0.6 mph)或读数的1% |
|
风向：± 3 度 |
|
|
临界点： * |
螺旋桨：1.0 m/s (2.2 mph) |
|
叶片：1.0 m/s (2.2 mph) |
|
|
距离常数：* |
螺旋桨距离常数（63%覆盖情况下） 2.7 m (8.9 ft) |
|
叶片延迟距离（50%覆盖情况下） 1.3 m (4.3 ft) |
|
|
阻尼比：0.3 |
|
|
阻尼自然波长：7.4 m (24.3 ft) |
|
|
无阻尼自然波长：7.2 m (23.6英尺） |
|
|
信号输出： |
风速：磁感应交流电压，每转 3 个脉冲。1800 rpm (90 Hz) = 15.0 m/s (33.6 mph) |
|
传感转换：来自导电塑料电位器的模拟直流电压 - 电阻 10K Ω，线性度 0.25%，预期寿命 - 5000 万转 |
|
|
电源要求： |
电位计励磁：最大15 VDC |
|
工作温度： |
-50 至 60℃ |
|
传感器电缆： |
提供用于电气连接的防水尾纤电缆。提供 3、8 和 12 米的标准长度。 |
|
尺寸： |
总高度：37 厘米（14.6 英寸） |
|
总长度：55 厘米（21.7 英寸） |
|
|
螺旋桨：直径 18 厘米（7 英寸） |
|
|
安装：直径 34 毫米（1.34 英寸）（标准 1 英寸管道） |
|
|
重量： |
1.0 公斤（2.2 磅） |
|
装运重量： |
2.3 公斤（5 磅） |
|
型号 05608C |
风传感器接口 |
|
信号输出：0-5.00 VDC 满量程 |
|
|
电源要求：8-24 VDC (5 mA @ 12 VDC) |
|
|
工作温度：-50至60℃ |
|
|
型号 05638C： |
风线驱动器 |
|
信号输出：4-20 mA 满量程 |
|
|
电源要求：12-30 VDC（最大 40 mA） |
|
|
工作温度：-50 至 60°C |
|
|
* |
标称值，根据 ASTM 标准程序确定。 |
