产品概述

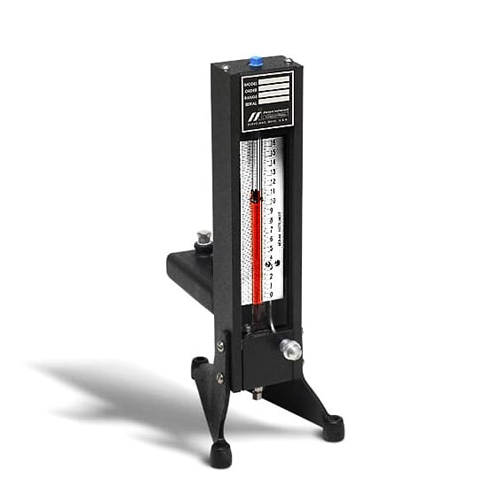

30EBX25、30EBX50、30EFX25 井型压力计
Meriam 30EBX25 和 30EFX25 井式压力计是直读式压力计，设计用于工艺、通用生产测试或实验室压力、真空或压差测量。设计最大工作压力为 250 PSIG*，这些仪器还可用于测量流量、油箱液位、压降或运行设备上的压差分布。可提供凸井，这样就可以在不改变压力连接的情况下显示正压和负压或反向流量。可提供各种安装方式以满足安装要求。
*用于 500 psi 的型号为 30EBX50
井式压力计结构
压力计主体为铝槽结构。用于包装玻璃指示管的不锈钢端块用螺钉固定在本体上。外径为 7 /16 "的玻璃管在每个端块上用氟橡胶垫片密封，并以一定间距支撑，以防止玻璃管变形。
焊接的不锈钢压力计井具有较大的横截面，可随时拆卸，便于清洁。压力计井顶部有两个“? ”内螺纹管接头；一个出口通常用于连接高压压力计，另一个出口配有插头，用于连接压力计井。
单位刻度位于玻璃指示管的正后方，延伸至仪器主体的整个宽度，并在指示柱的两侧刻有刻度。刻度的背景为白色不反光的缎面，刻度和数字均为黑色，可根据压力计井内的液位变化进行补偿。刻度可通过位于下端块中的防滑软轴调节器进行调节，以实现零位指示液位，该调节器可从仪器前端进行操作。
透明的有机玻璃盖可防止灰尘和湿气进入仪器。压力计的所有外部均涂有黑色聚氨酯纹理漆。
上端块和压力计井中用于连接仪器的标准压力接口为“? ”内螺纹管接口。每台设备都配有合适的排水、注水和排气塞。
技术参数
规格
刻度
A - 英寸和十分位
F - 厘米和毫米
G - 使用 827 红油的英寸和十分之水
I - 使用 295 红色液体的英寸和五分之一
A/F - 双工 - 英寸和十分之（左）厘米和毫米（右）
MI - 使用 2.95 公分水尺特殊流体
流体要求和仪器重量
|
范围 |
6 |
12 |
20 |
30 |
35 |
40 |
50 |
60 |
80 |
100 |
|
重量 |
6 |
9 |
11 |
12 |
–– |
13 |
14 |
17 |
21 |
24 |
|
#3流体lbs. |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
1.5 |
1.5 |
|
Fl. 盎司 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
7 |
7 |
有关特殊刻度和流体，请咨询
配件
起泡器 - 型号 Z931R 或 Z931S
管路疏水阀 - 型号 Z932R 或 Z932S
湿气捕捉器 - 型号 Z933A10
压力/真空变送器 - 型号 Z971A3
储罐压力表附件
管鞍 - 型号 Z912S
凸井
可用流体
Z922WA - 1000 绿色浓缩液
Z923RO - 827 红色油
Z923RU - 100 红色统一油
Z923BFL - 190 蓝色流体
Z924BA - 295 红色流体
订购信息
如需订购按您的规格定制的 Meriam 井式压力计，请联系我们Meriam 销售代表并提供以下信息
信息：
- 范围
- 安装方式
- 安全工作压力
- 刻度描述
尺寸表
|
范围 |
A |
B |
C |
D |
E |
F |
G |
H |
|
6”
|
15.25 (387.4) |
5.125 (130.2) |
7.75 (196.9) |
12.75 (323.9) |
6.25 (158.9) |
3.75 (95.3) |
9.00 (228.6) |
––
|
|
12”
|
21.25 (539.8) |
5.125 (130.2) |
7.75 (196.9) |
18.75 (476.3) |
8.00 (203.2) |
5.50 (139.7) |
7.00 (177.8) |
–– |
|
20”
|
29.25 (743.0) |
5.125 (130.2) |
7.75 (196.9) |
26.75 (679.5) |
8.00 (203.2) |
10.50 (266.7) |
7.00 (177.8) |
––
|
|
30”
|
39.25 (997.0) |
5.125 (130.2) |
7.75 (196.9) |
36.75 (933.5) |
8.00 (203.2) |
20.50 (520.7) |
7.00 (177.8) |
19.50 (495.3) |
|
35”
|
44.25 (1124.0) |
8.00 (203.2) |
12.00 (304.8) |
41.75 (1060.5) |
8.00 (203.2) |
25.50 (647.7) |
7.00 (177.8) |
24.50 (622.30) |
|
40”
|
49.25 (1251.0) |
8.00 (203.2) |
12.00 (304.8) |
46.75 (1187.5) |
8.00 (203.2) |
30.50 (774.7) |
7.00 (177.8) |
29.50 (749.3) |
|
50”
|
59.25 (1505.0) |
8.00 (203.2) |
12.00 (304.8) |
56.75 (1441.5) |
8.00 (203.2) |
40.50 (1028.7) |
7.00 (177.8) |
39.50 (1003.3) |
|
60”
|
69.25 (1759.0) |
8.00 (203.2) |
12.00 (304.8) |
66.75 (1695.5) |
8.00 (203.2) |
50.50 (1282.7) |
7.00 (177.8) |
49.50 (1257.3) |
|
80”
|
89.25 (2267.0) |
8.00 (203.2) |
12.00 (304.8) |
86.75 (2203.5) |
8.00 (203.2) |
70.50 (1790.7) |
7.00 (177.8) |
69.50 (1765.3) |
|
100”
|
109.25 (2775.0) |
8.00 (203.2) |
12.00 (304.8) |
106.75 (2711.5) |
8.00 (203.2) |
90.50 (2298.7) |
7.00 (177.8) |
89.50 (2273.3) |
注：括号内的数字均以毫米为单位。
尺寸表
|
范围 |
A |
B |
C |
D |
E |
F |
G |
|
6”
|
14.375 (365.1) |
11.250 (285.8) |
5.625 (142.9) |
9.375 (238.1) |
-- |
-- |
-- |
|
12”
|
20.375 (517.5) |
17.250 (438.2) |
7.375 (187.4) |
12.875 (327.0) |
15.375 (390.5) |
-- |
-- |
|
20”
|
28.375 (720.7) |
25.250 (641.4) |
7.375 (187.4) |
17.875 (454.0) |
23.375 (593.7) |
-- |
-- |
|
30”
|
38.375 (974.7) |
35.250 (895.4) |
7.375 (187.4) |
17.625 (447.7) |
27.875 (708.0) |
33.375 (847.7) |
-- |
|
35”
|
43.375 (1101.7) |
40.250 (1022.4) |
7.375 (187.4) |
20.125 (511.2) |
32.875 (835.0) |
38.375 (974.7) |
-- |
|
40”
|
48.375 (1228.7) |
45.250 (1149.4) |
7.375 (187.4) |
22.625 (574.7) |
37.875 (962.0) |
43.375 (1101.7) |
-- |
|
50”
|
58.375 (1482.7) |
55.250 (1403.40) |
7.375 (187.4) |
191.25 (485.8) |
36.125 (917.6) |
47.875 (1216.0) |
53.375 (1355.7) |
|
60”
|
68.375 (1736.7) |
65.250 (1657.4) |
7.375 (187.4) |
66.75 (1695.5) |
42.125 (1070.0) |
57.875 (1470.0) |
63.375 (1609.7) |
|
80”
|
88.375 (2244.7) |
85.250 (2165.4) |
7.375 (187.4) |
29.125 (739.8) |
56.125 (1425.6) |
77.875 (1978.0) |
83.375 (2117.7) |
|
100”
|
108.375 (2572.7) |
105.250 (2673.4) |
7.375 (187.4) |
36.125 (917.6) |
69.125 (1755.8) |
97.875 (2486.0) |
103.37 (2625.7) |
注：括号内的数字均以毫米为单位。
