产品概述
40HEX35斜管压力计
40HEX35-WM 型斜井式压力计用于壁式安装，刻度长度从 20“ 到 60”，差值范围从 2“ 到 20”。该仪器经济耐用，可满足工作压力高达 350 PSI 的低压差范围的高灵敏度和高精度要求。
倾斜压力计通过沿倾斜指示柱拉伸垂直压差来提供更高的可读性，从而在每单位垂直高度上提供更多刻度，并提高仪器的灵敏度和精度。倾斜式压力计的刻度通常为百分之一英寸。
40HEX35 型倾斜压力计通常用于指示横向差值。在气体流动应用中，Meriam 层流元件、 Accutubes 和孔板。
40HEX35结构

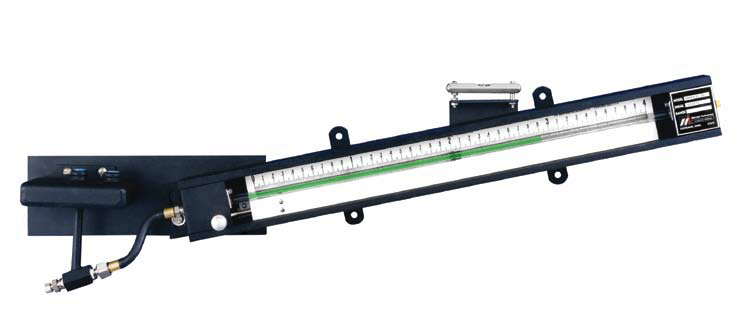

40HEX35-WM 型倾斜 倾斜式压力计有一个带不锈钢端块的铝槽，槽内装有大口径硼硅酸盐玻璃管，玻璃管用氟橡胶垫圈固定。可拆卸井用螺栓固定在背板上，并通过下端块与玻璃管相连。所有压力接口均为¼"内管螺纹。
缎面背景的天平、 黑色粗体数字和精确刻度横跨指示管后面的整个通道宽度。刻度和指示管由透明盖保护。
每个 40HEX35 型都经过单独校准，倾斜角度相对于安装在通道上方的仪器水平仪进行设置。
仪器表面为黑色纹理聚氨酯。
技术参数
每管所需流体和仪器重量
|
标度长度 |
20” |
30” |
40” |
50” |
60” |
|
重量-lbs. |
25 |
30 |
35 |
40 |
45 |
|
所需填充液体 |
4 oz. |
4 oz. |
4 oz. |
4 oz. |
4 oz. |
范围和刻度
|
标度长度 |
带刻度的英寸量程 英寸和百分之一 |
以英寸为单位的量程，刻度为英寸和五十分之一 |
|
20” |
2”, 4” |
6”, 8”, 10” |
|
30” |
4”, 6”, 8” |
10”, 12”, 14” |
|
40” |
4”, 6”, 8”, 10” |
12”,14”, 16”, 18”, 20” |
|
50” |
4”, 6”, 8”, 10”, 12” |
14”, 16”, 18”, 20” |
|
60” |
6”, 8”, 10”, 12”, 14” |
16”, 18”, 20” |
20”标度长度
|
范围 |
A |
B |
C |
D |
E |
|
2”
|
34.68 (881.04) |
15.93 (404.81) |
10.50 (266.7) |
8.375 (212.72) |
.50 (12.7) |
|
4”
|
34.50 (876.3) |
15.62 (396.87) |
10.50 (266.7) |
10.68 (271.46) |
.937 (23.81) |
|
6”
|
34.06 (865.18)
|
15.31 (388.93)
|
10.50 (266.7)
|
13.00 (330.2)
|
1.375 (34.92)
|
|
8”
|
33.31 (846.13) |
14.93 (379.41) |
10.50 (266.7) |
15.25 (387.35) |
1.812 (46.03) |
|
10”
|
32.31 (820.74) |
14.50 (368.3) |
10.50 (266.7) |
17.50 (444.5) |
2.187 (55.56) |
30”标度长度
|
范围 |
A |
B |
C |
D |
E |
|
4”
|
44.56 (1131.8) |
15.81 (401.6) |
20.50 (520.7) |
10.43 (265.1) |
.625 (15.87) |
|
6”
|
44.31 (1125.4) |
15.62 (396.8) |
20.50 (520.7) |
12.62 (320.6) |
.937 (23.81) |
|
8”
|
43.87 (1114.4) |
15.43 (392.1) |
20.50 (520.7) |
14.87 (377.8) |
1.25 (31.75) |
|
10”
|
43.25 (1098.5) |
15.18 (385.7) |
20.50 (520.7) |
17.06 (433.3) |
1.50 (38.1) |
|
12”
|
42.50 (1079.5) |
14.93 (379.4) |
20.50 (520.7) |
19.25 (488.9) |
1.81 (46.0) |
|
14”
|
41.56 (1055.6) |
14.62 (371.4) |
20.50 (520.7) |
21.43 (544.5) |
2.06 (52.3) |
40”标度长度
|
范围 |
A |
B |
C |
D |
E |
|
4”
|
54.56 (1385.8) |
15.93 (404.8) |
30.50 (774.7) |
10.31 (261.9) |
.50 (12.7) |
|
6”
|
54.37 (1381.1) |
15.75 (400.0) |
30.50 (774.7) |
12.43 (315.9) |
.687 (17.4) |
|
8”
|
540.06 (1363.1) |
15.62 (396.8) |
30.50 (774.7) |
14.62 (371.4) |
.937 (23.8) |
|
10”
|
53.68 (1333.5) |
15.50 (393.7) |
30.50 (774.7) |
16.75 (425.4) |
1.187 (30.1) |
|
12”
|
53.12 (1349.4) |
15.31 (388.9) |
30.50 (774.7) |
18.93 (481.0) |
1.375 (34.9) |
|
14”
|
52.50 (1333.5) |
15.12 (384.1) |
30.50 (774.7) |
21.06 (534.9) |
1.56 (39.6) |
|
16”
|
51.68 (1312.8) |
14.93 (379.4) |
30.50 (774.7) |
23.18 (588.9) |
1.81 (46.0) |
|
18”
|
50.75 (1289.0) |
14.68 (373.0) |
30.50 (774.7) |
25.31 (642.9) |
2.00 (50.8) |
|
20”
|
49.68 (1262.01) |
14.50 (368.3) |
30.50 (774.7) |
27.43 (696.9) |
2.18 (55.5) |
50”标度长度
|
范围 |
A |
B |
C |
D |
E |
|
4”
|
64.62 (1641.4) |
16.00 (406.4) |
40.50 (1281.7) |
10.18 (258.7) |
.375 (9.52) |
|
6”
|
64.43 (1636.7) |
15.87 (403.2) |
40.50 (1281.7) |
12.31 (312.7) |
.562 (14.2) |
|
8”
|
64.25 (1631.9) |
15.75 (400.0) |
40.50 (1281.7) |
14.43 (366.7) |
.750 (19.0) |
|
10”
|
63.87 (1622.4) |
15.62 (396.8) |
40.50 (1281.7 |
16.56 (420.6) |
.937 (23.8) |
|
12”
|
63.50 (1612.9) |
15.50 (393.7) |
40.50 (1281.7) |
18.68 (474.6) |
1.12 (28.5) |
|
14”
|
63.00 (1600.2) |
15.37 (390.5) |
40.50 (1281.7) |
20.81 (528.6) |
1.31 (33.3) |
|
16”
|
62.37 (1584.3) |
15.25 (387.3) |
40.50 (1281.7) |
22.93 (582.6) |
1.43 (36.5) |
|
18”
|
61.68 (1566.8) |
15.12 (384.1) |
40.50 (1281.7) |
25.06 (636.5) |
1.62 (41.2) |
|
20”
|
60.87 (1546.2) |
14.93 (379.4) |
40.50 (1281.7) |
27.18 (690.5) |
1.81 (46.0) |
60”标度长度
|
范围 |
A |
B |
C |
D |
E |
|
6”
|
74.50 (1892.3) |
15.93 (404.8) |
50.50 (1282.7) |
12.25 (311.1) |
.50 (12.7) |
|
8”
|
74.31 (1887.5) |
15.81 (401.6) |
50.50 (1282.7) |
14.31 (363.5) |
.625 (15.8) |
|
10”
|
74.06 (1881.6) |
15.75 (400.0) |
50.50 (1282.7) |
16.43 (417.5) |
.750 (19.0) |
|
12”
|
73.68 (1871.6) |
15.62 (396.8) |
50.50 (1282.7) |
18.56 (471.4) |
.937 (23.8) |
|
14”
|
73.31 (1862.1) |
15.56 (395.2) |
50.50 (1282.7) |
20.62 (523.8) |
1.06 (26.9) |
|
16”
|
72.81 (1849.4) |
15.43 (392.1) |
50.50 (1282.7) |
22.75 (577.8) |
1.25 (31.7) |
|
18”
|
72.25 (1835.1) |
15.31 (388.9) |
50.50 (1282.7) |
24.81 (630.2) |
1.37 (34.9) |
|
20”
|
71.62 (1819.2) |
15.18 (385.7) |
50.50 (1282.7) |
26.93 (684.2) |
1.50 (38.1) |
|
规格 |
|
|
类型 |
倾斜管 |
|
范围 |
2”, 4”, 6”, 8”, 10”, 12”, 14”, 16”, 18”, 20” |
|
压力额定值 |
350 psig |
|
阀体结构 |
铝槽 |
|
流体部件材料 |
304 SS |
|
连接 |
压力接口 ¼" NPT，排水接口 ¼” |
|
刻度表面处理 |
白色不反光缎面，黑色刻度 |
|
表面处理 |
黑色纹理聚氨酯 |
|
刻度 |
英寸和五十分之一、英寸和百分之一或特殊流量刻度 |
订购信息
如需订购根据您的规格定制的 Meriam 40HEX35 压力计，请联系您的 Meriam 销售代表并提供以下信息：
- 型号
- 刻度长度
- 差值范围
附件：
单向阀 型号 Z942K50
3 阀和管道歧管（钢） Z943AC300 STL
3 阀和管道歧管（钢） Z943AC300 ST.STL
