470大气压、绝压、数字式传感器/变送器

▲大气压：500、600 或800 - 1100 hPa/mb 和PSIA

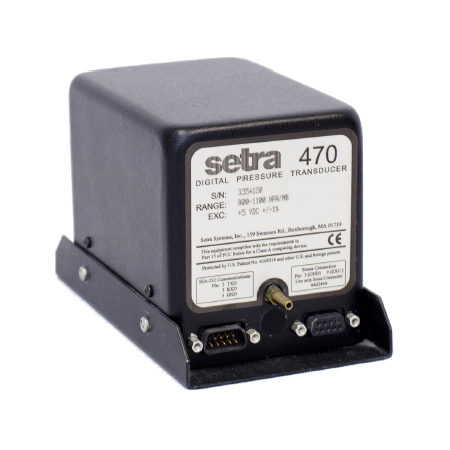

Setra 的470T 型号是采用微处理器的多功能高精度数字压力变送器。它将Setra 独特的SETRACERAM® 传感器、先进的数字电路和成熟的软件系统结合在一起，以小型、低功耗封装提供了精度达±0.02%（全量程）的系统。

Setraceram® 传感器是470T 能提供高精度和稳定性能的关键所在。它利用简单、稳定材料原理的特有技术设计，获得可变电容输出，数字电路的分辨率可达到1 ppm。数字电路和软件将原始数据处理成相应的（线性化和温度补偿）输出，精度达到0.02% F.S.，并以相应的工程单位输出。

可通过双向RS-232 I/O 端口访问压力和高度数据，用户可对该端口编程，以可调(300-9600)波特率连续、间歇或按需输出数据。以ASCII 字符的简单字符串形式报告数据，响应ASCII字符组成的命令，例如，P（表示PRINT 打印）指示设备报告压力读数。

470T 型号提供了可通过通信端口访问的多种功能和运行模式：CONVERSION（转换）：将报告的数据转换为7 种预先定义的压力工程单位(hPa、PSI、

mbar、in Hg、mm Hg、in H2O、mm H2O) 中的一种，用户定义的转换因子或两种高度单位的一种(ft、m)。

F (p) ：将所测大气压转换成海平面压力，以此作为数字高度计调整指示。

SETPOINT（设定点）：设置高、低报警点，压力数据超出用户定义的范围时将触发该报警点。

MIN/MAX（最小值/ 最大值）：根据命令追踪和报告采样周期内所遇到的最小和最大压力数据。

ZERO（回零）：将显示的读数全部或部分去皮。

SETUP（设置）：访问多种设置功能，如波特率调节、内部诊断、零点和量程校准。

PRINT（打印）：以当前使用的工程单位报告数据。

应用

● 自动化气象报告系统

● 用于激光束波长的大气压补偿

● 压力传递标准

● 高度计校准重新认证

● 实验室或生产过程监控

● 高度室

● 气象数据浮标准

特点

■ 符合AWOS 规格

■ 广泛的温度范围

■ ± 0.02% 满量程精度

■ 双向RS-232 数字通信I/O 端口

■ 用于压力和高度的单位转换

■ 数字式高度计调整指示器(DASI) 和修正的高度计模式

■ Hi（高）和Lo（低）报警设定点

■ 回零/ 去皮功能

■ 低功耗

■ 最小值/ 最大值追踪

压力范围

压力类型	压力范围	报告	高度范围1
大气压	600 至1100 hPa/mb	600.00 至1100.00	-1000 至13, 800 ft.
	800 至1100 hPa/mb	800.00 至1100.00	-1000 至6,400 ft.
绝对压力	0 至10 psia	10.000	10,300 至100,000 ft.
	0 至20 psia	20.000	-1000 至100,000 ft.
	0 至50 psia	50.000	-1000 至100,000 ft.
	0 至100 psia	100.000	-1000 至100,000 ft.

1. 使用史密森气象表VOL. 114" 来计算高度。大于20 psia 的范围不建议用于高度计认证。耐压：150%FS。
