产品概述

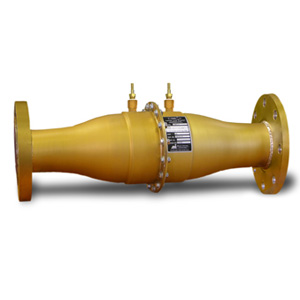

50MR2层流元件
层流元件
Meriam层流元件 (LFE) 非常适合测量 0.2 SCCM 至 2250 SCFM 的低气体流量。 它们具有固有的准确性和可重复性，并在我们通过 ISO 17025 认证的流量实验室进行校准，可追溯至 NIST。流量变小为 20:1 或更小，产生的压差与流量几乎呈线性关系。这种组合使 LFE 成为气体流量测量和流量控制应用的最佳选择。
性能
标准 LFE 校准精度为读数的 ± 0.72%（不是满量程的百分比），可追溯至美国国家标准与技术研究院 (NIST)。坚固的结构和无任何活动部件使 LFE 校准稳定。只有物理损坏或元件中的微粒沉积才会导致校准偏移。
标准精度：读数的 ± 0.72% 至 ± 0.86
重复性：0.1
响应时间：16 毫秒
转差：20:1 使用精确 DP 设备可实现 20:1 更大转弯率使用精确 DP 设备可实现
实用性
LFE 可用于测量各种气体和应用的流量
各种气体和应用的流速。标准型号可在标准条件下测量小至 0.2 SCCM（5.9 E-06 SCFM）、大至 2250 SCFM 的空气流量。还可提供最高 15,000 SCFM 的定制型号。不锈钢或铝质材料使 LFE 与大多数气体兼容。在已知气体成分百分比和混合物特性的情况下，还可以测量气体混合物的流量。
LFE 矩阵
LFE 矩阵可由单独的 SS 管或 SS 箔缠绕而成。相对于内径而言，这些管子足够长，可以在每个管子内形成层流。因此，DP 与流速之间的关系接近线性。矩阵上产生的 DP 对流量变化的反应非常迅速。所有 DP 都会对系统造成永久性压力损失，但 LFE 的尺寸可在最大流量条件下产生不超过 8 英寸的水柱。单管直径非常小，因此流动气体必须清洁干燥，以保持校准。大多数 LFE 型号都提供过滤式入口，以保持基质清洁和校准恒定。
校准和精度
Meriam LFE 使用空气进行校准，校准条件为绝对值 29.92" 汞柱 (760mm Hg. Abs.) 和 70oF (21.1oC)。每个完成校准的元件都可溯源至美国国家标准与技术研究院。我们的特殊校准程序 #A-33544 设计用于满足 MIL-STD-45662A、ANSI Z540、10CFR50 和 MIL-Q-9858A 的基本要求。
Meriam LFE 具有 SCFM 与英寸水压差的可重现流量曲线。修正系数涵盖 26 至 36" Hg Abs.的入口压力范围和 50oF 至 150oF 的入口温度范围。对于特殊流量应用，请联系 Meriam 并提供完整的流量信息。所有 Meriam LFE 的额定精度*均为实际读数的百分比，而非其他设备更宽泛的满量程流量容差百分比
*可提供的精确度等级：
|
商业校准 |
± 0.72% 实际读数† |
|
主校准 |
± 0.64% 实际读数†† |
|
独立实验室校准 |
实际读数的 ± 0.50% 或更高、请咨询 |
†± 0.86% 读数，满刻度流量为 1000 SCFM 或更高
††± 0.70% 读数，满刻度流量为 1000 SCFM 或更高
技术参数
|
型号和说明 |
管径 |
型号 |
SCFM* |
PPM |
最大DP MM H2O |
|
50MR2铝质外壳，适用于低压应用。管路连接为 150 磅 ANSI 法兰。差压连接 1/4" 软管倒钩。 |
2” |
50MR2-2 |
100 |
7.49 |
8” |
|
4” |
50MR2-4 |
400 |
30.0 |
8” |
|
|
6” |
50MR2-6 |
1000 |
74.9 |
8” |
|
|
8” |
50MR2-8 |
2250 |
168 |
8” |
注：
1. 生产设备的流量和差压额定值与上述标称值有正负 10% 的差异。
2. 每台 LFE 设备均按照可追溯至国家标准局的 Meriam 压力表标准进行空气校准。每台设备都附有 Meriam 标定温度曲线。
3.对于受质量计划管理、需要定期重新校准的 Meriam LFE 设备，可提供特殊服务。特殊校准程序 A-33544 的设计符合 10CFR50、ANSI-Z540-I 和 ML-Q-9858A 的基本要求。有关信息，请直接联系我们 。
4. 可提供其他管路连接螺纹类型（如 FISO 7/1、带 O 型圈的 SAEJ1926 直螺纹、带 O 型圈的 DIN3852 Pt 2 直螺纹）。请咨询
|
管径 |
型号 |
额定气流范围 (760 MM Hg. Abs. & 21.1º C) |
最大DP MM H2O |
||
|
CC/MIN* |
LPM* |
Kg/M |
|||
|
2” |
50MR2-2 |
2.83 x 106 |
2830 |
3.39 |
203.2 |
|
4” |
50MR2-4 |
1.13 x 107 |
11300 |
13.6 |
203.2 |
|
6” |
50MR2-6 |
2.83 x 107 |
28300 |
33.9 |
203.2 |
|
8” |
50MR2-8 |
6.37 x 107 |
63700 |
76.3 |
203.2 |
5. 产品目录容量指的是以下基本条件： 空气，29.92" Hg Abs.，70º F，181.87 微泊。基本雷诺数：8“ H2 O 时为 300，4” H2 O 时为 150。
6. SCFM* - 在上述基本条件下的等效空气流量。
7. 除标有 (x) 的设备外，所有设备的进气侧均配有可选的内置过滤器。拆卸或更换过滤器需要重新校准。
8. 8. 标准设备的额定流量压力和温度为 30 psig 和 150ºF，以保持层流、校准、线性和精度。如需更高的额定压力和温度，请联系我们Meriam 代表
为了在最短时间内为您提供所需的准确答案...
请向我们提供以下订购数据：
1. 型号。
2. 流动气体数据；
a. 以所需单位表示的流速。
b. 基本条件。
i. 压力
ii. 温度
c. 流动条件
i. 压力
ii. 温度
iii. 温度下的粘度。
d. 最大流量时的差值。
e. 空气以外的比重。
f. 流动气体，如果不是空气。
3. 读数仪器。
4. 安装配置说明。
5. 线路尺寸。
6. 管路材料。
7. 精度要求。
