产品概述

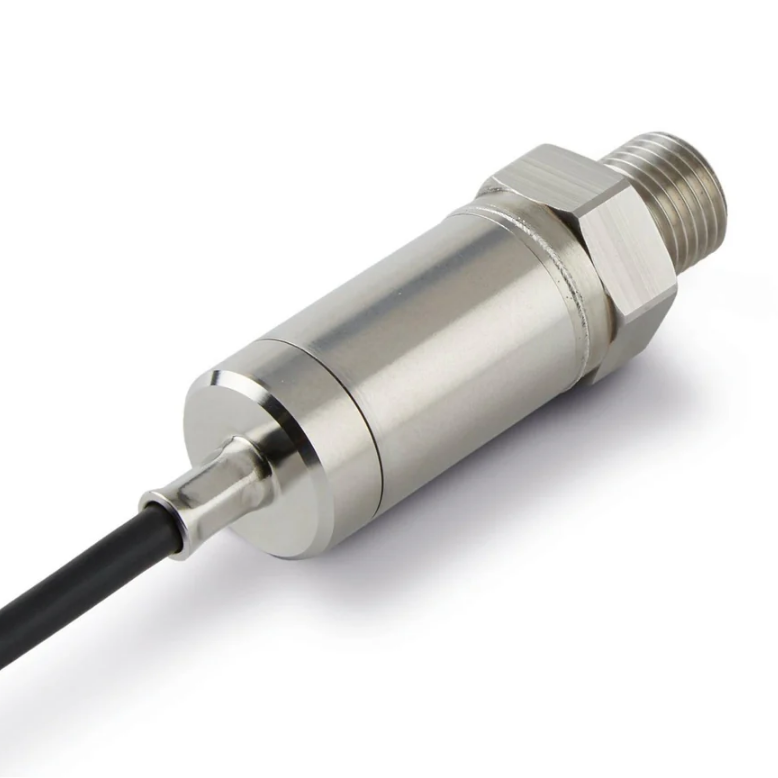

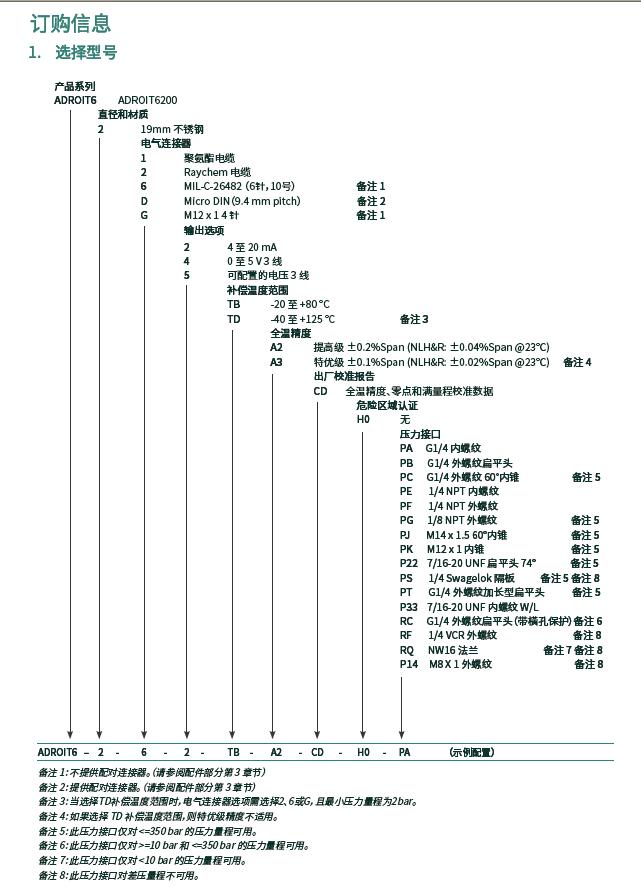

ADROIT6200高性能压力传感器
全新ADROIT6200是一款高性能、高可靠性的压力传感器。它采用316L不锈钢全焊接结构，将硅基感压元件的最佳机械特性与最新数字处理技术融为一体，从而带来此类压力传感器前所未有的高精度。它提供了包括表压、绝压和差压在内的压力测量类型，压力量程可从70 mbar至350 bar间选
数字与模拟技术的完美结合
通过使用数字信号处理技术，可实现优异的全温精度。经数字温度补偿后，我们将信号重新转换为模拟信号进行输出，从而简化与数据采集设备的互联。ASIC技术的使用确保传感器可达到约1 ms的响应时间，并可实现脉冲式供电以降低功耗。同时，数字处理技术还能够通过手机APP实现自动校准，以替代传统的机械式零满调节。小巧坚固采用的高等级元器件集成于小巧便携的19 mm直径壳体中，可承受高强度冲击、振动和极端温度，这使得ADROIT6200可在恶劣的应用环境中提供一流性能。
Druck专业技术积淀
Druck拥有逾50年的行业经验，并在ADROIT6200的设计中充分利用了这一点。从硅加工、压力传感模块的机械结构、电子元件的设计直至电气连接器的选择，每个元器件的性能都经过优化，以满足您的要求。我们的专家团队可帮助您针对应用选择最适合的产品。
特点
• 精度可达 ±0.02%
• 压力量程为 70 mbar 至 350 bar（1 至 5000 psi）
• 表压、绝压和差压基准
• 4-20 mA 和可配置的电压输出
• 全温精度可达 ±0.1% Span
• 频率响应可达 1 kHz
• 316L 不锈钢结构
• 工作温度范围：-55 °C 至 125 °C，可承受 150 °C
• 多种压力接口和电气连接器可选
测量
工作压力范围
表压 (g)
非零量程
量程上限 (URL)： 200 mbar 至 70 bar
量程下限 (LRL)：-1 至 35 bar
跨度限值：跨度必须大于 URL 的 50%
密封表压 (sg)
非零量程
量程上限 (URL)：10 bar 至 350 bar
量程下限 (LRL)：-1 至 175 bar
跨度限值：跨度必须大于 URL 的 50%
绝压(a)
非零量程
量程上限 (URL)：350 mbar 至 350 bar
量程下限 (LRL)：0 至 175 bar
跨度限值：跨度必须大于 URL 的 50%
大气压 (b)
量程上限 (URL)：1.3 bar
量程下限 (LRL)：35 mbar
跨度限值：跨度必须大于 350 mbar
干湿差压 (WD)
量程上限 (URL)：350 mbar 至 35 bar
量程下限 (LRL)：-1 bar 至 0 bar
跨度限值：跨度必须大于 URL 的 50%
湿湿差压 (WW)
量程上限 (URL)：350 mbar 至 35 bar
量程下限 (LRL)：-1 bar 至 0 bar
跨度限值：跨度必须大于 URL 的 50%
过压
可承受以下压力而不会导致精度偏移：
• 6 x FS，适用于不超过 700 mbar 的量程
• 2 x FS，适用于大气压量程
• 4 x FS，适用于所有其他量程（当量程 ≤70 bar 时，不超过 200 bar，当量程 >70 bar 时，不超过 700 bar）
对于差压版本，负压与正压之差不得超过以下值：
• 4 x FS，适用于不超过 700 mbar 的量程
• 2 x FS，适用于最高不超过 15 bar 的所有其他量程
封堵压力
|
形式 |
压力量程 |
封堵压力 |
|
表压 |
≤10 bar |
6 x FS |
|
绝压 |
>10 bar ≤ 350 bar |
6 x FS（最高 525 bar） |
|
大气压 |
||
|
密封表压 |
||
|
差压（+ve 端口） |
||
|
差压（-ve 端口） |
|
不得超过正压端口 4 x FS（最高 15 bar）。 |
电气参数
输出
• 4-20 mA（工作压力范围内）
• 0-5 V 3 线，非真零*
• 可配置：在工作压力范围内，3 线电压输出在 0 至 10 V 之间，并具有以下限制：
• 最小跨度为 4 V
• 最大电压下限不大于所选电压跨度
示例：
|
有效 |
无效 |
|
1 至 6 V |
1 至 3 V（跨度过小） |
|
0.5 至 4.5 V |
6 至 10 V（下限过高） |
输出电压范围可使用 0.1V 的分辨率来指定
输出可对至少 110% 的满量程压力作出响应
* 非真零，输出将在 < 50 mV 时保持定值输出。
供电
4-20 mA 输出
12-28 Vdc
电压输出
7-28 Vdc < 3mA
电源电压需至少高于所选输出电压 2 V
绝缘
>100 MΩ（500 Vdc 时）。
上电时间
从上电到获得稳定读数
• ≤30 ms
性能规格
精度
包括零点和满量程设置，非线性、迟滞、重复性及温度产生的影响：
|
|
总精度 |
23 ℃ 时的 NLH&R（非线性度、迟滞和可重复性） |
|
特优级 |
±0.10 % Span |
±0.02 %Span BSL（最佳直线） |
|
提高级 |
±0.20 % Span |
±0.04 %Span BSL |
对于低于 1000 mbar 的压力量程，误差按比例提高。对大气压量程误差翻倍。
响应时间
小于 1 ms
稳定性
长期稳定性：最大值每年 ±0.05% FS；典型值每年 ±0.1% FS；对于低于 700 mbar 的压力量程按比例提高。
静压影响（仅限差压版本）
• 零点漂移 < ±0.03% Span /bar 静压
• 满度漂移 < ±0.03% Span /bar 静压
• 对于低于 700 mbar 的差压量程，影响按比例增大
方向敏感性
表压、绝压和干湿差压
出厂校准时压力接口方向朝下安装。若使用时安装方向不同，输出变化将小于 1 mbar /g，该变化可通过通讯盒进行校准清零。
湿湿差压
出厂校准时正压接口方向朝下。若使用时安装方向不同，输出变化小于 5 mbar/g，该变化可通过通讯盒进行校准清零。
振动与冲击
正弦振动试验符合DO-160G Curve W.5 to 2000Hz, 30g peak.
随机振动试验符合DO-160G Cat.R(robust) Cruves D1+E1. 10 to 2000Hz, peak ASD 0.16g2/Hz
随机振动试验符合 BS EN 61373:2010. 5 to 250Hz， peak ASD 6.12 g2/Hz.
冲击: 1000g 半正弦脉冲1ms.
物理特性
环境防护
请参阅“电气连接器”部分
工作温度范围
请参阅“电气连接器”部分
压力介质兼容性
与不锈钢 316L 和哈氏合金 C276 兼容的流体
外壳材料
不锈钢 316L。
|
连接器类型 |
用于TB温度范围的材料 |
用于TD温度范围的材料 |
|
聚氨酯电缆 |
尼龙、聚氨酯 |
不适用 |
|
Raychem 电缆 |
Raychem |
Raychem |
|
MIL-C-26482 |
PBT、铜 H62 |
玻璃、镀金镍 |
|
M12x1 公头 4 引脚 |
尼龙 6、铜 H62 |
玻璃、合金 52 |
|
Micro-DIN（9.4 mm pitch） |
尼龙 66、镀锡铜、铜合金 |
不适用 |
压力接头
• PA：G1/4 内螺纹
• PB：G1/4 外螺纹扁平头
• PC: G1/4 外螺纹 60°内锥
• PE：1/4 NPT 内螺纹
• PF：1/4 NPT 外螺纹
• PG：1/8 NPT 外螺纹
• PJ：M14 x 1.5 60°内锥
• PK：M12 x 1 内锥
• P22：7/16-20 UNF 扁平头 74°
• PS：1/4 Swagelok 隔板
• PT：G1/4 外螺纹加长形扁平头
• P33：7/16-20 UNF 内螺纹 W/L
• RC：G1/4 外螺纹扁平头（带橫孔保护）
• RF：1/4 VCR 外螺纹
• RQ：NW16 法兰
• P14：M8 X 1 外螺纹
电气连接器
|
描述 |
IP 等级 |
使用环境 |
工作温度 |
|
|
最小值 |
最大值 |
|||
|
聚氨酯电缆 |
IP65 |
室内 |
-40 °C |
+80 °C |
|
Raychem 电缆 |
IP65 |
室内 |
-55 °C |
+125 °C |
|
MIL-C-26482 |
IP67 |
室外* |
-55 °C |
与补偿温度相同 |
|
M12x1 公头4引脚 |
IP67 |
室外* |
-55 °C |
与补偿温度相同 |
|
Micro-DIN（9.4mm pitch） |
IP65 |
室内 |
-40 °C |
+80 °C |
*备注：补偿温度范围最高可达 125 °C 的传感器能够承受在高达 150 °C 的温度下短时工作。暴露于超过 125 °C 的温度下将会缩短使用寿命。
接线方式
|
|
选项代码 |
|
4-20 mA |
电压 |
|
聚氨酯电缆 |
1 |
红色 |
+ve 电源 |
+ve 电源 |
|
黄色 |
- |
+ve 输出 |
||
|
蓝色 |
- |
- |
||
|
白色 |
-ve 电源 |
0V 共用 |
||
|
屏蔽层 |
外壳 |
外壳 |
||
|
Raychem 电缆 |
2 |
红色 |
+ve 电源 |
+ve 电源 |
|
白色 |
- |
+ve 输出 |
||
|
绿色 |
- |
- |
||
|
蓝色 |
-ve 电源 |
0V 共用 |
||
|
屏蔽层 |
外壳 |
外壳 |
||
|
MIL-C-26482 |
6 |
A |
+ve 电源 |
+ve 电源 |
|
B |
- |
+ve 输出 |
||
|
C |
- |
- |
||
|
D |
-ve 电源 |
0V 共用 |
||
|
M12x1公头4 引脚 （A 类编码） |
G |
1 |
+ve 电源 |
+ve 电源 |
|
2 |
- |
+ve 输出 |
||
|
3 |
-ve 电源 |
0V 共用 |
||
|
4 |
- |
- |
||
|
Micro-DIN（9.4 mm pitch） |
A |
1 |
+ve 电源 |
+ve 电源 |
|
|
|
2 |
-ve 电源 |
0V 共用 |
|
3 |
- |
+ve 输出 |
||
|
E |
外壳 |
外壳 |
CE 认证
• RoHS 2011/65/EU
• Pressure Equipement Directive 2014/68/EU Sound Engineering Practice
• EMC Directive 20104/30/EU
• BS EN 61000-6-1: 2007: 抗干扰 — 轻工业
• BS EN 61000-6-2: 2005: 抗干扰 — 重工业*
• BS EN 61000-6-3: 2007+A1:2011: 辐射 — 轻工业
• BS EN 61000-6-4: 2007+A1:2011: 辐射 — 轻工业
• BS EN 61326-1: 2013: 测量、控制和实验室用电气设备
• BS EN 61323-2-3: 2013: 压力传感器的特定要求
