产品概述

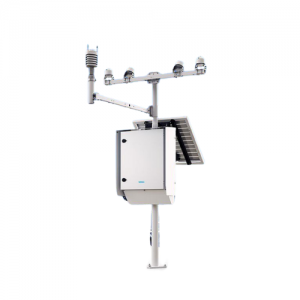

AWS810自动气象站
特性
• 气象数据采集的成熟解决方案
• 高灵活性和扩展性
• 现代安全架构
• 符合世界气象组织标准的传感器，并获得世界气象组织对其数据认可
• 采用新一代维萨拉数据采集器DMU801
• 增强的远程维护和配置管理
• 使用可选的 NM10 软件轻松地远程监测设备状态
• 助力现代化地面气象观测网络
适用于众多应用的一体化的解决方案
维萨拉自动气象站 AWS810 是一个气象数据采集系统，它可以自动测量、处理和存储气象数据供专业使用。AWS810即可作为一个单独使用，也可以与其他兼容的维萨拉气象站组网成气象观测网络。
AWS810 气象站可用于多种应用，例如天气、航空、农业气象学、水文和气候学。使用相同的标准硬件和软件来满足多种用途，可以降低培训、备件和物流支持的成本。
来自可靠传感器的经验证数据
维萨拉气象站和设备符合世界气象组织的标准。不论是在开发阶段还是在应用现场，维萨拉气象站的设计质量都在广泛的测试中得到了验证。
为了确保持续的测量精度和计算精度，AWS810 内置数据质量监控功能，包括传感器数据的最大值、最小值限制，以及连续测量时段内的数据阶跃变化限制。气象站的 DMU801 数采器会持续监测各传感器的状态，确保测量的可靠性，有任何一个传感器数据异常时立刻通知用户。AWS810 的所有传感器彼此独立运行，这意味着单独的传感器出现问题不会影响其他传感器的性能。
数据安全优先
AWS810 提供数据安全机制来保护您的数据，避免其遭遇安全威胁和非授权访问。DMU801 数字采集器具有多项数据安全功能，例如安全网络协议、符合行业标准加密协议的安全通信接口以及动态防火墙保护。提供安全开发和维护（包括定期固件更新）以实现持续改进。
轻松维护
对于 AWS810 组网，维萨拉的数据采集平台软件 NM10 提供了基于浏览器的界面，可以全天候监测、访问和控制各个观测站点。持续、可靠的观测可以改善您的气象服务和气象关键性操作能力，更少的现场访问和正确的维护操作可节省时间和金钱。
即使没有安装可选的 NM10 软件，也可以远程调整设置和修复问题。AWS810Web 用户界面支持您查看基本观测站信息、传感器状态和读数，设置站点参数以及其他功能。
技术参数
技术数据
工作环境
|
工作环境 |
室外使用 |
|
在潮湿的地方使用 |
适用 |
|
工作温度 1) |
−40…+60 °C |
|
扩展的工作温度（带绝缘外壳和加热） |
−60 …+50 °C，温度为 −40 °C 时冷启动 |
|
贮存温度 2) |
−60…+70 °C |
|
工作湿度 |
0…100 %RH， |
|
污染程度 |
2 |
|
最高工作海拔高度 |
3000 m |
|
1) 不包括备用电池、QST102-3、蜂窝调制解调器、QMN101、RG13(H)、SR50A 和 PAA-36XW。请参见制造商文档。 |
|
|
2) 不包括蜂窝调制解调器、HMP155 和 HMP110。请参见制造商文档 |
|
供电规范
|
交流（市电）电源 |
100 ... 240 V AC，−15 % …+10 % 50 ... 60 Hz 最大 6.8 A (100 V AC) |
|
主保险丝（标称） |
10 A |
|
外部直流 |
15 … 28 V DC最大 10 A |
|
太阳能电池板 |
70 W 15… 28 V DC最大 6 A（每个），组合 9 A（两路输入） |
|
内置备用电池 |
12 V/26 Ah 或 12 V/52 Ah |
|
备用电池保险丝 |
10 A |
|
过压类别 |
II |
测量
风速和风向
气压、气温、相对湿度、露点
降雨/降水、能见度和天气现象
太阳总辐射、净辐射、紫外线辐射
地面温度、雪深、水位
云高和天空状况
ENC652 规范
|
认证 |
UL 50/UL 50E 认证 |
|
IP 防护等级 |
IP66 |
|
NEMA 防护等级 |
NEMA 4X |
|
工作时可承受的最大风速 |
75 m/s |
|
开门角度 |
100° |
|
材料 |
不锈钢 (AISI 316)，白漆 |
|
尺寸（仅机箱） |
600 × 500 × 207 mm |
|
重量（不包括备用电池） |
< 30 kg 1) |
|
1) 取决于所选的选件。 |
|
合规性
|
欧盟法规 |
EMC, LVD, RoHS |
|
符合 EMC 标准 |
EN 61326-1，工业环境1) |
|
电气安全性 |
EN 61010-1 |
|
1) 调制解调器载波模块 DMX801 符合 EN 61326-1 基本标准。以太网连接需要外部防浪涌装置以符合EN 61326-1 工业环境标准。 |
|
环境合规性
|
测试 |
应用标准或测试程序 |
规范 |
|
工作 |
||
|
低温 |
IEC 60068-2-1 |
−40 °C |
|
干热 |
IEC 60068-2-2 |
+60°C |
|
湿热 |
IEC 60068-2-78 |
+40 °C/85…95 %RH |
|
振动（正弦） |
IEC 60068-2-6 IEC 60945 |
5...13.2Hz，1mm 振幅 13.2 ... 200 Hz，0.7 g |
|
冲击 |
IEC 60068-2-27 MIL-STD-202G， 213B |
6.0 g，11 ms，功能性冲击 30 g，11 ms |
|
存储 |
||
|
冷 1) |
IEC 60068-2-1 |
−60 °C |
|
干热 1) |
IEC 60068-2-2 |
+70 °C |
|
湿热，循环 |
IEC 60068-2-78 |
+40 °C/85 …95 %RH |
|
运输 |
||
|
振动（随机） |
IEC 60068-2-64 |
10...500 Hz，a (rms)=18.7 m/s2 |
|
冲击 |
IEC 60068-2-27 |
18 g，脉冲持续时间 6 ms，每个方向 100 个脉冲 |
|
粗暴搬运 |
IEC 60068-2-31 |
落差 50 cm |
|
1) 不包括备用电池。 |
||
EMC 合规性
|
测试 |
应用标准或测试程序 |
规范 |
|
辐射发射 |
CISPR 32 B 类 (EN55032) |
30 MHz…2 GHz |
|
传导到市电（交流）的发射 |
CISPR 32 B 类 (EN55032) |
150 kHz…30 MHz |
|
传导到电信线路的发射 |
CISPR 32 B 类 (EN55032) |
150 kHz …30 MHz |
|
发射，谐波电流 |
EN 61000-3-2 |
0… 40 个谐波 |
|
传导射频抗干扰度(80 MHz … 6 GHz) |
EN 61000-4-3 |
10V/m (80 MHz…1 GHz)3 V/m (1 …6 GHz) |
|
电快速瞬变抗干扰度 |
EN 61000-4-4 |
4 kV AC，1 kV I/O |
|
浪涌抗干扰度 |
EN 61000-4-5 |
2 kV / 1 kV AC，1 kV 输入/ 输出 |
|
传导射频抗干扰度 |
EN 61000-4-6 |
4 V 电动势(150 kHz…80 MHz) |
|
电压骤降和短路的抗干扰度 |
|
0 % 1 个周期 |
|
40 % 10 个周期 |
||
|
70 % 25 个周期 |
||
|
0 % 250 个周期 |
标准通信选件
|
无线通信 |
LTE Cat 4 蜂窝调制解调器（支持 UMTS/HSPA+ 和 GSM/GPRS/ EDGE） |
|
座机通信 |
RS-232、RS-485、LAN |
|
以太网通信 |
HTTPS、TCP 套接字 |
|
数据采集软件 |
维萨拉观测网络管理器 NM10 |
|
维护 |
带有 Web UI 的 USB 主机设备 |
|
有关其他数据验证、计算、报告、风杆、电源、传感器、通信数据收集软件 选项以及测量单位转换事宜，请联系维萨拉。 |
|
