产品概述

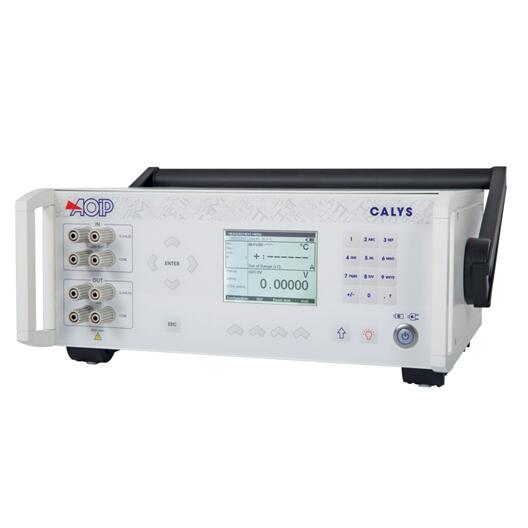

CALYS 1000多功能校准器
CALYS 1000是CALYS系列中的记录实验室多功能校准器。 它是在所有行业中进行高级过程维护和在测试台上使用的完美工具。
它适用于所有现场和实验室测量，可以在一个仪器中同时测量，生成和记录两个隔离通道的各种温度，压力，电阻，过程和频率信号。
描述：
CALYS 1000是一个记录CALYS范围内的多功能校准器的现场。它是在所有行业中进行高级过程维护和在测试台上使用的完美工具。
它适用于所有现场和实验室测量，可以在一个仪器中同时测量，生成和记录两个隔离通道的各种温度，压力，电阻，过程和频率信号。
CALYS 1000提供扩展功能（温度模拟，缩放，步骤，合成器，统计功能，用户可编程配置……），使高级数据利用和完整数据可追溯性变得更加容易，并通过菜单快速访问功能。
该仪器同时测量和模拟：
温度：RDG高达0,014％
电阻：RDG高达0,012％，4kΩ范围
电流：RDG高达0,0175％，50 mA范围+ 24 V回路电源
电压：RDG高达0,013％，50 V范围
频率：RDG高达0,005％，20 kHz范围（模拟时为10 kHz）
压力：使用外部压力模块（参考ACL433）（与压力泵进行比较校准）。
校准程序和DATACAL软件
使用这种用户友好型仪器，可以在整个过程链中快速执行校准任务。在整个一周内将记录过程校准器带到现场，并在设备中存储10个校准程序。
将探头连接到仪器后运行程序并保存结果，以便现场轻松快速校准。回到办公室，然后您可以在计算机上上传数据，以便使用专用校准软件DATACAL发布自定义校准证书。
创新和符合人体工程学的设计
·金属外壳，增强坚固性
·电容式触控面板
·USB通讯
·携带手柄
·电池和主电源
图形屏幕和显示分辨率
CALYS 1000允许选择点后的数字编号：此功能可以通过需要或不显示校准的最佳分辨率的用户的需要来证明，或者相反，限制它用于简单的验证。
CALYS 1000双显示屏永久显示测量值，以及发射值，仪表和使用的功能。
在最高日期，还显示时间和外部温度。
在测量平均值期间，最大值，最小值和测量次数显示在左侧。对于发射，此部分屏幕显示斜坡，步骤和恒定值发射功能的所有细节。
下拉菜单与导航器一起使用，并提供在线帮助，以便更轻松地连接探头和电线。
技术参数
产品规格：
温度@ 23°C±5°C时的性能和技术规格
不确定度以读数+固定值的百分比给出。
电阻探针：测量和模拟
| 探头类型 | 范围 | 测量 | 模拟 | ||
| 分辨率 | 精度/ 1年 | 分辨率 | 精度/ 1年 | ||
| Pt50（a = 3851） | -220°C至+ 850°C | 0.01℃ | 0.012％R + 0.06℃ | 0.03℃ | 0.014％R + 0.18℃ |
| Pt100（a = 3851） | -220°C至+ 850°C | 0.01℃ | 0.012％R + 0.05℃ | 0.02℃ | 0.014％R + 0.12℃ |
| Pt100（a = 3916） | -200°C至+ 510°C | 0.01℃ | 0.012％R + 0.05℃ | 0.02℃ | 0.014％R + 0.12℃ |
| Pt100（a = 3926） | -210°C至+ 850°C | 0.01℃ | 0.012％R + 0.05℃ | 0.02℃ | 0.014％R + 0.12℃ |
| Pt200（a = 3851） | -220°C至+ 850°C | 0.01℃ | 0.012％R + 0.12℃ | 0.10℃ | 0.014％R + 0.33℃ |
| Pt500（a = 3851） | -220°C至+ 850°C | 0.01℃ | 0.012％R + 0.07℃ | 0.03℃ | 0.014％R + 0.18℃ |
| Pt1000（a =3851） | -220°C至+ 850°C | 0.01℃ | 0.012％R + 0.05℃ | 0.02℃ | 0.014％R + 0.08℃ |
| Ni100（a = 618） | -60°C至+ 180°C | 0.01℃ | 0.012％R + 0.03℃ | 0.01℃ | 0.014％R + 0.08℃ |
| Ni120（a = 672） | -40°C至+ 205°C | 0.01℃ | 0.012％R + 0.03℃ | 0.01℃ | 0.014％R + 0.08℃ |
| Ni1000（a = 618） | -60°C至+ 180°C | 0.01℃ | 0.012％R + 0.03℃ | 0.01℃ | 0.014％R + 0.08℃ |
| Cu10（a = 427） | -70°C至+ 150°C | 0.01℃ | 0.012％R + 0.18℃ | 0.01℃ | 0.014％R + 0.10℃ |
| Cu50（a = 428） | -50°C至+ 150°C | 0.01℃ | 0.012％R + 0.06℃ | 0.03℃ | 0.014％R + 0.15℃ |
2线，3线或4线电阻探头测量：自动识别连接线数，屏幕显示。
4线安装探头的精度。
考虑所用温度传感器的特殊误差和实施条件。
温度系数：<10％精度/°C
测量电流：0.25 mA（测量）或0.1至1 mA（发射）
稳定时间：<1 ms（快速变送器模拟）
热电偶：测量和模拟
| 类型 | 测量 | 模拟 | ||||
| 范围 | RES | 精度/ 1年 | 范围 | RES | 精度/ 1年 | |
| K | -250至-200°C
-200至-120°C -120至-0°C +0至+ 1372°C |
0.2℃
0.1℃ 0.05℃ 0.05℃ |
0.80℃
0.25℃ 0.1℃ 0.013％R + 0.08℃ |
-240至-50°C
-50至-0°C +0至+ 1372°C |
0.2℃
0.1℃ 0.05℃ |
0.60℃
0.10℃ 0.013％R + 0.08℃ |
| T | -250至-200°C
-200至-120°C -120至-50°C -50至+ 400°C |
0.2℃
0.05℃ 0.05℃ 0.05℃ |
0.70℃
0.25℃ 0.10℃ 0.013％R + 0.08℃ |
-240至-100°C
-100至-0°C +0至+ 400°C |
0.2℃
0.05℃ 0.05℃ |
0.40℃
0.10℃ 0.013％R + 0.08℃ |
| J | -210至-120°C
-120至-0°C +0至+ 1200°C |
0.05℃
0.05℃ 0.05℃ |
0.25℃
0.09℃ 0.013％R + 0.07℃ |
-210至-0°C
+0至+ 1200°C |
0.05℃
0.05℃ |
0.20℃
0.013％R + 0.07℃ |
| E | -250至-200°C
-200至-100°C -100至-0°C +0至+ 1000°C |
0.1℃
0.05℃ 0.05℃ 0.05℃ |
0.45℃
0.15℃ 0.07℃ 0.013％R + 0.05℃ |
-240至-100°C
-100至+ 40°C +40至+ 1000°C |
0.1℃
0.1℃ 0.05℃ |
0.25℃
0.10℃ 0.013％R + 0.05℃ |
| R | -50至+ 150°C
+ 150至+ 550°C +550至+ 1768°C |
0.5℃
0.2℃ 0.1℃ |
0.8℃
0.013％R + 0.35℃ 0.013％R + 0.2℃ |
-50至+ 350°C
+ 350至+ 900°C +900至+ 1768°C |
0.5℃
0.2℃ 0.1℃ |
0.5℃
0.013％R + 0.35℃ 0.013％R + 0.2℃ |
| S | -50至+ 150°C
+ 150至+ 550°C +550至+ 1768°C |
0.5℃
0.2℃ 0.1℃ |
0.80℃
0.013％R + 0.35℃ 0.013％R + 0.25℃ |
-50至+ 120°C
+ 120至+ 450°C + 450至+ 1768°C |
0.5℃
0.2℃ 0.1℃ |
0.8℃
0.013％R + 0.35℃ 0.013％R + 0.25℃ |
| B | +400至+ 900°C
+ 900至+ 1820°C |
0.2℃
0.1℃ |
0.013％R + 0.4℃
0.013％R + 0.2℃ |
+400至+ 850°C
+ 850至+1820°C |
0.2℃
0.1℃ |
0.013％R + 0.4℃
0.013％R + 0.2℃ |
| U | -200至+ 60°C | 0.05℃ | 0.15℃ | -200至+ 600°C | 0.05℃ | 0.15℃ |
| L | -200至+ 00°C | 0.05℃ | 0.2℃ | -200至+ 900°C | 0.05℃ | 0.20℃ |
| C | -20至+ 900°C
+ 900至+ 2310°C |
0.1℃
0.1℃ |
0.25℃
0.013％R + 0.15℃ |
-20至+ 900°C
+ 900至+ 2310°C |
0.1℃
0.1℃ |
0.25℃
0.013％R + 0.15℃ |
| N | -240至-190°C
-190至-110°C -110至-0°C +0至+ 1300°C |
0.2℃
0.1℃ 0.05℃ 0.05℃ |
0.5℃
0.15℃ 0.08℃ 0.013％R + 0.06℃ |
-240至-190°C
-190至-110°C -110至-0°C +0至+ 1300°C |
0.2℃
0.1℃ 0.05℃ 0.05℃ |
0.3℃
0.15℃ 0.08℃ 0.013％R + 0.06℃ |
| Pt | -100至+ 1400°C | 0.05℃ | 0.3℃ | -100至+ 1400°C | 0.05℃ | 0.3℃ |
| Mo | +0至+ 1375°C | 0.05℃ | 0.013％R + 0.06℃ | +0至+ 1375°C | 0.05℃ | 0.013％R + 0.06℃ |
| NiMo/NiCo | -50至+ 1410°C | 0.05℃ | 0.013％R + 0.30℃ | -50至+ 1410°C | 0.05℃ | 0.013％R + 0.30℃ |
精度为@ 0°C时的参考值。
当使用内部参考结（B对除外）时，在0°C时额外增加0.2°C的不确定度。
可以通过编程冷端定位来选择（热电偶B除外）：外部温度为0°C，内部（仪器端子的温度补偿）或手动输入。
温度系数：<精度的10％/°C
显示单位：°C和F
热电偶G，D：可根据要求提供说明书的说明
压力规格和性能@ 23°C±5°C>
压力：通过外部数字传感器测量
| 范围 | 0-1 bar | 0-3 bar | 0-10 bar | 0-30 bar | 0-100 bar | 0-300 bar | 0-1000 bar |
| 绝对 | X | X | X | X | X | X | X |
| 相对 | X | X | X | X |
提供相对压力，绝对压力和差压。
连接器：¼气体
分辨率：0.02％FS
精度：
- 0.05％FS，10至40°C
- 0.1％FS，-10至+ 10°C，40至80°C
该数字压力模块ACL433通过RS485串行电缆连接到CALYS 1000到数字输入连接器。所有数据都是数字的。通过在工厂中固件中实现的多项式校正来对测量值进行补偿。
在23°C±5°C的温度范围内进行性能和技术规范
直流电流：测量
| 范围 | 分辨率 | 精度/ 1年 | 注意 |
| 0-20 mA | 1μA | 0.0175％RDG +2μA | Rin：<25Ω带或不带回路电源（24 V） |
| 4-20 mA | 1μA | 0.0175％RDG +2μA | |
| ±50 mA | 1μA | 0.0175％RDG +2μA |
对于变送器输出的测量，特殊范围使用mA和满量程的百分比给出双显示。
温度系数：<10 ppm /°C超出参考域
回路电源：24 V±10％
HART®兼容性：输入阻抗Rin = 280 Ω
CALYS 1000还允许线性或二次信号被线性化。
直流电流：模拟
| 范围 | 分辨率 | 精度/ 1年 | 注意 |
| 24 mA | 1μA | 0.0175％RDG +2μA | 带或不带回路电源（24 V） |
| 4-20 mA | 1μA | 0.0175％RDG +2μA | |
| 0-20 mA | 1μA | 0.0175％RDG +2μA |
温度系数<10 ppm /°C超出参考域
建立时间：<5 ms
CALYS配置的规格如下：
- 活动模式（+ 24V ON）1被动模式（+24 V OFF）
- 被动模式（+24 V） OFF）1电平有效模式（+24 V ON）
预编程步骤
0％25％50％75％100％
4-20 mA线性4 8 12 16 20
0-20 mA线性0 5 10 15 20
4-20 mA quad 4 5 8 13 20
0-20 mA quad 0 1.25 5 11,25 20
4-20 mA阀3.8-4-4.2 12 19,20,21
直流电压：测量
| 范围 | 分辨率 | 精度/ 1年 | 注意 |
| ±100 mV | 1μV | 0.013％RDG +3μV | Rin：>10MΩ |
| ±1 V（1） | 10μV | 0.013％RDG +20μV | Rin：>10MΩ（1）： - 0.8 V至+1 V. |
| ±10 V | 100μV | 0.015％RDG +200μV | Rin：>1MΩ |
| ±50 V. | 1 mV | 0.015％RDG + 2 mV | Rin：>1MΩ |
Rin：输入电阻发送器
温度系数：<7 ppm /°C超出参考域
直流电压：模拟
| 范围 | 分辨率 | 精度/ 1年 | 最小负荷 | 注意 |
| 100 mV | 1μV | 0.013％RDG +3μV | 1kΩ | Iout max：5 mA |
| 2 V | 10μV | 0.013％RDG +20μV | 2kΩ | Iout max：5 mA |
| 20 V | 100μV | 0.015％RDG +200μV | 4kΩ | Iout max：25 mA |
| 50伏 | 1 mV | 0.015％RDG + 2 mV | 4kΩ |
Iout：来自变送器的输出电流
温度系数：<7 ppm /°C超出参考域
建立时间：<5 ms
电阻：测量
| 范围 | 分辨率 | 精度/ 1年 | 注意 |
| 400Ω | 1mΩ | 0,012％RDG +10mΩ | 测量电流：0.25 mA |
| 4000Ω | 10mΩ | 0,012％RDG +100mΩ | 测量电流：0.25 mA |
2,3或4线电阻测量：自动识别连接线数，屏幕上显示
4线安装探头的精度
温度系数：<7 ppm /°C超出参考域
开路端电压：<10 V
连续性测试：R>1000Ω的开路和R <1000Ω的闭合电路
电阻：排放
| 范围 | 分辨率 | 精度/ 1年 | 注意 |
| 40Ω | 1mΩ | 0.014％RDG +3mΩ0.014％RDG +10mΩ | Iext：10 mAIext：1 mA |
| 400Ω | 10mΩ | 0.014％RDG +20mΩ0.014％RDG +30mΩ | Iext：1/10 mAIext：0.1 / 1 mA |
| 4000Ω | 100mΩ | 0.014％RDG +300mΩ | Iext：0.1 / 1 mA |
温度系数：<7 ppm /°C超出参考域
电流稳定时间：<1 ms
Iext：校准器接收的电流
频率和计数：测量
| 范围 | 分辨率 | 精度/ 1年 |
| 20 kHz | <0.01 Hz | 0.005％RDG |
温度系数：<5 ppm /°C超出参考域
标度单位：脉冲/分钟和Hz
触发电平：1 V
频率信号或干触点测量
计数将在规定的时间或无限时间内进行
频率和脉冲：电阻
| 范围 | 分辨率 | 精度/ 1年 |
| 1000 Hz | 0.01Hz | 0.005％RDG |
| 10 kHz | 10Hz | 0.005％RDG |
温度系数：<5 ppm /°C超出参考域
标度单位：脉冲/分钟和Hz
脉冲发射和干触点模拟
最大幅度：20 V可由用户选择
更多功能
| 文件菜单 | 用户可以保存多达10种仪器的完整配置并进行调用。配置包括在仪器上完成的所有编程。 |
| 在测量和模拟模式下缩放 | 缩放允许过程信号以FS的百分比或所有其他单位显示。此功能还允许在校准后校正传感器。 |
| 相对测量 | 这些功能允许以下内容：编程不同于仪器的参考值（NUL功能）。通过从测量值（TARE功能）测量或编程来减去恒定值。 |
| 模拟菜单 | 通过在键盘上输入值或使用光标更改特定数字来设置模拟值。 |
| 平方根 | 在电流测量和模拟中，该功能允许考虑来自ΔP类型的发射机的二次信号。 |
| 统计功能 | 连续显示监测信号的平均值，最小值和最大值，以及测量次数。 |
| 发射机测试 | 可以使用用户程序验证发射器。可以存储20个程序以及测试结果。显示偏差曲线。全面测试报告版。 |
| 切换测试 | 在温度或压力模式下，CALYS 1000可以控制电子恒温器和稳压器触发电平。 |
| 斜坡生成 | 可以设置简单或循环斜坡的起始，结束和长度时间值以进行模拟。 对于任何信号，如果出现循环斜坡，也可以调整斜坡数。 |
| 步骤模拟 | 有2种模式可供选择：程序模式：必须设置起始值，步数和长度时间手动模式：用户有大约一百个预设值在当前模拟中，用户将在范围函数中具有一些额外的预设值，并且根据所选规格的0％，25％，50％，75％和100％。在仪表之间进行选择：
0-20 mA：线性或二次 4-20 mA：线性或二次 |
| 合成 | 通过手动设置100个值，CALYS 1000使用户可以绘制生成曲线。 |
| 发射功能 | CALYS 1000可用作变送器。通过缩放将测量输入复制到输出上。 |
| 内存容量 | 最多10个完整配置（输入/输出类型，范围……） 10,000个数据到一个或多个测量活动中，即超过一周的配置，测量，校准程序和报告 |
一般规格
| 尺寸 | 340 x 320 x 160毫米（长x宽x高） |
| 重量 | 4.6公斤 |
| 显示 | 带有后挡板和对比度控制的240 x 320像素液晶图形显示器以值表或趋势曲线显示结果 |
| 电源 | 230 V±10％，50/60 Hz |
| 电池 | 类型：锂离子 充电时间：3小时 寿命：8小时 |
| 通讯端口 | USB |
环境指标
| 参考范围 | 23°C±5°C（相对湿度：冷凝45％至75％） |
| 操作参考范围 | -10至50°C（相对湿度：20至80％w / o冷凝） |
| 限制操作范围 | -15°C至+ 55°C（相对湿度：10至80％w / o冷凝）（55％时70％） |
| 存储温度限制 | -30°C至+ 60°C |
| 最大高度 | 0至2000米 |
| 知识产权保护 | 符合EN 60529的IP54 |
安全规范
| 保护 | “电压”导线高达250 V的电子保护“电流”导线的 熔断器保护 在感应电阻测量期间防止“电流”断路 |
| 类 | 符合EN 61010-1 |
| 额定电压 | 60伏 |
| 楔块和振动 | EN 61010-1 |
| EMC符合性 | EN 61326-1，CEM 2004/108 / CE |
仪器：
CALYS1000表记录了多功能校准器
标准配置：
快速入门手册
充电器
一套6个测试线索
工厂测试报告
附件：
ACL433外部数字压力传感器，范围指定顺序：
绝对压力或相对压力：范围从-1 – > 1; 3; 10; 30巴
绝对压力：范围从-1 – > 100; 300; 1000吧
ACL9311一套6根带可拆卸鳄鱼夹的测量电缆
ER 49504-000 USB线
软件：
用于CALYS 1000/1200/1500的DATACAL校准软件
随附USB线
认证：
QMA11EN COFRAC校准证书
包含测试设备的所有相关数据点
包装信息：
尺寸 340 x 245 x 130毫米
重量 4公斤
