功能：

Calys 100可测量和模拟下列物理数值：

l         电压

l         电流

l         电阻

l         电阻探头和热电偶温度

l         与可选的外接压力模块一起使用时测量压力（模拟需要用户自行提供压力泵）

它允许过程信号的缩放和温度传感器的修正。

插入一个250ohms能使数据不间断传输的电阻可使其与HART发送机兼容。

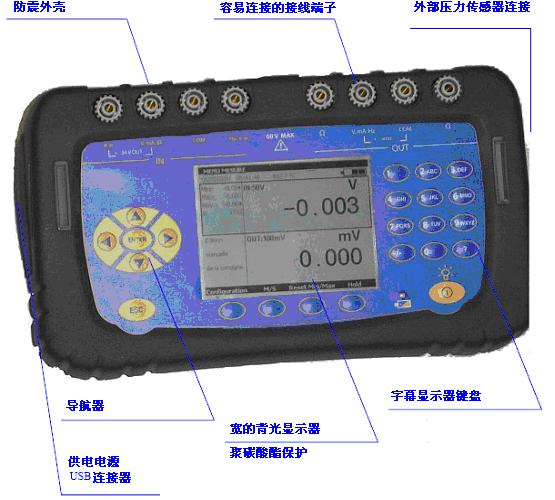

显示屏

Calys 100双显示屏可不间断显示测量数值、发送数值、量表和使用过的功能。

最顶部一行显示日期、时间和外部温度。

在测量过程中，左侧显示平均值、最大值、最小值和测量次数；在发送过程中，该部分显示斜坡、层级和持续数据发送功能的详情。

使用导航键操作下降菜单，同时在线帮助可用图形显示探针的连接方式。

23℃±5℃条件下的功能和性能：

精确度以％显示（KALYS100显示方式）+固定数值

直流电测量

Calys 100最高可测量50mA环型或非环型供电（24V电源）。

范围	分辨率	精确度/1yr	备注
±50mA	1μA	0.012%R+2μA	Rin﹤25Ω

对于发送机输出测量，特殊的范围可用mA和％全量程双显示。

Calys 100还可以将一次或二次信号线性化。

在电流测量中，Hart兼容性可用于测量Hart协议发送机产生的电流。

直流电发送

范围	分辨率	精确度/1yr
24mA	1μA	0.012%R+2μA

环型或非环型供电（24V）发送。

序层级

0％                25％        50％        75％         100％

4-20mA一次          4                     8               12           16            20

0-20mA一次          0                      5                10            15             20

4-20mA二次           4                      5                8                13             20

0-20mA二次          0                     1.25          5                11.25       20

4-20mA阀门         3.8-4-4.2                       12                     19，20，21

直流电压测量

范围	分辨率	精确度/1yr	备注
±100mV	1μV	0.01%R+3μV	Rin＞10MΩ
±1V	10μV	0.01%R+20mV	Rin＞10MΩ
±10V	100μV	0.012%R+200μV	Rin＝1MΩ
±50V	1mV	0.012%R+2mV	Rin＝1MΩ

直流电压发送

范围	分辨率	精确度/1yr	备注
100mV	1μV	0.01%R+3μV	载入1KΩ
2V	10μV	0.012%R+20μV	载入2KΩ
20V	100μV	0.012%R+200μV	载入4KΩ

频率和计数测量

范围	分辨率	精确度/1yr
20 kHz	＜0.01 Hz	0.005%R

启动阀值：1V

刻度单位：脉/分或赫兹

测量频率信号或干接点。

计数测量可自定义时间或不限制时间。

频率和脉冲发送

范围	分辨率	精确度/1yr
1000 kHz	＜0.01 Hz	0.005%R
10 kHz	1 Hz	0.005%R

刻度单位：脉/分或赫兹

脉冲发送

干接点模拟

最大振幅：20V内用户自定义

电阻测量

范围	分辨率	精确度/1yr	备注
400 Ω	1 mΩ	0.010% R+10 mΩ	测量电流为0.25mA
4000 Ω	10 mΩ	0.010% R+100 mΩ	测量电流为0.25mA

2、3或4条线电阻测量：连接线的数量可以自动识别并显示在屏幕上。

电阻发送

范围	分辨率	精确度/1yr	备注
400 Ω	10 mΩ	0.012% R+30 mΩ	0.1至10 mA
4000 Ω	100 mΩ	0.012% R+300 mΩ	0.1至1 mA

电阻发送：与智能发送机兼容的建立时间＜1ms

压力：运用可选的外接数字压力模块

范围	0-1巴	0-3巴	0-10巴	0-30巴	0-100巴	0-300巴	0-1000巴
绝对	×	×	×	×	×	×	×
相对	×	×	×	×

分辨率：0.02％全量程

精确度：10~40℃：0.05％全量程；-10～10℃和40～80℃：0.1％全量程。

温度：

电阻探头：测量和发送

探头类型	范围	测量分辨率	测量精确度/1yr	发送分辨率	发送精确度/1yr
Pt 50 (α=3850)	-220℃+1200℃	0.01℃	0.010 %R+0.06℃	0.03℃	0.012 %R+0.18℃
Pt 100 (α=3850)	-220℃+1200℃	0.01℃	0.010 %R+0.05℃	0.02℃	0.012 %R+0.12℃
JPt 100 (α=3916)	-220℃+510℃	0.01℃	0.010 %R+0.05℃	0.02℃	0.012 %R+0.12℃
Pt 100 (α=3926)	-210℃+850℃	0.01℃	0.010 %R+0.05℃	0.02℃	0.012 %R+0.12℃
Pt 200 (α=3851)	-220℃+600℃	0.01℃	0.010 %R+0.12℃	0.01℃	0.012 %R+0.33℃
Pt 500 (α=3850)	-220℃+1200℃	0.01℃	0.010 %R+0.07℃	0.03℃	0.012 %R+0.18℃
Pt 1000 (α=3851)	-220℃+1200℃	0.01℃	0.010 %R+0.05℃	0.02℃	0.012 %R+0.08℃
Ni 100 (α=618)	-60℃+180℃	0.01℃	0.010 %R+0.03℃	0.01℃	0.012 %R+0.08℃
Ni 120 (α=672)	-40℃+205℃	0.01℃	0.010 %R+0.03℃	0.01℃	0.012 %R+0.08℃
Ni 1000 (α=618)	-60℃+180℃	0.01℃	0.010 %R+0.03℃	0.01℃	0.012 %R+0.08℃
Cu 10 (α=427)	-70℃+150℃	0.1℃	0.010 %R+0.18℃	0.01℃	0.012 %R+0.10℃
Cu 50 (α=428)	-50℃+150℃	0.01℃	0.010 %R+0.06℃	0.03℃	0.012 %R+0.15℃

2、3或4条线电阻探头测量：连接线的数量可以自动识别并显示在屏幕上。

l         温度系数：＜10％精确度/℃。

l         上表中的精确度是由连接4条线的传感器得出的。

l         考虑了传感器使用温度和应用条件所引起的误差。

l         测量电流：0.01mA至1mA。

l         建立时间：模拟＜1ms（快速发送机上的模拟）

热电偶：测量和发送

	测量			发送
类型	范围	分辨率	精确度/1yr	输出范围	分辨率	精确度/1yr
K	-250～-200℃-200～-120℃-120～-0℃   +0～+1372℃	0.2℃0.1℃0.05℃   0.05℃	0.70℃0.20℃0.1℃   0.010％R + 0.08℃	-240~-50℃-50～0℃+0～+1372℃	0.2℃0.1℃0.05℃	0.05℃0.09℃0.013％R+ 0.07℃
T	-250～-200℃-200～-120℃-120～-50℃   -50～+400℃	0.2℃0.05℃0.05℃   0.05℃	0.60℃0.20℃0.10℃   0.010％R + 0.08℃	-240~-100℃-100～0℃+0～400℃	0.2℃0.05℃0.05℃	0.35℃0.09℃0.010％R+ 0.08℃
J	-210～-120℃-120～0℃+0～+1200℃	0.05℃0.05℃0.05℃	0.20℃0.09℃0.010％R + 0.07℃	-210～0℃+0～1200℃	0.05℃0.05℃0.05℃	0.18℃0.010％R+ 0.07℃
E	-250～-200℃-200～-100℃-100～-0℃   +0～+1000℃	0.1℃0.05℃0.05℃   0.05℃	0.40℃0.13℃0.07℃   0.010％R + 0.05℃	-240~-100℃-100～40℃+40～1000℃	0.1℃0.1℃0.05℃	0.2℃0.09℃0.010％R+ 0.05℃
R	-50～+150℃+150～+550℃+550～+1768℃	0.5℃0.2℃0.1℃	0.7℃0.010％R + 0.30℃0.010％R + 0.2℃	-50～350℃+350～900℃+900～1768℃	0.50℃0.20℃0.10℃	0.45℃0.010％R + 0.35℃0.010％R + 0.2℃
S	-50～+150℃+150～+550℃+550～+1768℃	0.5℃0.2℃0.1℃	0.7℃0.010％R + 0.35℃0.010％R + 0.25℃	-50～120℃+120～450℃+450～1768℃	0.50℃0.20℃0.10℃	0.45℃0.010％R + 0.35℃0.010％R + 0.25℃
B	+400～+900℃+900～+1820℃	0.2℃0.1℃	0.010％R + 0.4℃0.010％R + 0.2℃	+400～+850℃+850～+1820℃	0.20℃0.10℃	0.010％R + 0.4℃0.010％R + 0.2℃
U	-200～+660℃	0.05℃	0.15℃	-200～600℃	0.05℃	0.13℃
L	-200～+900℃	0.05℃	0.2℃	-200～+900℃	0.05℃	0.17℃
C	-20～+900℃+900～+2310℃	0.1℃0.1℃	0.20℃0.010％R + 0.15℃	-20～+900℃+900～+2310℃	0.10℃0.10℃	0.23℃0.010％R + 0.15℃
N	-240～-190℃-190～-110℃-110～-0℃   +0～+1300℃	0.2℃0.1℃0.05℃   0.05℃	0.4℃0.10℃0.08℃   0.010％R + 0.06℃	-240～-190℃-190～-110℃-110～-0℃   +0～+1300℃	0.20℃0.10℃0.05℃   0.05℃	0.25℃0.13℃0.010％R + 0.06℃
PR	-100～+1400℃	0.05℃	0.25℃	-100～+1400℃	0.05℃	0.25℃
Mo	0～+1375℃	0.05℃	0.010％R + 0.06℃	0～+1375℃	0.05℃	0.010％R + 0.06℃
NiMo/NiCo	-50～+1410℃	0.05℃	0.010％R + 0.30℃	-50～+1410℃	0.05℃	0.010％R + 0.30℃

精确度的基准结是在0℃。

采用内部的基准结（除B组外）会有0.2℃的误差。

除B型热电偶外，CJC局部化可通过键盘编程选择：

外部温度0℃，内部（仪器终端的温度补偿）或温度编程

温度系数：＜10％精确度/℃；显示单位：℃和℉。

其他功能

文件菜单：

用户最多可存储和提取10条仪表参数。参数可由用户或在使用过程中存储和提取。参数包括所有在仪表上进行的编程。

调节对比度:

屏幕对比度可根据测量环境的需要自行调节。

屏幕背光：

背光等待时间可自行设定以节约电池电量。

电池使用时间：

至少8小时。

缩放：

在测量和模拟中，缩放可以使过程信号以％显示或采用其它单位。

该功能还可以修正校准后的传感器。

相对测量：

编制一个不同于仪表的参考数据（NUL功能）。

通过测量或编程从测量值中减去一个常熟值（TARE功能）。

平方根：

在电流测量和模拟中，该功能可计算由ΔP类型发送机发出的二次方信号。

统计功能：

平均值、最小值、最大值和测量次数都可以被显示。按“重设”键可更新数据。

发送机测试：

通过用户程序可以检验发送机。可存储20条程序和测试结果。以偏差曲线显示。测试报告可编辑。

模拟菜单：

模拟数值可通过键盘输入或使用光标更改特定数字。

生成斜坡：

简单或循环斜坡的开始、结束和持续时间都可被设定以进行模拟。循环斜坡中斜坡的数量是可调节的。

层级模拟：

两种模式可供选择。

程序模式：必须设定开始值、层级数和持续时间。

手动模式：用户有大约100个预设值。

在电流模拟中，用户其他一些预设值，这些数值取决于0％、25％、50％、75％和100％的量表。不同量表的选项：

0-20mA：一次方或二次方。

4-20mA：一次方或二次方。

合成器：

由于有100个需要手动设置的数据，Calys 100允许修改生成的曲线。

发送机功能：

CALYS 100可作为发送机使用。测量输入可通过缩放复制至输出。

开关测试：

Calys 100可通过温度或压力控制电子恒温器和稳压器的触发器标准。

存储：

CALYS 100可自动或手动存储数据。可以曲线或列表形式储存和显示10000条数据。

订购指南：

现场校准器        CALYS 100        数字压力传感器              ACL 433

携带箱            ACL 6050          （订购时请精确描述范围）
