产品概述

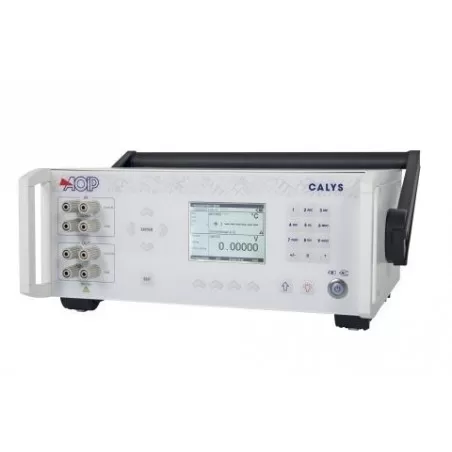

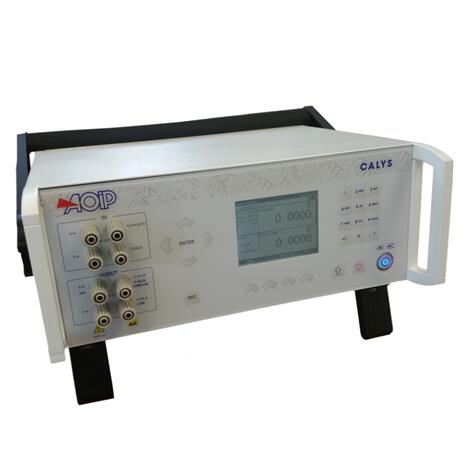

CALYS 1500多功能校准器
描述：
CALYS 1500是该系列中最先进，最精确的实验室电子校准器，不仅可用作模拟器（IN / OUT），还可用作双通道温度计（IN / IN）进行比较校准。它校准HART变送器（HART通信器）和热敏电阻。
它是在所有行业中进行高级过程维护和在测试台上使用的完美工具。
它适用于所有现场和实验室测量，可在一台仪器中同时测量和生成两个隔离通道的温度，电阻，过程，压力和频率等各种信号。
CALYS 150提供扩展功能（温度模拟，缩放，步骤，合成器，统计功能……）和审计跟踪，符合21 CFR Part 11和NADCAP热处理标准，使高级数据利用和完整数据可追溯性变得更加容易。
用户或用户组可以保存和调用10种完整配置，使CALYS 1500成为定期和重复任务的理想工具。
CALYS 1500测量和模拟的高性能：
·温度高达0.005％RDG
·电阻高达0.006％RDG和50KΩ范围
·电流：RDG和100 mA范围高达0.007％+ 24 V环路电源
·电压：RDG高达0.005％，50 V范围
·频率：RDG和100 KHz范围高达0.01％
·压力：带外部压力模块（与压力泵进行比较校准）
校准程序和DATACAL软件
使用这种用户友好型仪器，可以在整个过程链中快速执行校准任务。 在整个一周内将记录过程校准器带到现场，并在设备中存储10个校准程序。
将探头连接到仪器后运行程序并保存结果，以便现场轻松快速校准。 回到办公室，然后您可以在计算机上上传数据，以便使用专用校准软件DATACAL发布自定义校准证书。
创新和符合人体工程学的设计
·金属外壳，增强坚固性
·电容式触控面板
·USB通讯
·携带手柄
·电池和主电源
图形屏幕和显示分辨率
CALYS 1500允许选择点后的数字编号：此功能可以通过想要或不显示校准的最佳分辨率的用户的需要来证明，或者相反限制它用于简单的验证。
CALYS 1500双显示屏可永久显示测量值，以及发射值，仪表和使用的功能。
在顶部日期，还显示时间和外部温度。
期间测量的平均值，最大值，最小值和测量的次数被显示在左侧。 而对于发射屏幕的这一部分显示坡道，步骤和恒定值发射功能的所有细节。
下拉菜单与导航器一起使用，并提供在线帮助，以便更轻松地连接探头和电线。
技术参数
产品规格：
温度@ 23°C±5°C时的规格和性能
不确定度以读数百分比（CALYS 1500显示）+固定值给出。
电阻探针：测量和模拟
| 传感器 | 范围（输入和输出） | 分辨率 | 精度/ 1年（测量） | 精度/ 1年（模拟） |
| Pt50 (α = 3851) | -220°C至+850°C | 0.01°C | 0.006% RDG +0.04°C | 0.006% RDG +0.04°C |
| Pt100 (α = 3851) | -220°C 至 +850°C | 0.01°C | 0.006% RDG +0.03°C | 0.006% RDG +0.035°C |
| Pt100 (α = 3916) | -200°C 至 +510°C | 0.01°C | 0.006% RDG +0.03°C | 0.006% RDG +0.035°C |
| Pt100 (α = 3926) | -210°C 至 +850°C | 0.01°C | 0.006% RDG +0.03°C | 0.006% RDG +0.035°C |
| Pt200 (α = 3851) | -220°C 至 +850°C | 0.01°C | 0.006% RDG +0.04°C | 0.006% RDG +0.04°C |
| Pt500 (α = 3851) | -220°C 至 +850°C | 0.01°C | 0.006% RDG +0.03°C | 0.006% RDG +0.04°C |
| Pt1000 (α = 3851) | -220°C 至 +850°C | 0.01°C | 0.006% RDG +0.03°C | 0.006% RDG +0.035°C |
| Ni100 (α = 618) | -60°C 至 +180°C | 0.01°C | 0.006% RDG +0.05°C | 0.006% RDG +0.04°C |
| Ni120 (α = 672) | -40°C 至 +205°C | 0.01°C | 0.006% RDG +0.05°C | 0.006% RDG +0.04°C |
| Ni1000 (α = 618) | -60°C 至 +180°C | 0.01°C | 0.006% RDG +0.05°C | 0.006% RDG +0.04°C |
| Cu10 (α = 427) | -50°C 至 +150°C(Mes)-70°C 至 +150°C(Sim) | 0,10°C (Mes)0.01°C (Sim) | 0.006% RDG +0.18°C | 0.006% RDG +0.1°C |
| Cu50 (α = 428) | -50°C 至 +150°C | 0.01°C | 0.006% RDG +0.05°C | 0.006% RDG +0.05°C |
温度系数：<10％精度/°C超出参考范围
2线，3线或4线电阻探头测量：自动识别连接线数，屏幕显示
4线安装探头的准确度
考虑所用温度传感器的特殊误差和实施条件
允许的测量电流：0.25 mA（测量）或0.1 mA至1 mA（发射）
热电偶：测量和模拟
| 型号 | 输入范围 | 分辨率 | 精度/1年（测量） | 输出范围 | 分辨率 | 精度/ 1年（模拟） |
| K | -250 至-200°C-200 至-120°C-120 至+1372°C | 0.10°C0.05°C0.01°C | 0.50°C0.15°C0.005% RDG+ 0.08°C |
-250 至-50°C-50 至+120°C+120 至+1020°C+1020 至+1370°C
|
0.01°C0.01°C0.01°C0.01°C | 0.15% RDG0.06°C0.005% RDG+ 0.05°C0.007% RDG+ 0.05°C |
| T | -250 至-200°C-200 至-100°C-100 至+80°C+80 至+400°C | 0.1°C0.01°C0.01°C0.01°C | 0.50°C0.05% RDG+ 0.06°C0.015% RDG+ 0.07°C0.06°C | -250 至-100°C-100 至 +0°C+0 至+400°C | 0.01°C0.01°C0.01°C | 0.1% RDG +0.05°C0.02% RDG+ 0.06°C0.055°C |
| J | -210 至-120°C-120 至+60°C+60 至+1200°C | 0.01°C0.01°C0.01°C | 0.15°C0.005% RDG+ 0.07°C0.0025%RDG+0.06°C | -210 至 -0°C+0 至 +50°C+50 至+1200°C | 0.01°C0.01°C0.01°C | 0.03% RDG+ 0.08°C0.05% RDG+ 0.07°C0.005%RDG+0.04°C |
| E | -250 至-200°C-200 至+100°C+100 至1000°C | 0.05°C0.01°C0.01°C | 0.30°C0.06°C0.005% RDG+ 0.05°C | -250 至+40°C+40 至+550°C+550 至+1000°C | 0.01°C0.01°C0.01°C | 0.15°C0.005% RDG+ 0.12°C0.005% RDG+ 0.13°C |
| R | -50 至+150°C+150 至+550°C+550 至1768°C | 0.2°C0.1°C0.01°C | 0.60°C0.30°C0.30°C | -50 至 +0°C+0 至+350°C+350 至1768°C | 0.01°C0.01°C0.01°C | 0.35% RDG+ 0.4°C0.04°C0.25°C |
| S | -50 至+150°C+150 至+550°C+550 至+1450°C+1450 至+1768°C | 0.20°C0.10°C0.05°C0.05°C | 0.80°C0.30°C0.30°C0.35°C | -50 至 +0°C+0 至+350°C+350 至+1768°C | 0.01°C0.01°C0.01°C | 0.25% RDG+ 0.4°C0.30°C0.25°C |
| B | +400 至+900°C+900 至+1820°C | 0.1°C0.05°C | 0.005% RDG+ 0.4°C0.005% RDG+ 0.2°C | +400 至+900°C+900 至+1820°C | 0.01°C0.01°C | 0.005% RDG+ 0.4°C0.005% RDG+ 0.2°C |
| U | -200 至-100°C-100 至+660°C | 0.01°C0.01°C | 0.13°C0.09°C | -200 至+400°C+400 至+660°C | 0.05°C0.05°C | 0.09°C0.11°C |
| L | -200 至+900°C | 0.01°C | 0.10°C | -200 至+900°C | 0.05°C | 0.15°C |
| C | -20 至+900°C+900 至+1730°C+1730 至 °C | 0.05°C0.05°C0.05°C | 0.15°C0.008% RDG+ 0.12°C0.015% RDG+ 0.12°C | -20 至+1540°C+1540 至+2310°C |
0.10°C 0.10°C |
0.25°C0.012% RDG+ 0.1°C |
| N | -240 至-190°C-190 至-110°C-110 至 +0°C+0 至 400°C+400°C 至+1300°C | 0.10°C0.05°C0.01°C0.01°C0.01°C | 0.25% RDG0.10% RDG0.04% RDG+ 0.06°C0.08°C0.005% RDG+ 0.06°C | -240 至-200°C-200 至+100°C+10 至+250°C+250 至+1300°C |
0.01°C 0.01°C 0.01°C 0.01°C |
0.15% RDG0.10°C0.08°C0.008% RDG+ 0.05°C |
| Platine | -100 至+100°C+100 至+1400°C | 0.01°C0.01°C | 0.15°C0.005% RDG+ 0.06°C | -100 至+1400°C | 0.05°C | 0.10°C |
| Mo | +0 至+1375°C | 0.01°C | 0.005% RDG+ 0.06°C | +0 至+1375°C | 0.05°C | 0.005% RDG+ 0.06°C |
| NiMo/NiCo | -50 至+1410°C | 0.01°C | 0.005% RDG+ 0.30°C | -50 至+1410°C | 0.05°C | 0.005% RDG+ 0.3°C |
温度系数：<5％精度/°C超出参考范围
准确度为@ 0°C时的参考值。
当使用内部参考连接点（B组除外）时，增加了额外的不确定度
在0°C下0.2°C。
可以通过编程冷端来选择（热电偶B除外）
定位：外部温度为0°C，内部（仪器端子的温度补偿）或
手动输入。
显示单位：°C？ F和K.
热电偶：G，D：有关规格，请参阅使用说明书（可根据要求提供）
压力规格和性能@ 23°C±5°C
压力：通过外部数字传感器测量
| 范围 | 0-1 bar | 0-3 bar | 0-10 bar | 0-30 bar | 0-100 bar | 0-300 bar | 0-1000 bar |
| 绝对 | X | X | X | X | X | X | X |
| 相对 | X | X | X | X |
提供相对压力，绝对压力和差压。
连接器：¼气体
分辨率：0.02％FS
准确性：
-0.05％FS，10至40°C
- 从-10到+ 10°C和40到80°C的0.1％FS
该数字压力模块ACL433通过RS485串行电缆连接到CALYS 1500
数字输入连接器。 所有数据都是数字的。 测量结果在温度上得到补偿
通过实施到出厂固件多项式校正。
工艺规格和性能@ 23°C±5°C
直流电流：测量
有无循环供应
| 范围 | 分辨率 | 精度/1年 | 注意：Rin |
| 0-20 mA | 0.1 μA | 0.007% RDG + 0.8 μA | < 30 Ω |
| 4-20 mA | 0.1 μA | 0.007% RDG + 0.8 μA | < 30 Ω |
| ±100 mA | 0.1 μA | 0.007% RDG + 2 μA | < 30 Ω |
温度系数：<7％的精度/°C超出参考范围
回路电源：24 V±10％
HART®兼容性：输入阻抗Rin =280Ω
CALYS 1500还允许线性或二次信号线性化。
CALYS配置的规格如下：
- 活动模式（+ 24V ON）1被动模式（+24 V OFF）
- 无源模式（+24 V OFF）1电平有效模式（+24 V ON）
直流电压：测量
| 范围 | 全系列 | 分辨率 | 精度/1年 | 注意：Rin |
| 100 mV | -10 mV 至 100 mV | 1 μV | 0.005% RDG + 2μV | > 10 MΩ |
| 1 V (1) | -100 mV 至 1 V | 10 μV | 0.005% RDG + 8μV | > 10 MΩ |
| 10 V | -1 V 至 10 V | 100 μV | 0.007% RDG + 80μV | = 1 MΩ |
| 50 V | -5 V 至 50 V | 1 mV | 0.007% RDG + 0.5mV | = 1 MΩ |
温度系数：<5％精度/°C超出参考范围
频率和计数：测量
| 范围 | 全系列 | 分辨率 | 精度/1年 |
| 10 KHz | 1 Hz 至 10 KHz | 0.1 Hz | 0.005% RDG + 5 mHz |
| 100 KHz | 10 Hz 至 100 KHz | 0.1 Hz | 0.005% RDG + 5 mHz |
温度系数：<5 ppm /°C超出参考范围
比例单位：脉冲/分钟和赫兹
触发电平：1 V.
测量频率信号或干触点
计数将在规定的时间或无限时间内进行
阻力：测量
| 范围 | 分辨率 | 精度/1年 |
| 400 Ω | 1 mΩ | 0.006% RDG + 8 mΩ |
| 3600 Ω | 10 mΩ | 0.006% RDG + 50 mΩ |
| 50 KΩ (1) | 100 mΩ | 0.008% RDG + 1 Ω |
（1）仅限通道1上的范围。
温度系数：<7 ppm /°C超出参考范围
2,3或4线电阻测量：自动识别连接线数，
在屏幕上显示
4线安装探头的准确度
开路端电压：<10 V.
连续性测试：R>1000Ω的开路和R <1000Ω的闭合电路
直流电流：发射
| 口径 | 分辨率 | 精度/ 1英寸 | 注意 |
| 24 mA | 1 μA | 0.007% L + 0,8 μA | 有或没有循环供应（24 V） |
| 4-20 mA | 1 μA | 0.007% L + 0,8 μA | |
| 0-20 mA | 1 μA | 0.007% L + 0,8 μA |
温度系数：<7 ppm /°C超出参考范围
稳定时间：<5 ms
CALYS配置的规格如下：
- 活动模式（+ 24V ON）1被动模式（+24 V OFF）
- 无源模式（+24 V OFF）1电平有效模式（+24 V ON）
预先编程的步骤
| 0% | 25% | 50% | 75% | 100% | |
| 4-20 mA线性 | 4 | 8 | 12 | 16 | 20 |
| 0-20 mA线性 | 0 | 5 | 10 | 15 | 20 |
| 4-20 mA四通道 | 4 | 5 | 8 | 13 | 20 |
| 0-20 mA四通道 | 0 | 1.25 | 5 | 11.25 | 20 |
| 4-20 mA阀门 | 3.8-4-4.2 | 12 | 19, 20, 21 |
直流电压：变送
| 范围 | 全系列 | 分辨率 | 精度/1年 | 最小输出负载 |
| 100 mV | -5 mV 至 100 mV | 1 μV | 0.005% RDG+2μV | 1 KΩ |
| 1 V | -5 mV 至 1 V | 10 μV | 0.005% RDG+8μV | 2 KΩ |
| 10 V | -100 mV 至 10 V | 100 μV | 0.007% RDG+80μV | 4 KΩ |
| 50 V | -100 mV 至 50 V | 1 μV | 0.007% RDG+0.5mV | 4 KΩ |
温度系数：<5 ppm /°C超出参考范围
频率和脉冲：变送
| 范围 | 分辨率 | 精度/1年 |
| 1000 Hz | 0.01 Hz | 0.005% RDG + 5 mHz |
| 100 KHz | 1 Hz | 0.005% RDG + 5 mHz |
温度系数：<5 ppm /°C超出参考范围
比例单位：脉冲/分钟和赫兹
脉冲发射和干接触模拟
最大幅度：20 V可由用户选择
抵抗：排放
| 范围 | 全系列 | 分辨率 | 精度/1年 | 注意 |
| 400Ω - 1 mA（直流电） | 1 Ω 至 400 Ω | 10 mΩ | 0.006%RDG+20mΩ | Iext : 0.1 mA – 1mA |
| 400Ω - 1 mA（脉冲电流） | 1 Ω 至 400 Ω | 10 mΩ | 0.006%RDG+30mΩ | Iext : 0.1 mA – 1mA |
| 400Ω - 4 mA（直流电） | 1 Ω 至 400 Ω | 10 mΩ | 0.006%RDG+20mΩ | Iext : 1 mA – 4 mA |
| 400Ω - 4 mA（脉冲电流） | 1 Ω 至 400 Ω | 10 mΩ | 0.006%RDG+30mΩ | Iext : 1 mA – 4 mA |
| 3600Ω（直流电） | 10 Ω 至 3600 Ω | 100 mΩ | 0.006%RDG+100mΩ | Iext : 0.1 / 1 mA |
| 3600Ω（脉冲电流） | 10 Ω 至 3600 Ω | 100 mΩ | 0.006%RDG+200mΩ | Iext : 0.1 / 1 mA |
温度系数：<5 ppm /°C超出参考范围
Iext：校准器接收的电流
更多功能
文件菜单
用户可以保存多达10种仪器的完整配置并进行调用。 配置包括在仪器上完成的所有编程。
在测量和模拟模式下缩放
缩放允许过程信号以FS的百分比或所有其他单位显示。 此功能还允许在校准后校正传感器。
相对测量
型号和配件
仪器：
CALYS 1500台式精密记录多功能校准器
标准配置：
·快速入门手册
·充电器
·一套6个测试线索
·工厂测试报告
附件：
ACL433 外部数字压力传感器，范围指定顺序：
绝对压力或相对压力：范围从-1 - > 1; 3; 10; 30巴
绝对压力：范围从-1 - > 100; 300; 1000吧
ACL9311 一套6根带可拆卸鳄鱼夹的测量电缆
ER 49504-000 USB线
适用于CALYS 150的ACL500 Hart调制解调器
ACL600 用于驱动CALYS 150温度干燥块和浴槽的电缆
请在使用之前询问是否符合您的浴缸/干燥块
Logiciel：
软件：
用于CALYS 1000/1200/1500的DATACAL校准软件
随附USB线
认证：
QMA11EN COFRAC校准证书
包含测试设备的所有相关数据点
符合NADCAP AMS 2750标准的AMS 2750合规证书
包装信息：
尺寸：340 x 320 x 160毫米
重量：不包装4.6 Kg
