产品概述

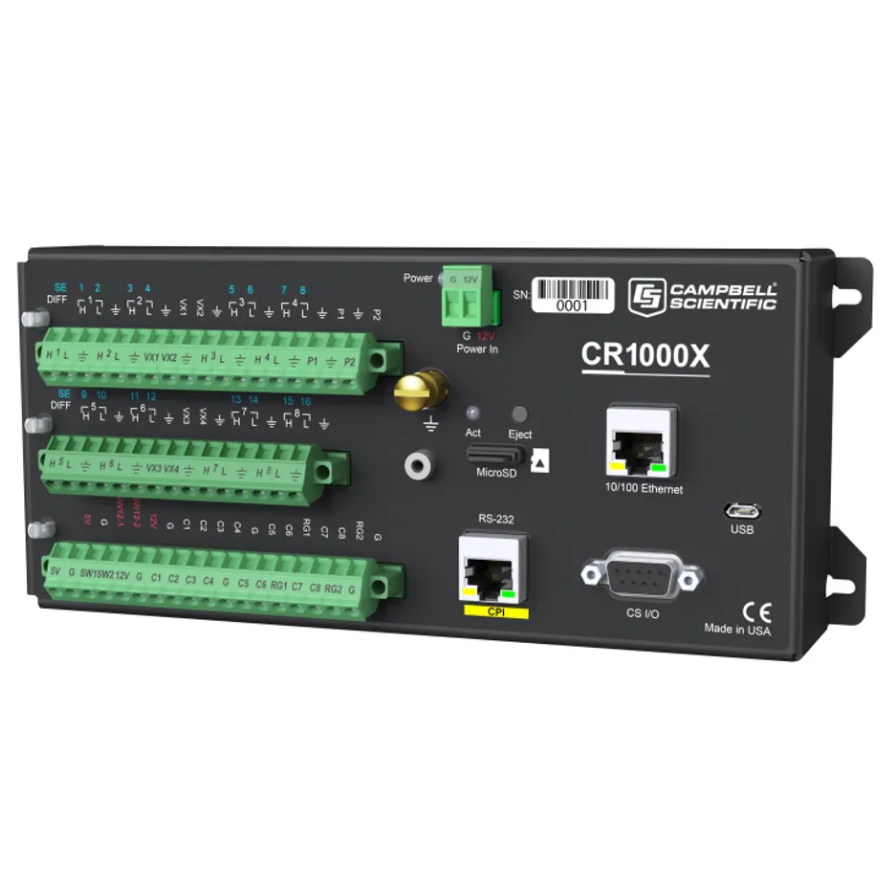

CR1000X测量控制数据采集器
旗舰型数据采集器
高精度, 坚固, 可靠
概览
CR1000X 是一款旗舰型产品，在测量和控制方面能满足广泛的需求。CR1000X的可靠性和坚固程度保证了它可以应用于：气象站、中尺度气象网、风廓线、空气质量监测、水文系统、水质监测、水文气象站等领域。
CR1000X同时具备低功耗的优势，体现在传感器测量、直接/远程通讯连接、数据分析、外部设备控制、数据和程序存储等方面。CR1000X采用密封装置屏蔽射频干扰，具备精密时钟、类BASIC编程语言、数据处理和分析等功能。
优势与特点
- 极端环境下工作，标准工作温度范围-40° ~ +70°C ，扩展工作温度范围-55° ~ +85°C
- 电脑USB端口直连
- 具备快速模拟测量功能(300+ Hz)
- 通过更高分辨率的测量（24位Adc），区分数据值的微小变化
- 两个非隔离电流输入通道，可接入0~20 mA 或 4~20 mA 信号
- CPI 端口可连接高速传感器和分布式模块 (CDM)
- 一体式以太网接口
- 支持 microSD 存储卡，扩展内存
- 支持 SDI-12, RS-232, RS-485
- 支持完整的 PakBus 协议
- 含WEB网页固件，可通过网页浏览器直接连接
技术说明

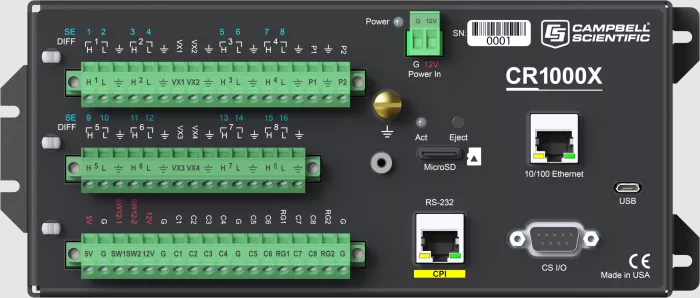

CR1000X是一款低功率的设备，用于传感器测量、直接/远程通讯连接、数据分析、外部设备控制、数据和程序的存储，采用密封装置屏蔽射频干扰，金属不锈钢外壳。精密时钟，支持Campbell Scientific 数据采集器通用的类BASIC编程语言—具备数据处理和分析功能。CR1000X 接线面板上有两个开关12 V 端子, 16 个模拟测量端子，端子可拆卸。
技术参数
产品规格
|
工作温度范围 |
· -40° to +70°C (标准) |
|
· -55° to +85°C(扩展) |
|
|
- 非冷凝环境 |
|
|
最大扫描速率 |
1000 Hz |
|
外壳材料 |
阳极氧化铝 |
|
模拟输入 |
16个单端或8个整分(单独配置) . |
|
两个模拟输入本身可以测量4至20 mA或0至20mA. |
|
|
四个模拟输入可以提供脉冲/数字输入输出功能。 |
|
|
脉冲计数器 |
10 (P1 to P2 and C1 to C8) |
|
电压励磁端子 |
4 (VX1 to VX4) |
|
最大源灌电流 |
±40 mA (电压激励) |
|
50 mA (开关调节) |
|
|
通讯端口 |
Ethernet |
|
USB Micro B |
|
|
CS I/O |
|
|
RS-232 |
|
|
RS-422 |
|
|
CPI |
|
|
RS-485 |
|
|
数据存储端口 |
microSD |
|
开关12伏 |
2个终端 |
|
数字 I/O |
8个端子(C1至C8)可配置为数字输入和输出。包括状态高/低脉宽调制、外部中断、边沿定时，开关闭台脉冲计数、高频脉冲计数，UART、 RS-232. RS-485、 SDM. SD1-12. I2C 和SPI功能。对于某些功能，端子可成对配置为5V或3.3 v逻辑。 |
|
输入限制 |
±5 V |
|
模拟电压精度 |
精度规格不包括传感器或测量噪声。 |
|
±(0.04% 测量值+偏移值) at 0° to 40°C |
|
|
±(0.06% 测量值+偏移值) at -40° to +70°C |
|
|
±(0.08%测量值+偏移值) at -55° to +85°C (扩展温度范围) |
|
|
模数转换器 |
24-bit |
|
电源要求 |
10至18 Vdc输入 |
|
实时时钟精度 |
±3分钟.每年(可选GPS校正至±10 µs) |
|
互联网协议 |
Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT |
|
通信协议 |
CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others |
|
用于CPU和最终存储电池备份SRAM |
4 MB |
|
数据存储 |
4 MB SRAM+ 72 MB闪存(使用可移动microSD闪存卡可将存储扩展至16GB. ) |
|
空闲电流消耗，平均 |
< 1 mA (@ 12 Vdc) |
|
有源电流消耗，平均 |
· 1 mA (1 Hz scan @ 12 Vdc) |
|
55 mA (20 Hz scan @ 12 Vdc) |
|
|
尺寸 |
23.8 x 10.1 x 6.2 cm (9.4 x 4.0 x 2.4 in.) |
|
重量 |
0.86 kg (1.9 lb) |
请注意：以下显示的是主要兼容性信息。并非所有兼容产品的全面列表。
软件
DevConfig Version 2.16 or higher
KonectGDS
LNLINUX Version 4.5 or higher
LoggerLink Version 1.6 or higher
LoggerNet Version 4.5 or higher
PC200W (retired) Version 4.5 or higher
PC400 Version 4.5 or higher
RTDAQ Version 1.3 or higher
Short Cut Version 4.0 or higher
Miscellaneous
Product Compatible Note
SDM-SIO2R
其他兼容性信息
传感器
CR1000X 兼容绝大多数传感器, 包括模拟(电压和电流), 热电偶, 串口, SDI-12, 脉冲和频率传感器。
测量和控制外围设备
CR1000X 兼容我们的CDM模块, 多路器, 振弦接口板, 终端输入模块和继电器。
通信
CR1000X 支持的PC连接方式包括：USB, 10/100baseT 以太网端口,多点调制解调器, 短程调制解调器, 电话调制解调器 (有线, 数字蜂窝, 语音合成), 射频电台,卫星发射 (HDR GOES, Argos, Meteosat, Iridium, 和 Inmarsat).
数据查看可以通过CR1000KD, CD100 带按键的显示屏, iOS 或 Android 设备 (需要安装免费的LoggerLink app), CD295 显示屏, 或第三方设备等。
密封
CR1000X 和电源可以安装在任意的标准机箱内。
电源
CR1000X 需要12 Vdc 直流电源。比如BPALK, PS150, 和 PS200。
软件
CR1000X 数据采集器通过Campbell Scientific 软件实现编程、配置和通信。有以下几种软件可供选择，其中Short Cut 和 PC200W是最低配置，具体情况请与Campbell Scientific 技术支持人员联系。
CR1000X 兼容的软件包括：
Konect GDS
LoggerLink ( 1.6 版本或更高 )
Device Configuration Utility ( 2.16 版本或更高 )
Short Cut ( 4.0 版本或更高 )
PC200W ( 4.5 版本或更高 )
PC400 ( 4.5 版本或更高 )
LoggerNet ( 4.5版本或更高 )
LNLINUX ( 4.5 版本或更高 )
RTDAQ ( 1.3 版本或更高 )
