产品概述

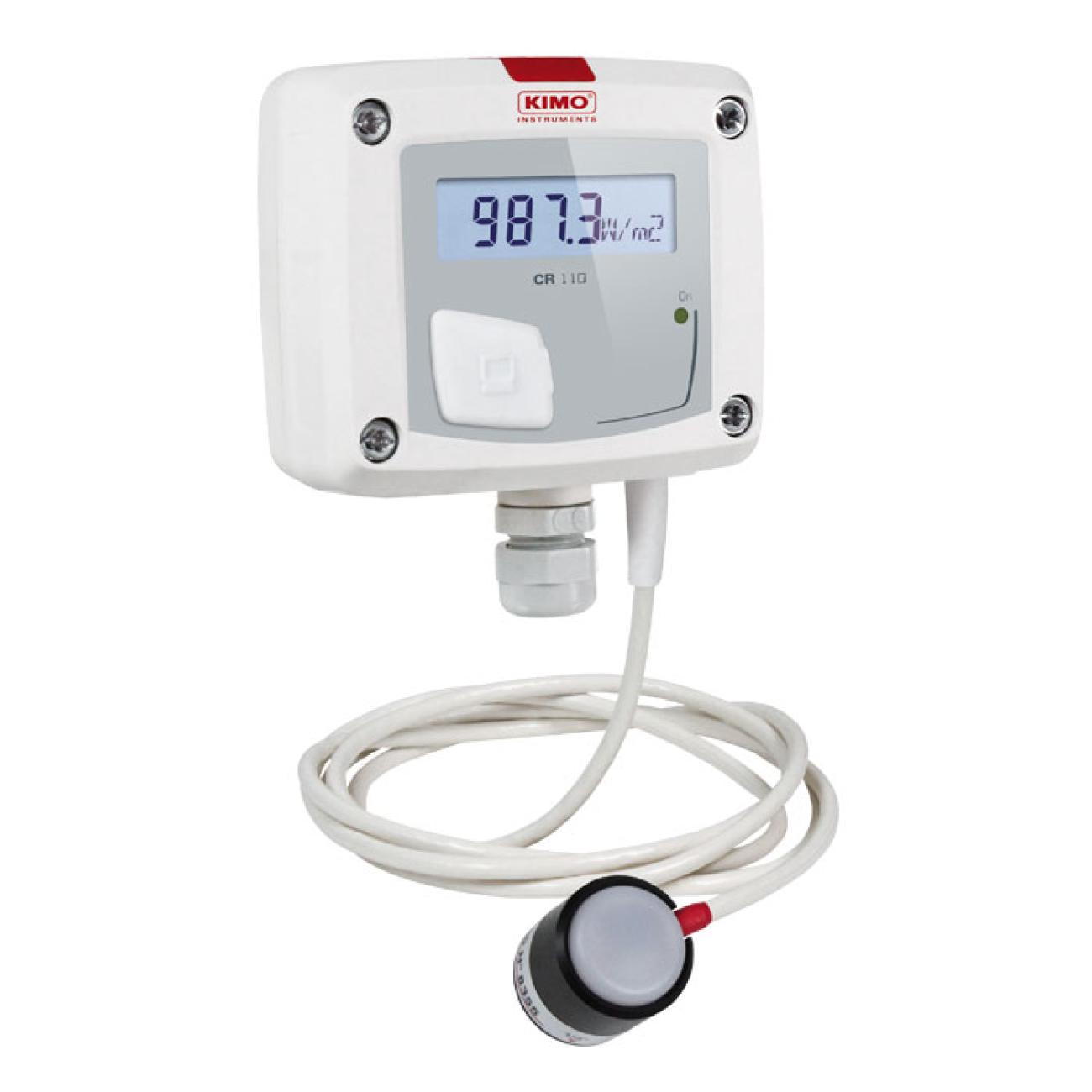

CR110太阳辐射变送器
日照辐射变送器
太阳辐射强度计
日射表
日射强度计
日射总量表
型号:CR110
量程：0-1500W/m²
输出0-10 V或4-20 mA信号正比于太阳能辐射
可选有显示屏或无显示屏
通过连接到PLC或数据采集系- 热水生产- 光伏发电
- 热水生产
- 光伏发电
- 应用在农学
- 气象监测…
量程：0-1500W/m²
输出0-10 V或4-20 mA信号正比于太阳能辐射
可选有显示屏或无显示屏
通过连接到PLC或数据采集系统的接口。
技术参数
| 外壳材质 | 工业塑料，阻燃等级UL94-V0 | ||
| 防护等级 | IP65 | ||
| 显示屏 | 液晶显示，尺寸50×17mm | ||
| 数字高度 | 测量值：10 mm：单位：5 mm | ||
| 电缆接头 | 电缆最大直径Ø8 mm | ||
| 重量 | 140克 | ||
| 探头电缆 | 2m,5m或10m | ||
| 计量单位 | W /m² | ||
| 测量范围 | 0-1500 W /m² | ||
| 分辨率 | 1 W /m² | ||
| 精确度 | ±5%测量值 | ||
| 测量介质 | 空气和中性气体 | ||
| 操作温度 | 0 – +50 °C. | ||
| 储存温度 | 0 – +70 °C. | ||
| 光谱响应 | 400-1100nm | ||
| 标称灵敏度 | 1000 W/m²为（标准测试条件25°C – 太阳光谱AM 1.5） | ||
| 响应余弦 | 可修正到80℃ | ||
| 温度系数 | +0.1 %/℃ | ||
| 有效面积 | 1 cm² | ||
| 工作温度 | -30到+60℃ | ||
| 相对相依性 | 100％相对湿度 | ||
| 紫外线性能 | 优异（PPMA滤波器） | ||
| 模式 | 光伏 | ||
| 材质 | 多晶矽(硅) | ||
| 正面 | 半透明PPMA | ||
| 密封 | 聚氨酯树脂和PPMA外壳和聚缩醛 | ||
| 传感器尺寸 | 30×32mm | ||
| 输出信号 | 主动输出0-10 V（电源24 Vac / Vdc±10％），3-4线
被动输出4-20 mA（电源16/30 Vdc），2线 最大负载：500 Ohms (4-20 mA) 最小负载：1 K Ohms (0-10 V) |
||
| 功耗 | 2 VA (0-10 V) 或0,6 VA (4-20 mA) | ||
| 电磁兼容性 | EN61326 | ||
| 接线端口 | 螺丝接线槽适用电缆0.05 到 2.5 mm² | ||
| 电脑连接线 | KIMO USB线 | ||
| 选型表 | 电源/输出信号 | 显出屏 | 电缆长度 |
| CR110 | |||
| A:24 Vac / Vdc 0-10 V | O:有显出屏 | - :2m | |
| P: 16/30 Vdc 4-20 mA | N:无显出屏 | 5: 5 m | |
| 10:10m | |||
