产品概述

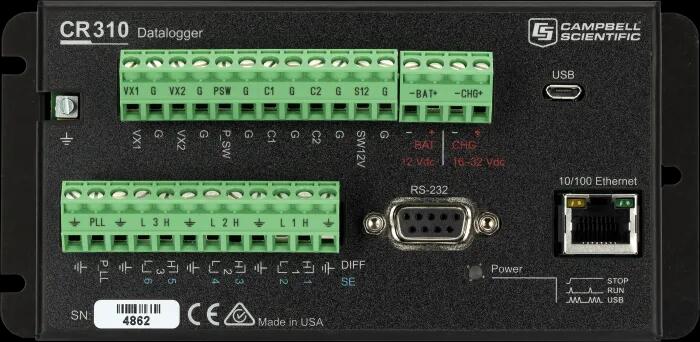

CR310数据采集器
概览
CR310是一款多用途、紧凑型、低成本的测量控制数据采集器，集成了以太网接口和可拆卸端子。作为一款入门级的数据采集器,以其丰富的测量指令，可以测量水文、气象、环境和工业传感器，它采集的数据可以通过指定的协议在网络上传输，可以在现场或远程配置。对于规模较小需要远程监测应用，CR310是一款理想的选择。
CR300和CR310最大的区别在于CR310集成了可拆卸端子和10/100以太网接口。
优势与特点
- 通过USB端口和电脑连接，简化了设置操作
- 能够测量模拟、数字传感器
- 支持Email, FTP, HTTP/Web, TCP
- 品质可靠, 所有端子均具备防静电和浪涌保护功能
- 集成以太网接口，节省费用和空间
- 集成电台功能，支持无线网连接
- CR310-WIFI 适用于短距离无线IP通信
- 使用可移除端子条，易于接线
- 支持蜂窝/卫星通信
- 采用集成的12 V太阳能充电电池
- 支持RS-232 或 SDI-12数字传感器
- 支持PakBus, Modbus, DNP3, GOES等协议
- 支持可编程控制，提供多个I/O端口
- 时间驱动通信和物理输出提醒
技术说明
端子描述
一个开关 12 V 供电端子 (SW12V) 为传感器或通讯设备供电, 1100 mA @ 20°C
两个激发端子或 0.15 至 5 V 连续模拟输出端子 (VX1, VX2) 用于电阻桥测量或给传感器供电
6个多用途模拟输入通道 (SE1 - SE6)
模拟功能 (SE1 - SE6)
模拟输入: 6 个单端或3对差分输入, -100 至 +2500 mV 和 ±34 mV 双量程 24 位 ADC
4 至 20 mA 或 0 至 20 mA 输入 (仅限 SE1, SE2)
数字 I/O 功能 (SE1 - SE4)包括 3.3 V 逻辑电平:
高频方波计数 (35 kHz)
脉冲宽幅调制
中断和定时器输入
周期平均 (最高达200 kHz, 依振幅而定)
两个脉冲计数通道 (P_SW, P_LL)
P_SW
开关脉冲 (150 Hz)
高频方波 (35 kHz)
P_LL
低压交流脉冲 (20 kHz)
高频方波脉冲 (20 kHz)
两个控制通道 (C1, C2): C 端子可通过软件配置成数字功能
数字l I/O 功能包括 5 V 输出和 3.3 V 逻辑电平:
SDI-12
高频方波计数 (3 kHz)
开关信号 (150 Hz)
一般的状态或控制
电压源 5 V: 10 mA @ 3.5 Vli>
中断
串行异步通信 Tx/Rx 成对端子
技术参数
产品规格
|
工作温度范围 |
-40° to +70°C |
|
- 非冷凝环境 |
|
|
最大扫描速率 |
10 Hz |
|
外壳材料 |
粉末涂层铝合金 |
|
模拟输入 |
6 个单端或 3 个差分（单独配置） |
|
脉冲计数器 |
8 (P_SW, P_LL, C1, C2, and SE1 to SE4) |
|
电压励磁端子 |
2 (VX1, VX2) |
|
通讯端口 |
USB Micro B |
|
RS-232 |
|
|
10/100 以太网 RJ45 |
|
|
开关12伏 |
1 个终端 |
|
数字 I/O |
7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外情况：SE4 端子没有外部中断功能。 |
|
模拟输入限值 |
-100 to +2500 mV |
|
模拟电压精度 |
精度规格不包括传感器或测量噪声。 |
|
±(0.04% 测量值+偏移值) at 0° to 40°C |
|
|
±(0.1% 测量值+偏移值) at -40° to +70°C |
|
|
模数转换器 |
24-bit |
|
电源要求 |
充电器输入 (CHG) 为 16 至 32 伏直流（电源转换器或太阳能电池板输入的最大电流限制为 0.9 安培）。 |
|
10 至 18 伏直流，用于外部电池 (BAT) |
|
|
实时时钟精度 |
±1分钟 每月 |
|
互联网协议 |
Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS |
|
通信协议 |
PakBus、Modbus、DNP3、SDI-12、TCP、UDP 及其他 |
|
CPU 驱动器/程序 |
80 MB 串行闪存 |
|
数据存储 |
30 MB 串行闪存 |
|
空闲电流消耗，平均 |
10 mA（12 伏直流，以太网链路处于空闲状态） |
|
有源电流消耗，平均 |
· < 1.5 mA (@ 12 Vdc 1 Hz扫描，1次模拟测量) |
|
56 mA（12 Vdc，以太网链路处于活动状态，处理器始终处于打开状态） |
|
|
尺寸 |
16.26 x 7.62 x 5.68 cm (6.4 x 3.0 x 2.2 in.) |
|
重量 |
288 至306 g，取决于所选的通信选项 |
兼容性
其他兼容性信息
测量和控制外围设备
由于控制端口数量有限，CR310 通常不与测量和控制外设一起使用。它还兼容低导通电流和电压固态继电器。
CR310 与 SDM 或 CDM 设备不兼容。
传感器
CR310 具有多种通道类型，可兼容几乎所有可用的传感器。其中包括模拟输出电压（0 至 2.5 V）和电流（0 至 20 mA 或 4 至 20 mA）传感器、热敏电阻和 RTD 等。它还兼容脉冲或频率输出传感器，如风速计、雨量计和流量计。CR310 数据记录仪不能应用反向激励，也不能与某些电导率或土壤母质电位传感器一起使用。
通过 RS-232 端口以及作为 Tx/Rx 对的 C1 和 C2，可支持 SDI-12、Modbus 和其他串行传感器。CR310 不直接支持 RS-485 传感器。
通信
CR310 可通过 USB 端口与 PC 通信。兼容的遥测设备包括 RS-485 转换器、数字蜂窝网关、射频遥测和卫星发射机。
软件
CR300 系列与 CRBasic（3.6 或更高版本）兼容。
