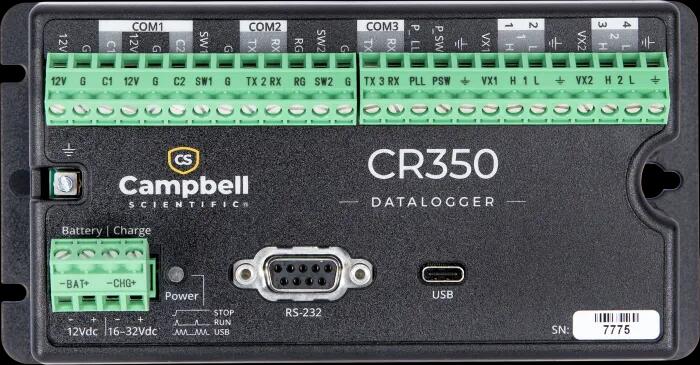

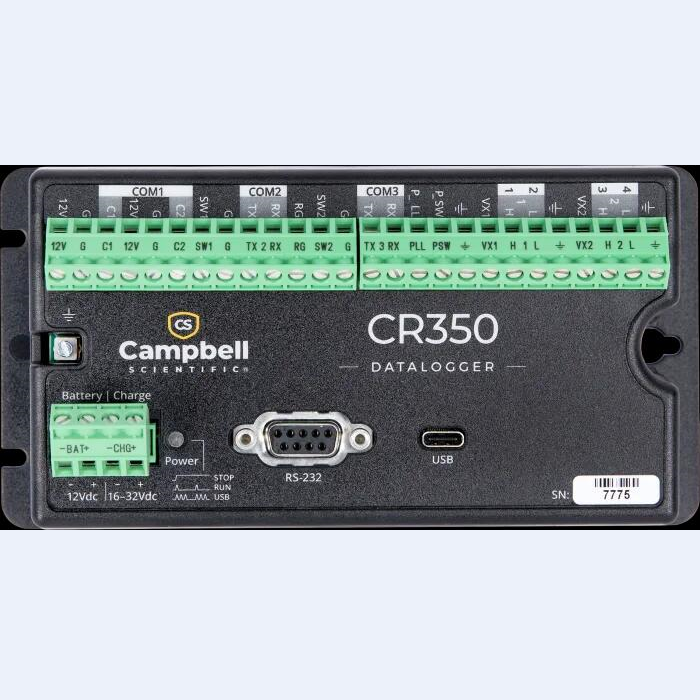

CR350测量和控制数据采集器
支持RS-485的紧凑型数据采集器
小型应用的理想之选
概览
CR350是一款多功能、极低功耗、紧凑型测量和控制数据采集器。这款入门级数据采集器拥有丰富的指令集，可以测量大多数水文、气象、环境和工业传感器。CR350可集中数据，通过各种网络提供数据，并使用您所需的协议进行传输。CR350还执行用于控制和M2M通信的自动化现场或远程决策。此数据采集器非常适合需要长期远程监控的小型应用程序。
优势与特点
- 两个专用SDI-12端子，用于扩展SDI-12传感器的使用
- 极低的电流要求
- 两个专用RS-232/RS-485终端，支持智能传感器或调制解调器
- 使用PC软件和USB-C连接的便捷设置
- 能够测量模拟和数字传感器
- 值得信赖的 Campbell Scientific 品质，集成浪涌和ESD保护
- 集成电台选项，可无线连接到另一个节点或互联网网关
- CR350-WIFI是短距离无线IP通信的理想选择
- 可拆卸接线端子排，便于接线
- 能够使用内置的蜂窝或卫星外围设备在任何地方进行通信
- 集成太阳能电池充电调节器
- 可灵活连接PakBus、Modbus、DNP3、GOES和其他标准通信协议
- 多个通用I/O和可编程性，用于分析和控制测量采集
- 事件驱动的通信和通知的物理输出
以下介绍了 cr300, cr310, 和 cr350 数据采集器的主要区别：
CR310 和 CR350 提供可拆卸连接器。
CR310 包括一个 10/100 以太网连接。
CR350 有两个独立的 RS-232/RS-485 端口和 USB-C。
CR350 包括 Wi-Fi、蜂窝或以下无线电选件，适用于不同地区：
注意：Campbell Scientific 不建议将 CR350 用作超过 50 台设备的网络中的 PakBus 路由器。大型数组或字符串变量也可能达到内存限制。对于此类应用，建议使用 CR1000X 测量和控制数据记录仪。
技术说明
CR350是一款低功耗数据采集器，用于测量传感器、分析数据、存储数据和程序。内部锂电池维持时钟运行。主板上的类Basic编程语言和所有Campbell Scientific 的数据采集器一样，支持数据处理和分析。
端子说明
两个 12 V 开关端子 (SW12V)，用于为传感器或通信设备供电，2100 mA
两个传感器激励或连续 0.15 至 5 V 端子（VX1、VX2），用于传感器激励或输出控制
四个多用途模拟输入端子模块（SE1-SE4）
模拟功能 (SE1-SE4)
模拟输入 4 个单端或 2 个差分输入端，范围为 -100 至 +2500 mV 和 ±34 mV 24 位 ADC
4 至 20 mA 或 0 至 20 mA 输入（仅限 SE1、SE2）
数字 I/O 功能（SE1-SE4）由 3.3 V 逻辑电平组成，用于
高频计数器（35 千赫）
脉宽调制
中断和定时器输入
周期平均（200 kHz，取决于振幅）
两个脉冲计数终端（P_SW、P_LL）
P_SW
开关闭合（150 赫兹）
高频计数器（35 kHz）
P_LL
低电平交流（20 kHz）
高频计数器（20 kHz）
两个控制端子（C1、C2）： C 端子可通过软件配置数字功能
数字 I/O 功能包括 5 V 输出和 3.3 V 输入逻辑电平，用于
SDI-12
高频计数器（3 千赫）
开关闭合（150 Hz）
一般状态/控制电压源 5 V；10 mA @ 3.5 V
中断
串行异步通信 Tx/Rx 对
技术参数
产品规格
|
工作温度范围 |
-40° to +70°C |
|
- 非冷凝环境 |
|
|
最大扫描速率 |
10 Hz |
|
外壳材料 |
高抗冲击聚碳酸酯 |
|
模拟输入 |
4 个单端或 2 个差分（单独配置） |
|
脉冲计数器 |
8 (P_SW, P_LL, C1, C2, and SE1 to SE4) |
|
电压励磁端子 |
2 (VX1, VX2) |
|
通讯端口 |
USB Type C 2.0 |
|
RS-232 |
|
|
RS-485 |
|
|
开关12伏 |
2个终端 |
|
数字 I/O |
7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外情况： C2 和 P_SW 不进行脉宽调制。 |
|
模拟输入限值 |
-100 to +2500 mV |
|
模拟电压精度 |
精度规格不包括传感器或测量噪声。 |
|
±(0.04% 测量值+偏移值) at 0° to 40°C |
|
|
±(0.1% 测量值+偏移值) at -40° to +70°C |
|
|
模数转换器 |
24-bit |
|
电源要求 |
充电器输入 (CHG) 为 16 至 32 伏直流（电源转换器或太阳能电池板输入的最大电流限制为 1.1 A。） |
|
实时时钟精度 |
±3分钟.每年(可选GPS校正至±10 µs) |
|
互联网协议 |
Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS, MQTT(S) |
|
通信协议 |
PakBus, PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12, 及其他 |
|
CPU 驱动器/程序 |
50 MB 串行闪存 |
|
数据存储 |
50 MB 串行闪存 |
|
空闲电流消耗，平均 |
0.5 mA (@ 12 Vdc) |
|
有源电流消耗，平均 |
· < 1.5 mA (@ 12 Vdc 1 Hz扫描，1次模拟测量) |
|
8 mA (@ 12 Vdc时，处理器始终处于打开状态) |
|
|
尺寸 |
16.3 x 8.4 x 5.6 cm (6.4 x 3.3 x 2.2 in.) |
|
重量 |
288 至306 g，取决于所选的通信选项 |
兼容性
请注意：以下是主要的兼容性信息。并非所有兼容产品的全面列表。
软件
兼容产品 备注
DevConfig 2.26 或更高版本
LoggerLink 1.5 或更高版本
LoggerNet 4.7 版或更高版本
LoggerNet 移动连接 1.1 版或更高版本
PC400 4.7 或更高版本
4.4 或更高版本
其他兼容性信息
传感器
CR350 具有多种通道类型，可与几乎所有可用的传感器兼容。其中包括模拟输出电压（0 至 2.5 V）和电流（0 至 20 mA 或 4 至 20 mA）传感器、热敏电阻和热电阻等。它还兼容脉冲或频率输出传感器，如风速计、雨量计和流量计。CR350 数据记录仪不能应用反向激励，也不能与某些电导率或土壤母质电位传感器一起使用。
SDI-12、Modbus、 和其他串行传感器。CR350 还在 COM2 和 COM3 上支持真正的 RS-232 和 RS-485，以及专用的 RS-232 DB9 端口。
测量和控制外设
CR350 兼容低电流和低电压固态继电器，但不兼容 SDM 或 CDM 设备。
软件
CR350 系列与 CRBasic（3.6 或更高版本）兼容。
机箱
ENC10/12 或 ENC12/14 机箱适用于大多数基于 CR350 的系统。
通信
CR350 可通过 USB 端口直接与 PC 通信。兼容的遥测设备包括 RS-485 转换器、数字蜂窝网关、射频遥测和卫星发射机（HDR GOES、Argos、Meteosat、Iridium 和 Inmarsat）。数据可在 iOS 或 Android 设备（需要我们免费的 LoggerLink 应用程序）、CD295 DataView II 显示器或其他第三方设备上查看。
