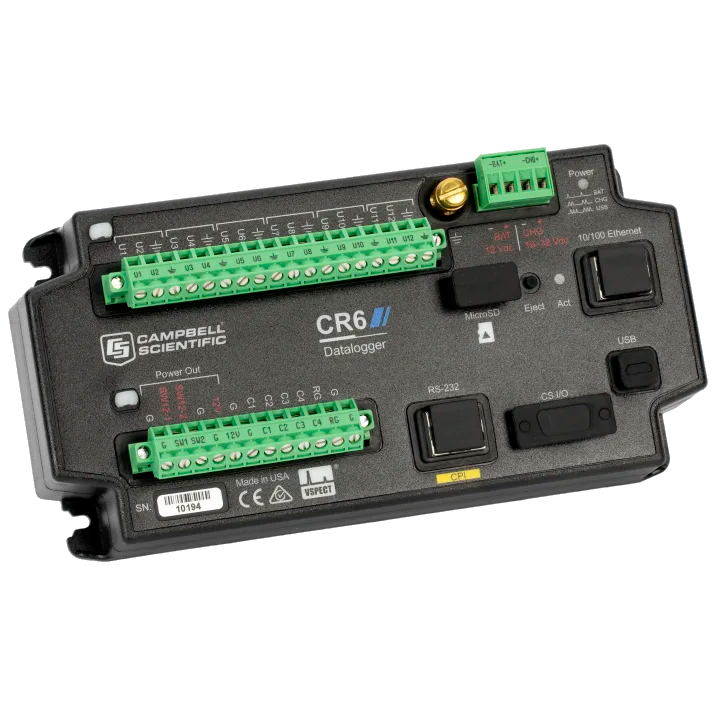

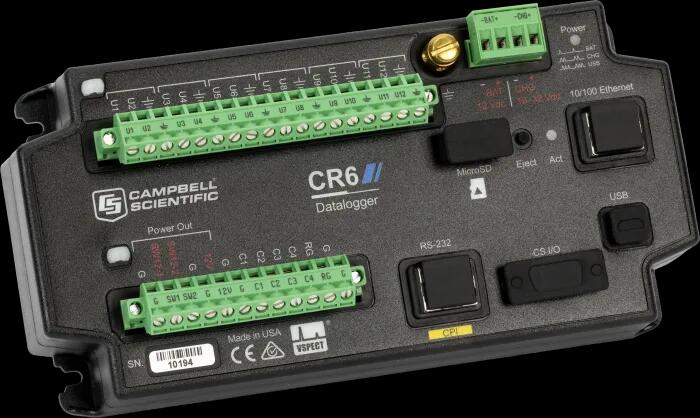

CR6通用型数据采集器

坚固耐用、内置连接功能的无线边缘设备和网关

专为岩土、结构和环境项目设计

概述

CR6 自动监控平台是基于数十年的基础设施和环境监控经验而设计的，已被全球一些最大的监控网络所采用。凭借同时作为边缘设备和网关的独特能力，它简化了网络，否则就需要独立的设备来提供完整的数据访问。

这种独特的平台适用于可靠性、灵活性和兼容性对成功至关重要的场合。CR6 生态系统支持一系列功能强大的外围设备，可增加通道容量、分布式测量和通信功能，以及动态测量振动线传感器。

包括 CR6 在内的坎贝尔科学公司振动线测量设备是唯一使用 VSPECT® 专利技术的设备。VSPECT 可过滤传感器的外部噪声，为您提供有关振动线测量质量的诊断信息。

优势与特点

• 内置连接功能的一体化边缘设备和网关
• 使用 VSPECT 进行本机振动线测量
• 集成的通信选项、电荷调节器和可扩展存储，使操作更简单，成本更低
• 可配置通用 (U) 测量和控制终端，以测量几乎任何传感器或应用
• 提供金宝科学公司合格的支持人员
• 专为极端环境下的长期运行而设计和制造

 技术说明

CR6 是目前唯一可作为边缘设备和网关连接使用的监测平台，提供了坚固耐用的行业标准设计，具有通用的传感器兼容性和通信选项，并包括用于振动导线测量的 VSPECT。

边缘和网关设备

在强大的监测网络中，由于存在可变性和现场特定的挑战和限制，通常需要使用各种设备来实现全部功能。CR6 具有内置和模块化的测量、处理、控制和通信功能，是唯一需要的设备。

作为网关设备，CR6 可将测量到的数据转换为所需的格式或协议，以便在计算机或云上实现网络无缝通信。进入网络不需要单独的边缘设备，因为 CR6 也扮演了这一角色。此外，CR6 还可通过扩频无线电、Wi-Fi、串行和 RS-485 连接设备形成网络。

使用 CR6 作为边缘设备和具有连接功能的网关，可以使您的监控程序在单一平台上实现标准化。这简化了采购、库存管理和整体所需的知识库。CR6 支持超过 35 种 M2M 协议，包括 PakBus、MQTT、DNP3、IPv4、IPv6、HTTP/HTTPS 和 PPP。连接选项包括蜂窝电话、无线电、卫星、以太网和 Wi-Fi。通过这些通信方法可以访问关键数据，并接收由用户配置的阈值和事件触发的警报。

使用 VSPECT 的原生振动线

VSPECT 是坎贝尔科学公司用于测量振动线传感器的专利技术，可显著改进振动线传感器的测量，而无需考虑传感器的制造商。有关这项独特技术的更多详情，请访问我们的 VSPECT® Essentials 网络资源。

集成优势，简化操作，降低成本

CR6 的综合优势和功能使其成为最灵活的平台。除了与全球可用频率兼容的多个扩频无线电选项外，它还包括 Wi-Fi、以太网以及与模块化蜂窝和卫星调制解调器的兼容性。使用坎贝尔科学公司的通信外设可确保完全兼容和极低功耗。

内置充电调节器可直接连接主电源或太阳能电池板，用于保持电池电量充足。智能设计和维护的电源可确保长期功能，并有助于在需要时从关键事件中捕获数据。

对于定期数据采集间隔或远程访问，4 MB 的板载 CR6 内存可能就足够了。但是，如果您的应用需要高测量频率、长时间无人值守部署或数据存储冗余，CR6 可通过 microSD 卡内置可扩展内存。

通信选项

CR6 自动监控平台提供不同的集成通信频率无线电选项。

CR6-WIFI

CR6-WIFI 出厂时配置为 Wi-Fi 接入点。此外，CR6-WIFI 还可以配置为加入具有标准或企业 (EAP) 安全性的现有 Wi-Fi 网络。

CR6-RF407

这款 900 MHz、250 mW、跳频扩频无线电选件可加入由其他 CR6 组成的高速 “网状拓扑 ”无线电网络，是中距离、免许可证无线电通信的理想选择。

CR6-RF412

这款 922 GHz、250 mW、跳频扩频无线电设备主要为澳大利亚和新西兰的非授权操作而设计，可加入由其他 CR6 组成的高速 “网状拓扑 ”无线电网络，也是中程、免许可证无线电通信的理想选择。

CR6-RF422

这款 868 MHz、25 mW 选件包括先听后说（LBT）和自适应频率敏捷性（AFA），在欧盟使用，是中短程、免许可证无线电通信的理想选择。它可以使用附带的 RF422 无线电设备加入由其他 CR6 组成的高速 “网状拓扑 ”无线电网络。

CR6-RF452

有了这个内置 900 MHz、1 W 跳频扩频无线电选件，CR6-RF452 就可以成为 “星形拓扑 ”网络的一部分，在该网络中，所有射频 (RF) 通信都会通过网关返回。该选件是远距离、免许可证无线电通信的理想选择。

通用测量和控制终端

通用或 “U ”端子允许对每个端子进行配置，以测量多种不同类型的传感器输出。这样，CR6 就可以用于许多不同的应用，而无需考虑所需的传感器类型--模拟、数字、智能或振动线。这种几乎无限的传感器阵列包括倾角仪、气象、水文、压强计、水质等。通用通道的灵活性使您能够为所有项目统一使用一个监测平台。

支持人员

超过 45 年来，Campbell Scientific 一直以其出色的客户支持而著称，我们拥有经验丰富的产品工程团队、知识渊博的技术支持、服务周到的销售人员以及以市场为导向的专业人员，他们致力于确保您的项目在整个生命周期内取得成功。

坚固耐用的设计

所有 CR6 自动监控平台的独特之处在于其设计和制造工艺，可确保在最极端的环境中也能正常运行。每台 CR6

包括浪涌静电放电 (ESD) 和过压保护以及防尘保护。

经过冲击和振动耐受性全面测试。

在整个工作温度范围（标准温度范围 -40°至 +70°C，扩展温度范围 -55° 至 +85°C）内进行了工厂试验室测试。

经过数百次实际应用验证。

采取这些极端措施，才能生产出故障间隔时间 (MTBF) 为 557 年的产品！这意味着，如果您现在购买 CR6，在保修期（三年）内出现故障的概率为 0.6%。CR6 自动监控平台将在您的整个项目中持续使用，即使这意味着几十年。
