压力测量

压力量程	压力类型	分辨率	最大工作压力	精度**
0~70kPa	G*	1Pa	77kPa	0.15%FS
0~200kPa	G*/A	10Pa	220kPa	0.05%FS
0~700kPa	G*/A	10Pa	770kPa	0.05%FS
2MPa	G*/A	100Pa	2.2MPa	0.05%FS
7MPa	G*/A	100Pa	7.7MPa	0.05%FS
20MPa	SG	1kPa	22MPa	0.05%FS
35 MPa	SG	1kPa	38.5MPa	0.05%FS
70 MPa	SG	1kPa	77MPa	0.05%FS
100MPa	SG	10kPa	110MPa	0.05%FS
140MPa	SG	10kPa	154MPa	0.05%FS

*7MPa以下量程包括负压量程

**精度包括非线性、迟滞、重复性误差，温度补偿-10~50°C



通用规格

规格	说明
分辨率	最大5位数字
耐压极限	2XFS （140MPa量程为200MPa）
显示	压力读数：5位带半位字符；百分数：2.5位带1/4位字符
压力棒状图	20个字段的环形棒状图，最小增量范围的5%
显示刷新	每秒2次
最大/最小值	可被禁止/启用，支持刷新
开关测试	压力开关测试，支持测量压力开关回路阻抗值最大为200 Ω
电压输出	可设置0~5V模拟输出信号，可设置为与压力成比例或定值
报警输出	支持
可调节支架	可旋转320%前面盘可旋转348°
菜单锁定	支持
RS232接口	支持
网络功能	支持最多99台DPI 104,通过菊花链连接
IDOS压力模块	支持，请见IDOS规格
电池续航	9V碱性电池，型号为MN1604
压力接口	70MPa以下为1 /4NPT或BSP外螺纹）5力接口 lOOMPa以上为9/16-18 UNF外锥螺纹压力接口
封装	外壳材料ABS/PC塑料，密封类型4/1P65
介质兼容性	与不锈钢或Inconel合金兼容
储存温度	-20-70°C
振动与冲击	BS EN61010:2001, DefStan 66-31,8.4 Cat III
EMC	EMC:EN61326:1997 + Al:1998  + A2:2001 + A3:2003 BSEN 61010-1:2001, BS EN 60079-0:2006 BS EN 60079-11:2007,机械安全设备定向等级SEP
IS防爆认证	ATEXII1G, EEx ia IIC T4; lECExZone 0, Ex ia   IIC   T4 cETLExiallCT4, ZoneO
尺寸及	直径95mm （含压力接头）,厚度55mm，
重量	约350g

 附件

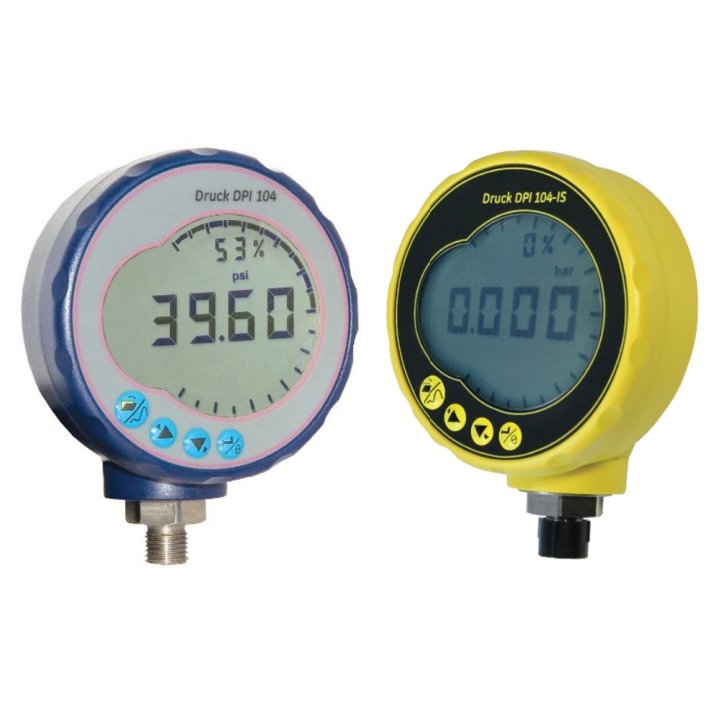

DPI 104 （普通型）

PC 串口连接线，P/N IA4090-1-V0

DPI 104供电线，P/N IA4101-1-V0,用于为 IDOS 模块供 电，需同时选择3

外部电源适配器，用于为IDOS模块供电，P/N 191-129

4.8针输出插槽，用于开关测试、电压输出和报警，P/N 1S- 04-0027

5.9/16X18 UNF 转接至 HTP1, P/N 182-190



DPI 104 （本安型）

1.8芯匹配接口，适用于开关测试和报警功能，P/N 1S-04- 0027

2.9/16 x 18 UNF-3/8 BSP 转换接头，可用于连接 HTP1, P/N 182-190

DPI 104-IS外部电源（仅限安全区域使用），P/N 191-350

PC串口连接线（仅限安全区域使用），P/N IA-4090-2-V0



气压和液压测试套件

包含了 DPI 104的气压或液压的校验与测试套装。



低压气压测试套装组件

PN： PV210-104-P-l（BSP）或-2（NPT）

包括部件：DPI 104 （量程到2MPa） ，PV 210气压测试手

泵，压力管，接头，密封组件和便携箱



气压测试组件

PN： PV211-104-P-l（BSP）或-2（NPT）

包括部件：DPI 104 （量程到2MPa） ，PV211气压测试手

泵，压力管，接头，密封组件和便携箱



液压测试组件

PN： PV212-104-H-l（BSP）或-2（NPT）

包括部件：DPI 104 （量程到lOOMPa） ，PV 212气压测试手 泵，压力管，接头，密封组件和便携箱
