产品概述

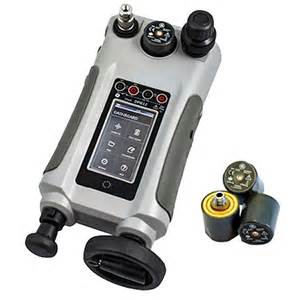

DPI 612可换量程压力校验仪

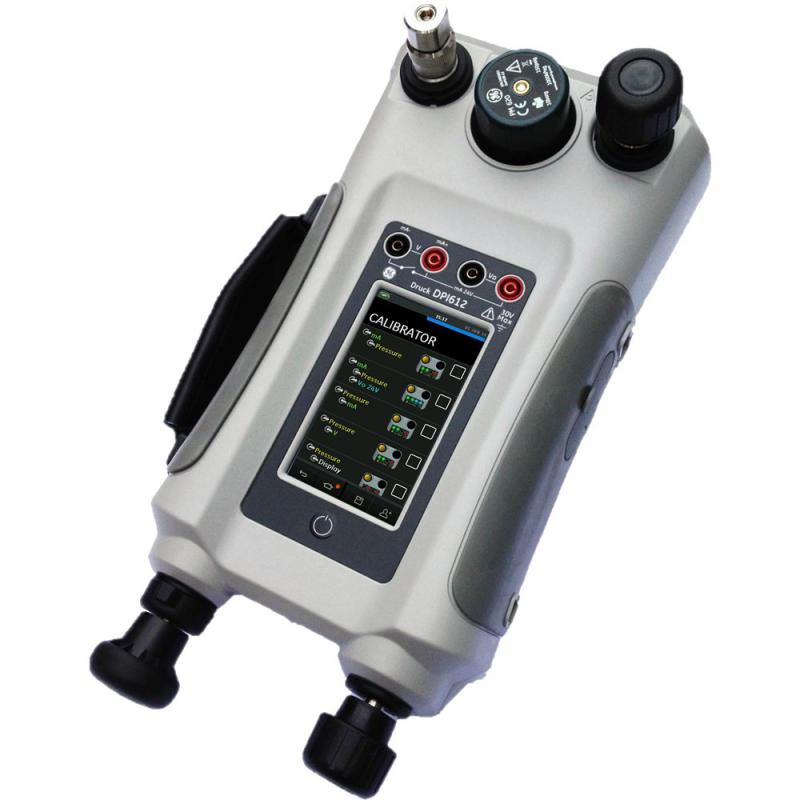

DPI 612系列是坚固的气/液压一体式可换量程压⼒校验仪，
可以通过更换PM压⼒模块实现快速的压⼒量程切换，同时还可以实现过程信号的测量以及回路供电，具有强大的造压能⼒、更⾼的准确度以及更简洁的触摸操作界⾯。Druck从1984年开始推出DPI 600系列产品后，DPI 600系列产品在⼀体式压⼒校验仪领域中一直备受市场认可。基于近半个世纪的压⼒测量和校准经验的积累以及技术能⼒的储备，德鲁克DPI 612系列通过将造压功能、信号测量及回路电源功能集成于一体，同时实现了压⼒模块的可变量程，为压⼒校准提供更佳优异的便捷性和可靠性。
此外，德鲁克先进的工艺流程和精密的加工能⼒保障了该系列产品的特优性能，其⾼效造压能⼒以及精密的压⼒调节功能依赖于生产过程中严格的选料及公差要求。严格的外壳材料遴选以及精密的开模保证DPI 612的坚固耐用并满足全天候使用的要求。
DPI 612系列具备独特的简易压⼒接⼝设计，并采用了全新的模拟和数字微电子技术来实现高精度的电气测量性能。
特性
• 一体式的压力校验系统：压力源信号测量和记录功能，误差分析功能
• *优的便携式压力校验精度
• 快速造压 – 真空至 100MPa
• 简单易用的触摸屏操作
• 压力快速接头和连接管减少现场泄露
可靠高效的造压能力
三种型号覆盖真空至 100MPa 的压力范围
l 30 秒产生 2MPa 的气体压力
l 10 MPa 的高压气压能力,现场不再需要气瓶和调压阀
l 100 MPa 液体造压能力
灵活的量程切换 – 直接更换压力模块就可以,主机不需任何设置和改变
l 可变量程满足不同应用,减少停机时间
l 31 种可互换的压力模块,量程Min2.5kPa,Max 100MPa
l 准确度高至 0.005% FS
l “热插拔”,即插即用,无需额外工具和密封件
DPI 612 Flex 系列的压力模块可以实现自由互换,可工作于任意的主机上,另外还可以和我们的另一个型号DPI 620 Genii多功能校验仪的压力模块通用
电信号功能
与压力的高准确度匹配
DPI 612 Flex 系列保留了 DPI 610 系列的各项电气测量和输出功能,并大大提高了测量的准确度和简化了电气的连接方式
DPI 612 Flex 的电信号测量的准确度包含了一年的稳定性,温度影响以及校准标准的不确定度,使其准确度指标比 DPI 610 系列高三倍左右
简化了电气测量的接线方式,电气插口为四个4mm 的插口
技术参数
| 通用指标 | |
| 显示屏 | 尺寸 : 4.3 英寸瓶 . 480 × 272 像素 . 彩色液晶触摸操作屏 |
| 内存 | 8Gb ( 标配 l) ,用于存储校准过程,校准数据以及其他存储的数据 |
| 语言 | 中文操作菜单 |
| 压力单位 | 25 种压力单位可选（某些地区可能会设置减少可选的压力单位） 出厂校准证书上的数据会用三种压力单位来表示,这三种压力单位基于 bar, psi 和 Pa |
| 使用环境温度 | -10~50℃,当使用外部电源适配器 IO620-PSU 供电时为 0℃~ 40℃,对于液压型主机 DPI 612 hFlexPro,当使用水作介质时使用温度范围:4 ~ 50℃ |
| 储存温度 | -20℃~ 70℃ ,液压型主机 DPI 612 hFlexPro 内部有水时为 4 ~ 70℃ |
| 防护等级 | IP 54,防尘和防各个方向的水溅 |
| 使用环境湿度 | 0 ~ 90% RH ,非凝露,符合 Def Stan 66-31, 8.6 cat III |
| 冲击 / 振动 | BS EN 61010-1:2010 / MIL-PRF-28800F CLASS 2. 经过 1 米跌落测试 |
| 使用海拔范围 | 2000m 以下 |
| EMC | BS EN 61326-1:2013 |
| 电气安全 | BS EN 61010-1:2010 |
| 压力安全 | 压力设备导则 – Class: Sound Engineering Practice (SEP) |
| 外壳材料 | 高性能的橡胶和亚克力等材料 |
| 认证 | CE 标记 |
| 供电 | 标配锂电池供电（订货号 :CC3800GE）; 容量 : 3800 mAh 14.1Wh. 正常电压 : 3.7 V. 充电环境温度 : 0 ~ 40℃,放电 温度温度 : -20? ~ 60℃,充 / 放电循环 : > 500 次 > 70% 容量 电源适配器/充电器 (GE 订货号 : IO620-PSU) 为标配,也可以使用 8 节 5 号电池来供电 |
| 电池工作时间 | 使用锂电池供电时为 12~26 小时,具体取决于使用的功能 使用干电池供电时同样也是 12~26 小时,具体取决于使用的功能 |
| 接口 | USB type A, USB type mini B |
订购信息
请按技术规格表中的信息提供完整的型号。比如订
购一台标准的 DPI 620 pFlexPro 2MPa 的套件,则型号为DPI 612, PFP, 20G,此订购信息表明为套件,会包含 DPI 612 pFlexPro 技术规格表中标记的各种附件。如果订购的压力量程不在技术规格表中,比如订购35kPa 量程,则型号为 DPI 612, PFX, 00,然后还需要另外单订 PM 620 压力模块 , 35kPa 量程。此型号仅包含可充电电池组件,没有其他附件。
附件
备注 – 附件前带 * 号的是订购套件时套件里的标准附件,请查阅技术规格表。
* 便携包 (P/N IO620-CASE-3)软质便携保护包,配有肩带和大容积
附件口袋,可以携带各种附件。
备用可充电电池组 (P/N IORBAT-7W)
备用的锂电池,可用于 DPI 611 和 DPI612 系列的主机
备用电源适配器 (P/N IO620-PSU)
电源适配器,同时也是充电器,配有各种电源插座插头,输入电压100~240V, 50/60Hz。
电池充电座 (P/N IOBAT-7-DC)
外部的电池充电座以及通用的充电头,可以对备用电池进行充电,一次完全充满的时间大约为 6 个半小时。
USB 电缆 (P/N IO620-USB-PC)
用于电脑与 DPI 612 的连接。
IDOS 转 USB 转换器(P/N IO620-IDOS-USB)
用于外部 IDOS 压力模块连接到 DPI 612 主机。使用该附件时同时还需要 USB 电缆（P/NIO620-USB-PC）。
USB 转 RS 232 电缆 (P/N IO620-USB-RS232)
为 DPI 612 提供 RS 232 接口。920-651A
* 潮气污物隔离器
用于隔离各种水分 / 污物进入 DPI612 以及避免气压系统之间的相
互污染。其一端可以直接接到 DPI612 的快速接头上,另一端的接口为和 DPI 611 快速压力输出口相同。 仅适用于气压型号,不适用于液压 DPI 612 hFlex 型。
*P/N IO620-IDT621: 最大工作压力 2MPa
*P/N IO620-IDT622: 最大工作压力 10 MPa
压力快速接头和连接管
以下连接管和压力接头同时可以适用于 DPI 612Flex, DPI 611 以及 DPI 620 系列的压力基座。
*IOHOSE-NP1: 1 米气压连接管,Max压力 4MPa
*IOHOSE-NP2: 2 米气压连接管,Max压力 4MPa
*P/N IO620-HOSE-P1: 1 米气压连接管,Max压力 40MPa
P/N IO620-HOSE-P2: 2 米气压连接管,Max压力 40MPa
*P/N IO620-HOSE-H1:1 米液压管,Max压力 100MPa
P/N IO620-HOSE-H2:2 米液压管,Max压力100MPa
P/N IO620-BSP: G 螺纹接头套件,G1/8 外螺纹, G1/4外螺纹 , G1/4 内螺纹 , G3/8内螺纹和 G1/2 内螺纹
P/N IO620-NPT: NPT 压力接头套件 1/8″ 外螺纹 1/4″ 外螺纹 , 1/4″ 内螺纹,3/8″ 内螺纹以及1/2” 内螺纹
P/N IO620-MET: M14*1.5 内螺纹和 M20×1.5 内螺纹接头
P/N IO620-COMP 比较测试泵接头
为了提高校准效率,可以通过比较测试泵选件将
两个被检表接在一起该选件的一端可以直接接在
DPI611 上,另一端提供两个压力输出口。
压力释放阀
用于保护 PM 620压力模块以及被检表,避免过压。
