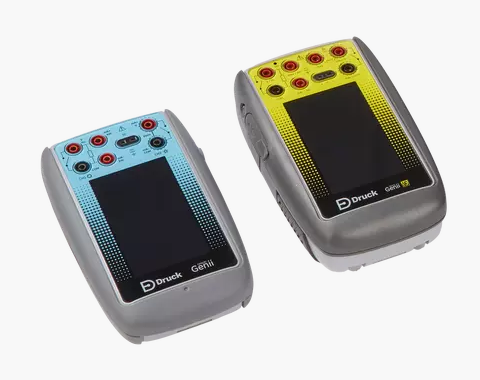

DPI 620 Genii压力校验仪

德鲁克DPI 620 Genii压力校验仪是便携式压力校验仪产品线中的旗舰产品，DPI 620 Genii采用模块化设计，主机、压力模块、压力基座、压力模块基座均具备可互换的特征，这使得其具备了在实验室及现场应用时多种量程、多种精度灵活可变的优良压力校验性能。与此同时，DPI 620 Genii在主机中也集成了HART/Fiedbus/Profibus通讯功能。

因此，高度集成的压力、电信号、频率和温度校验功能以及HART手操器功能，使其可以灵活、便捷地对绝大部分过程仪表（包括变压器、传感器、指针表/指示仪、开关、计数器、热电阻、热电偶以及阀门等）进行高精度的设置、测试盒校准作业。



德鲁克DPI 620 Genii多功能压力校验仪特点

● 集压力、电信号、温度和频率的校验功能于一体

● 支持HART/Fidldbus/Profibus

● 低使用成本：模块化设计，各部件可作为独立的仪器使用

● 模块化压力测量单元，量程及精度易于扩展

● 造压能力高可达10MPa气体和100MPa液压

●压力量程可覆盖2.5kPa至100MPa

● 本安认证版本可选

● USB接口

● 高容量电池组，续航时间久

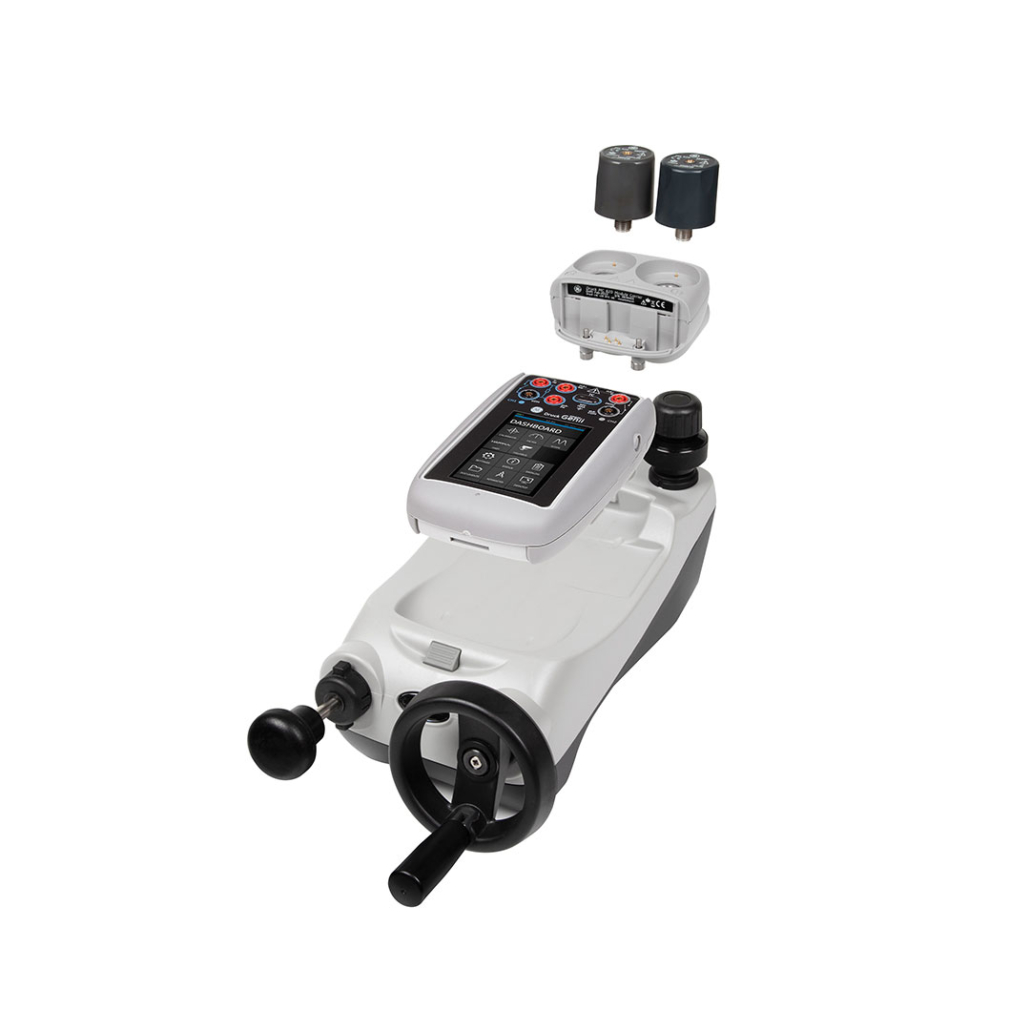

模块化设计

DPI 620 Genii系列先进模块化校验仪和HART/Fieldbus 通讯器仅使用四个系统部件，提供了原来需要使用多种仪表才能实现的复杂功能，这几个部件包括：
　　●DPI 620G - 多功能校验仪HART/Fieldbus通讯器
　　●PM 620 - 可互换的数字压力模块，“即插即用”
　　●MC 620G - 压力模块基座
　　●PV 62XG - 压力基座

精度 (PM620)

德鲁克自有的硅谐振压力传感技术(TERPS) 使得PM620可换量程压力模块的准确度最高可达士0.004%FS。若将长期稳定性以及温度影响(-10~50°C)考虑在内，总不确定度可达士0.0125%FS。这保证了仪器在两个校准周期之间的准确性和可靠性。

压力量程可互换(PM 620)

DPI 620系列充分利用了PM 620可互换压力模块的灵活性，使得现场校验可以方便的根据被检表的量程来更换压力模块，在不同的使用场合下保证高准确度。

●现场即换即用，自动匹配

●轻松手拧连接:无需工具、密封件，无需线缆连接

●31种压力量程可选:最小量程2.5kPa， 最大量程100MPa

●准确度高达0.004%FS

PM 620压力模块为新一-代数字输出模块，采用全新的传感器技术，并创造性地设计了无需工具就可进行压力量程互换的结构和密封形式，并且无需电缆就可实现自动识别并进行信号传输。PM 620系列压力模块可以单独进行校验，减少了用户保有仪器的数量、降低了使用成本，并减轻了送检时需要携带大量仪器的麻烦。

造压功能(PV 62X/G)

与DPI 620 Genii搭配使用的PV系列压力基座包括三种型号，可产生从95%真空至100 MPa的压力。可靠、高性能的压力系统提供了快速简单的打压功能以及精密的压力调节。

●PV 621G: 95%真空至2MPa气压

●PV 622G: 95%真空至10 MPa气压

●PV 623G: 0至100MPa液压

PV 621及622型压力基座可通过简便易用的换向阀方便地从产生真空切换为产生正压，高效省力的压力泵以及精密的容积调节器保证了压力的快速产生以及精密调节。

PV623型压力基座内置储液罐，可以使用矿物油或水作为传压介质，预压泵可以成排气和充液功能，内置增压器让大压力的实现更轻松。

因此，PV系列压力基座的造压功能具备如下特点:

●造压速度快，无论是气压2MPa或液压100MPa， 都可以在30秒内轻松完成

●无需使用气瓶可实现10MPa气压输出

●基于人体工程学设计以及可拆卸手/肩带，使整个DPI 620 Genii系统在实验室或现场使用均便携且易用

●经过广泛验证的机械结构能保证极高的全系统可靠性

●本安认证版本可选

多通道(MC 620G)

MC 620模块基座固定于DPI 620.上部,提供2路独立的压力测量通道。可选用PM 620 2.5kPa至100MPa各量程压力压力模块。简单的螺纹连接，无需额外工具，即可完成压力密封及电信号连接。

HART手操器

DPI 620 Genii多功能校验仪具有完备的HART功能。其功能性、简便性和便捷升级等特点，使其多年来备受用户青睐。它可以组态所有. HART注册设备而无需转接(如安培表、压力校验仪、电源和回路电阻等)，即可完成mA调整和变送器校准。

因此，DPI 620 Genii系统可以帮助用户显著减少设备库存及购置成本，并极大程度.上简化维护工作。HART手操器功能总结如下:

●查看，修改，复制和保存设备配置信息

●离线创建和修改配置文件

●上传设备配置信息到电脑

●单台设备就可以同时测量和输出模拟变量

●可为待测件提供24V供电

●可为测试回路提供2300电阻

●免费软件升级及DD文件库升级

WinCE系统

DPI 620 Genii搭载了Windows CE操作系统，因而可以看做一台具备强大功能扩展性的多功能校验仪。您可以轻松获得与常用的Windows操作系统类似的人机交互体验，例如文件管理、文件创建、浏览Excel/PPT/Word/PDF及图片和视频等。这意味着操作人员可以在工作时方便地查阅使用手册、培训资料、浏览数据和安装图纸等。

快速压力接口(压力基座)

现场应用时保障压力连接的密封性需要周密考量。DPI 620 Genii的压力接口采用快速接头的设计，和传统的压力接口相比，具有诸多优势:

●所有的转换接头，压力连接管以及附件(包括潮气/污物隔离器)都可以快速简便地与设备连接，不需要额外的密封件和工具，并能保证可靠密封。

●受损的转换接头更换非常简单，减少停机时间。

●保证压力连接的密封所耗费的时间有时甚至超过校准过程的时间。该设计经过了大量验证，能大大减少压力连接的时间。

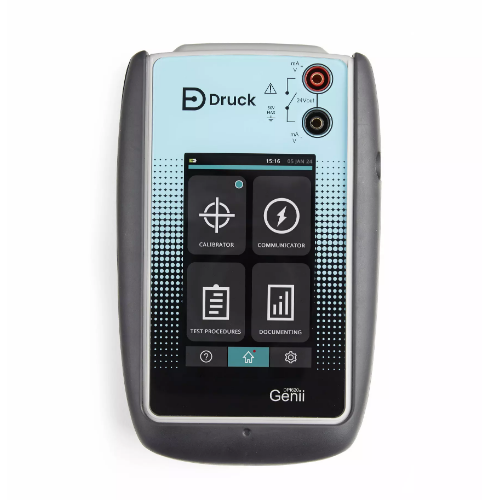

触摸屏操作

DPI 620 Genii系列多功能模块化校验仪的人机交互设计曾获测量杂志2014创新大奖

●操作面板(Dashboard)的设计方式让功能选择更快捷，无需繁琐地点击菜单和按键，轻击功能对应的图标即可。

●任务菜单提供了常用配置的选项，从当前显示界面只需简单的滑屏三次即可完成至另一个任务的选择和切换。

●收藏夹(Favourites)荥单中可以收藏经常使用的或白定义的任务

●DPI 620的触摸屏仅显示必需的功能键，和传统的键盘式仪器相比, 没有复杂的菜单选项，使得仪器的操作界面非常简洁易用。

●电信号功能的接线图可以直接在屏幕上查看。

电信号功能

支持电压、电流、电阻、频率等电信号测量和校准以及热电阻、热电偶的测量和校准。具体信息请见技术指标。

完备的数字化功能

DPI 620不仅适合日常设备维护和校准。它还具有如下功能:

●自动校准程序

●合格/超差(Pass/Fail)数据分析

●多通道

●存储空间可扩展

●软件兼容性，支持德鲁克4Sight2软件及第三方校准管理软件

自动校准程序

通过校验管理软件生成的校准程序能够直接下载到DPI 620中。这些校准程序在DPI 620上以工单的形式显示，每个工单对应一个特定的被测设备。校准程序可以自动的运行，您只需进行打压，数据使会自动保存至DPI 620，之后可以上传至计算机中。

使用DPI 620的自动校准程序能极大的减少校准的时间，从典型的40分钟缩短到10分钟左右(包括设置时间)。通过校准的自动化执行，若将数据处理和生成报告的时间计算在内，则工作时间可以大大缩减。

合格/超差(PASS/FAIL)数据分析

误差分析功能能够计算被测表的误差并进行合格/超差判断。误差能够实时显示，这样便可以更方便地实时进行零点和满量程的调节。

多通道

DPI 620可以最多同时校验六个通道的数据，支持手动采集及定时采集。获取的数据可以直接在屏幕上显示，亦可以传输至电脑以进行进一步的数据处理。

软件兼容性

DPI 620可以和诸多校准和服务软件兼容，包括德鲁克4Sight2。这些软件可以实现校准无纸化，大大降低运行成本、保证合规和提高效率。

高级特性

步进(Step) 或斜波(Ramp) mA输出:可以便捷地将仪器模拟为变送器的输出以测试控制回路、阀门]位置以及系统的安全性。本功能可以设置输出的最终信号值以及手动/自动的信号变化过程，并且支持按以下的选项来进行快速设置:

●%步进:步进值为百分比的形式(例如设置为25%， 五个测试点分别为4, 8, 12, 16和20 mA)

●自定义步长:步长值为自定义的mA数值

●跨度检查:在两个端点间反复输出固定值，例如输出4到20 mA,以检查零点和满量程

斜波:按预先设定好的斜率来线性输出信号是动态测试开关的理想方法。

微调:通过，上下箭头键来进行输出信号的微小调节，该功能主要用于检测行程开关。

开关测试:自动捕获压力开关的闭合和断开值，自动计算切换差。

压力泄漏测试:自动记录和计算设定时间内的系统泄漏状况和泄漏率，最终显示开始压力、结束压力以及压力的变化值和泄漏率。

最大/最小值:捕捉最大/最小值，并计算出平均值。

释放阀测试:捕捉释放阀的排空压力。

比例关系:将测量值转换成过程信号值。例如将mA值按百分比的形式来表示，通过比例化差压流量变送器的输出可以实现流量的修正。

分辨率:在4位数字到7位数字之间可选，可以根据被检表的分辨率来对应调节，以方便进行比较。

帮助: DPI 620随机附带快速指南。此外，主机内存储了完整的电子版的户手册，可以随时在主机上查看详细的内容或打印。亦可以查看电气连接图以指导接线。

ATEX及IEC认证系统

DPI 620 Genii的4个组成部件均获得ATEX和IEC认证，可以在危险区域使用并安全地进行组态操作。

德鲁克4Sight2校准管理软件

德鲁克自行研发的4Sight2校准管理软件旨在通过为用户提供多维度的资产状态及数据、具备可操作性的建议以及不同类型的可视化信息，协助更好地规划资源以便进行更有效的设备维护、提升过程效率并同时满足相关制度及法规。其特性包括:

●自动化高效校准

●自动化排期

●自动化校验数据管理

●自动化校验设备控制

●自动化校验结果储存、报表及证书生成

4Sight2可支持单机或多站点联机使用。其设计理念旨在搭建人、设备、数据及其分析之间的桥梁，帮助用户的运营工作更加简单、高效、安全。

在数据有效性.上，4Sight2可避免诸如数据捏造、誊写错误或者计算错误等的发生。更高的数据质量可帮助提升生产效率、质量及安全性。更多关于4Sight2的信息，请浏览《德鲁克校准- -体化白皮书》。
