产品概述
DPI 880多功能过程信号校验仪
德鲁克多功能便携式校验仪DP| 880系列，具备众多常用的现场检定、维护功能。搭配德鲁克IDOS智能数字输出模块之后，可组成集压力、电信号、热电阻、热电偶、开关量等于一体的过程信号校验系统，且具备良好的经济性。
因此，德鲁克DPI 880系列是现场压力测试与维护、变送器校验、回路设置与诊断、开关校验等应用的理想选择。
特点
●量程范围2.5kPa至70MPa
●输出和测量mA, mV, V, 0),频率和脉冲
●模拟和测量8种电阻和12种热电偶

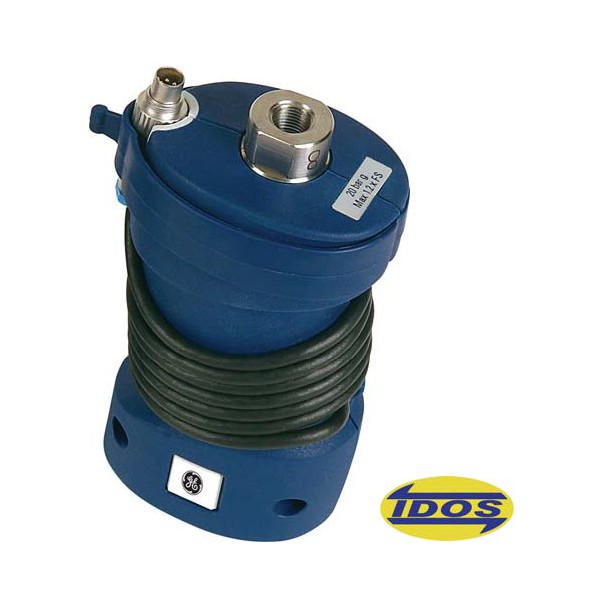

●支持IDOS智能压力模块，精度可达0.01%FS
●开关测试和泄漏测试功能
●超大背光显示屏，直观的菜单界面
●带有实时时间标签的1000点数据存储功能
●便携式设计，坚固耐用、使用便捷
功能
多功能
DPI 880系列是德鲁克出品的多功能过程信号校验仪。
●压力测量/校验(配备IDOS模块)
●支持mA, mV, V, Q,频率和脉冲校验
●支持RTD和热电偶校验
●支持HART回路电阻
●1000点数据存储，RS232接口 (选件E)
压力测试和测量(配备IDOS时)
不锈钢传感器结构
适用于多种流体和气体应用
可编程泄漏测试
及时显示压降和泄漏速率
其他特性
读数保持、最大/最小/平均值、报警和迁移
技术参数
规格
通用规格
|
规格 |
说明 |
|
工作温度 |
-10~50°C |
|
储存温度 |
-20~70°C |
|
湿度 |
0到90%非冷凝，Def stan 66-31, 8.6Cat II |
|
冲击和振动 |
BS EN61010:2001, Def Stan 66-31, 8.4 Cat II |
|
EMC |
BS EN61326- 1:1998 + A2:2001 |
|
安全性 |
电气BS EN61010:2001. PED, Class SEP. CE认证 |
|
显示 |
带背光的图形LCD显示屏，分辨率99999 |
|
尺寸及重量 |
180mmX85mmX50mm,500g |
|
电池续航 |
3节A碱性电池，测量时间>50小时，24V回路电源>10小时 |
电信号指标
|
|
量程 |
精度 |
|
测量 |
0 ~ 120.00mV |
0.02%rdg+2counts |
|
0 ~ 30.000V |
0.03%rdg+2counts |
|
|
0 ~ 55.000mA |
0.02%rdg+3counts |
|
|
0 ~ 4000.0Ω |
0.1 ~ 1.3Ω |
|
|
输出 |
0 ~ 120.00mV |
0.02%rdg+2counts |
|
0 ~ 12.000V |
0.02%rdg+2counts |
|
|
0 ~ 24.000mA |
0.02%rdg+2counts |
|
|
0 ~ 4000.0Ω |
0.1 ~ 1.3Ω |
频率指标
|
|
量程 |
精度 |
|
测量 |
0 ~ 999.999Hz |
0.003%rdg+2counts |
|
|
0 ~ 50.0000KHz |
0.003%rdg+2counts |
|
|
0 ~ 999999cpm/cph |
0.003%rdg+3counts |
|
输出 |
0 ~ 999.99Hz |
0.003%rdg+0.0023Hz |
|
|
0 ~ 50.000KHz |
0.003%rdg+0.0336KHz |
|
|
0 ~ 59999cpm |
0.003%rdg+0.138cpm |
|
|
0 ~ 99999cph |
0.003%rdg+0.5cph |
电压输入 30V Max
触发电压 0 ~ 12V 分辨率0.1V
输出振幅 0 ~ 12V DC；0 ~ 12V AC
热电阻指标
|
测量/模拟输出 |
标准 |
量程 |
精度 |
|
Pt50 (385) |
IEC 751 |
-200 ~ 850℃ |
0.5℃ |
|
Pt100 (385) |
IEC 751 |
-200 ~ 850℃ |
0.25℃ |
|
Pt200 (385) |
IEC 751 |
-200 ~ 850℃ |
0.6℃ |
|
Pt500 (385) |
IEC 751 |
-200 ~ 850℃ |
0.4℃ |
|
Pt1000 (385) |
IEC 751 |
-200 ~ 400℃ |
0.2℃ |
|
D100 (392) |
JIS 1604-1989 |
-200 ~ 650℃ |
0.25℃ |
|
Ni100 |
DIN 43760 |
-60 ~ 250℃ |
0.2℃ |
|
Ni120 |
MINCO 7-120 |
-80 ~ 260℃ |
0.2℃ |
|
Ohms |
0 ~ 4000Ω |
0.1 ~ 1.3Ω |
热电偶指标
|
测量/模拟输出 |
标准 |
量程 |
精度 |
|
K |
IEC 584 |
-270 ~ 1370℃ |
0.6℃ |
|
J |
IEC 584 |
-210 ~ 1200℃ |
0.5℃ |
|
T |
IEC 584 |
-270 ~ 400℃ |
0.3℃ |
|
B |
IEC 584 |
50 ~ 1820℃ |
1.0℃ |
|
R |
IEC 584 |
-50 ~ 1769℃ |
1.0℃ |
|
S |
IEC 584 |
-50 ~ 1769℃ |
1.4℃ |
|
E |
IEC 584 |
-270 ~ 1000℃ |
0.4℃ |
|
N |
IEC 584 |
-270 ~ 1300℃ |
0.6℃ |
|
L |
DIN 43710 |
-200 ~ 900℃ |
0.3℃ |
|
U |
DIN 43710 |
-200 ~ 600℃ |
0.3℃ |
|
C |
0 ~ 2320℃ |
1.0℃ |
|
|
D |
0 ~ 24950℃ |
1.0℃ |
|
|
mV |
-10mV ~ 100mV |
0.2%rdg |
订购信息

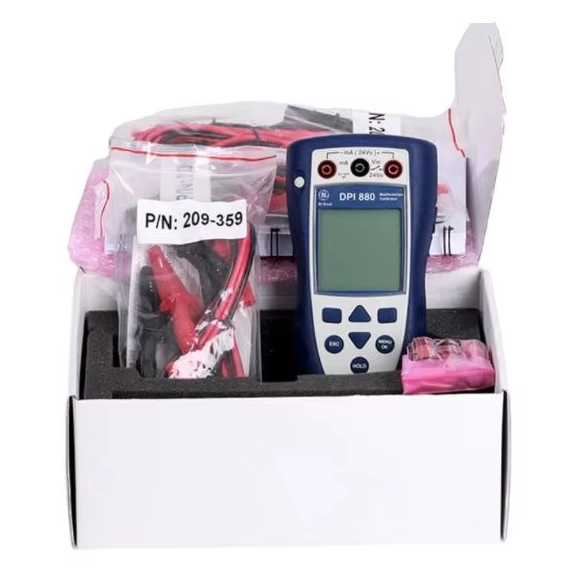

随仪器附有电池、校验证书、用户指南和电气测试导线。
1.型号
2.压力类型:表压/绝压/差压
3.单/双量程:可以在IDOS量程表格中选择一个或两个压力模块。双量程中表压/差压的量程只能作为表压使用。只能有一-个量程可以超过10MPa。双量程压力模块必须为同一精度等级(同为标准精度或高精度)
4. IDOS选型首先要说明型号IDOS UPM-S或UPM_P (标准精度或高精度) ,并指明量程范围、压力类型、压力接口(G1/8或1/8NPT)
附件
|
PN |
说明 |
|
IO800A |
带附件包的软纤维便携包 |
|
IO800B |
皮带扣、腕带/挂环和桌面支架 |
|
IO800C |
镍氢充电电池和外部充电器 |
|
IO800D |
RS232通讯线，DPI 800转PC9针D型口 |
|
IO800E |
数据存储升级和RS 232诵讯线 |
