产品概述

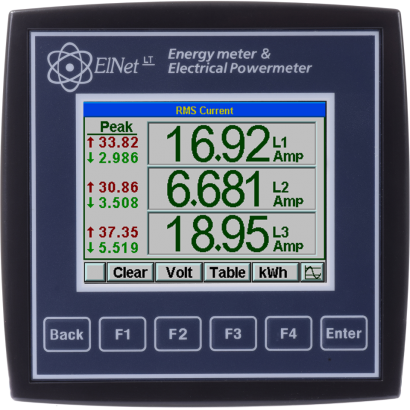

ELNet LT功率表
ELNet LT功率表，旨在满足任何电气安装中对电功率表和电能测量的严格要求。 ELNet LT包括历史数据记录，并支持标准通信协议BACnet和Modbus，并可以通过RS485或以太网TCP轻松集成到楼宇管理系统中。 它是建筑工程师必不可少的工具，它通过显示功率因数，Max 和and Min需求，中性线电流和谐波（直至第64位）来帮助有效利用电能质量分析仪。
精度0.2（0.1％可选的特殊校准）。
每采样周期1,600个。
电气变量显示。
长达6个月的能源数据记录。
内置T.O.U电功率表。
谐波测量–Max 64次谐波。
多语言简单操作菜单。
RS-485通讯端口。
ModBus协议。
可编程输出（S0）。
高分辨率彩色显示屏（320×240像素）。
显示波形和条形图。
安装简单–面板安装。
附加选项：漏电流
测量，零线电流测量，
TCP / IP和Web浏览器，电子邮件警报消息，快速
趋势报告，内部趋势数据库，BACnet。
技术参数
| 电源要求： | 90 ~ 250 VAC |
| 110 ~ 280 VDC | |
| 60/50 Hz | |
| 9VA | |
| 尺寸（HxWxD）： | 96 x 96 x 80 mm |
| 运输重量： | 0.45 KG |
| 运行环境温度： | -20 ~ +70 ºC |
| 存储环境温度： | -20 ~ +80 ºC |
| 湿度： | 非冷凝 |
| 前面板保护： | IP64 |
| 内存大小: | 1MB闪存 |
| 每日电能记录: | 6个月 |
| 通讯协议： | Modbus和BACnet |
| RS485端口： | 最高115200波特 |
| 以太网端口（可选）： | Web浏览器功能 |
输入输出额定值
| 采样率： | 1600个样本/周期 |
| 精度： | 0.2％（实功率） |
| 0.2％（无功率） | |
| 电压线线-线 | 0 – 970 VAC RMS |
| 电压线中性线 | 0 – 560 VAC RMS |
| Max | 1000V RMS连续 |
| 负载 | < 0.06VA |
| 电流：额定 | 0-1 A或0-5 A |
| 过载 | 50 A RMS连续 |
| 耐受 | 100 A 1分钟 |
| 负载 | <0.05 VA |
| 显示： | 高分辨率彩色LCD显示屏（320×240像素）。 |
| Max 输入电压： | 1000V |
| Max输入电流： | 6A |
| 数字输入 | 2输入 |
| 数字输出 | 1输出：S0，干接点最大150mA |
精度 (FS):
| 电压 | 0.20％ |
| 电流 | 0.20％ |
| 电能 | 0.20％ |
| 功率 | 0.40％ |
| 频率 | 0.05％ |
| 功率因数 | 0.50％ |
电能表电器功率计
| 测量参数： | 显示范围直接连接（比例因子1） | 测量直接连接（比例因子1） | 显示范围 |
| 电流 | 0.001 – 8.5A | 0.001 – 8.5A | 0.001 – 99999KA |
| 中性电流(计算） | 0.001 – 8.5A | 0.001 – 8.5A | 0.001 – 99999KA |
| 电压L-N | 0.000 – 560 VAC | 0.000 – 560 VAC | 0.001 – 99999KV |
| 电压L-L | 0.000 – 970 VAC | 0.000 – 970 VAC | 0.001 – 99999KV |
| 频率（赫兹） | 45.001-65.001 Hz | 45.001-65.001 Hz | 45.001-65.001 Hz |
| 总有功功率\相 | 0.000W – 99999MW | ||
| 无功功率总计\相 | 0.000VAR -99999MVAR | ||
| 视在功率合计\相 | 0.000VA -99999MVA | ||
| 功率因数(cap.\ ind.) | -1.000 – 1.000 | -1.000 – 1.000 | -1.000 – 1.000 |
| 总有功电能\相 | 0.001WH – 99999999MWH | ||
| 无功功率总计\相 | 0.001VARH -99999999MVARH | ||
| 表观能量总计\相 | 0.001VAH -99999999MVAH | ||
| 谐波THD V \ I | 0.000 – 100% | ||
| 偏谐波V \ I | 0.000 – 100% |
|
||||||||||||||||||||
