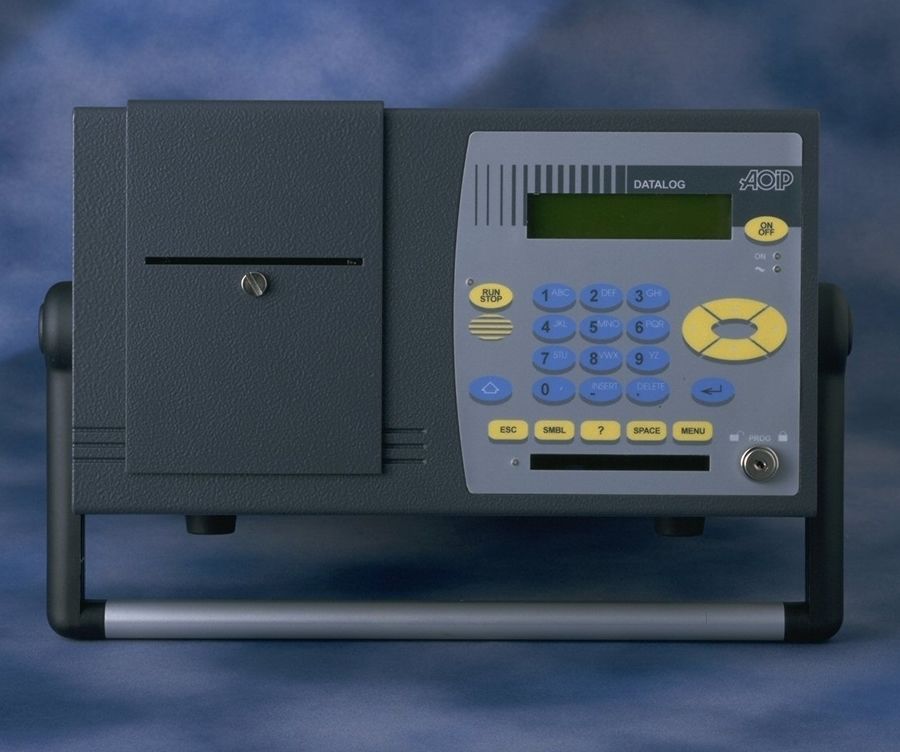

高精度数据采集系统：DATALOG 20 / 90 / 140
DATALOG 系列数据采集系统旨在测量、调节、处理、监控和记录来自所有常见物理传感器的模拟和数字信号。有 3 种不同型号可供选择，分别配有 2 个（DATALOG 20）、9 个（DATALOG 90）或 14 个（DATALOG 140）输入/输出板。
系统有多种配置可供选择，包括输入和输出板，以及内置显示器和打印机等选件。DATALOG 系统对来自物理或电气传感器的模拟和数字信号进行测量、监控和记录。这些信号可以是:
直流和交流电压：0-100 V
电流：0-20 和 4-20 mA，带外部分流器
热电偶 K/T/J/N/E/R/S/B 型......，带或不带冷结补偿
电阻： 0-300 kΩ 0-300 kΩ
热电阻：温度传感器（Pt100 / 500 / 1000...）
应变仪
干触点
DATALOG 配备 RS 232 或 RS 485 接口、ASCII 协议和 Modbus RTU（可根据要求通过调制解调器或无线电进行通信）。与 VISULOG 数据管理软件相结合，可构成先进的实时监控系统。
每个通道可设置 4 个阈值。每个阈值都可与特定的继电器输出相关联，并最终与条件处理相关联。
每个模块可提供 2,000 个通道。这些通道可以是真实的（输入或输出），也可以是虚构的，以便进行数学、布尔和统计计算。计算通道可以在通道上定义，也可以在通道之间定义。可提供 100 个线性化表，每个表包含 40 对点（测量值与计算值相关联），以便记录和应用传感器修正。
数据可存储在 6 个内部存储器中，每个存储器有 8000 个采样点（六个任务中每个任务 1 个采样点）。每个带键盘选项的 DATALOG 都配有一个 PCMCIA 插槽，可以存储配置和数据。
由于 DATALOG 系统具有很高的计量测量质量和众多的内部功能，因此能够很好地适应大量要求苛刻的应用：
自主采集系统：无需计算机
高精度传感器校准系统
测试台
试验箱或高压灭菌器的验证
电脑输入/输出接口
用于自动化或标准监控的采集系统
技术参数
| 功能 | DATALOG 20 | DATALOG 90 | DATALOG 140 |
| Board number板卡数 | 2 | 9 | 14 |
| 可配置的输入通道 | 通用的模拟通道：温度（热电偶，RTDs），电阻1mΩ / 300 KΩ 数字输入：过程信号，直流电压：1 µV / 100 V,交流电压：10 µV / 100 V 应变仪：满/半/四分之一桥 |
||
| 输出通道 | 继电器和模拟输出 | ||
| 测量模式 | 多路（复用）器 | ||
| 精度 | Thermocouples热电偶: 0.008 % RDG / RTDs: 0.01 % RDG DC voltage直流电压: 0.008 % RDG / AC voltage交流电压: 0.3 % RDG Resistance阻抗: 0.01 % RDG Strain gauges应变仪: 0.05 % RDG |
||
| 采样 | 100 samples/s | ||
| 内置功能 | 内置的软件提供先进的计算可能：精确的/布尔数学体系的/统计的计算的定义/在通道之间 4个可编程的门限+1个继电器输出每通道 100个可编程的通道扫描工作 |
||
| 存储器 | 6 storage parts of 8000 samples + optional PCMCIA slot | ||
| 附加功能 | Alarm relays报警信号继电器, ASCII / Modbus programmable interface可编程接口 DLL library / LABVIEW driver / OPC |
||
| 许多可选项 | Keypad键区 / display显示器 / internal printer内置打印机 / PCMCIA board板卡 Protection cover 保护套/ rack kit上架套件 / shunt分路器 / IEEE mechanical adapter机械适配器 低速转换器Low speed converter 690000 counts计算 |
||
| 电源 | 11 / 28 V + optional battery pack可选电池包 | ||
| 通信方式 | RS 485 and RS 232 | ||
VISULOG软件
数据采集
数据的实时控制和监控
完全可追溯的：3个级别的正确、报警确认、核查追踪…
传感器校准，mapping of autoclaves高压映射
先进的计算能力（多于5000个通道可获得）
