产品概述

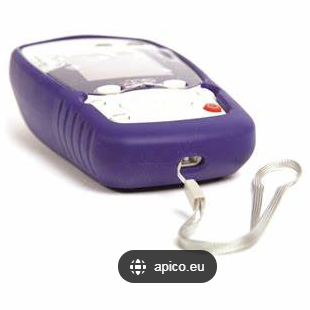

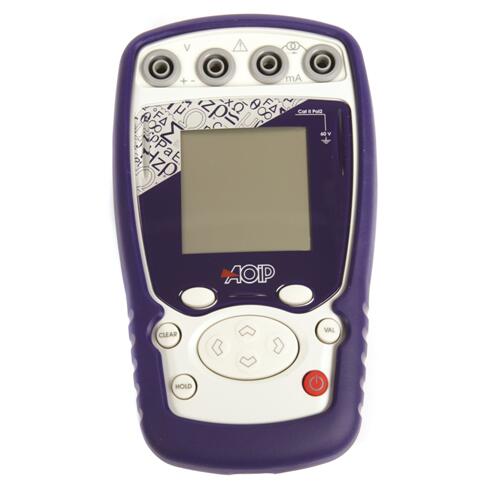

手持式精确过程信号校准器CP 6632
描述：
CP 6632是一款手持式精确校准器，用于测量或产生过程电流和电压的过程信号（150 ppm读数精度）。该仪器坚固且易于使用，旨在使用4-20 mA或0-10 V等过程信号使传感器和变送器的维护操作更加轻松。
由于缩放功能和特定范围，该仪器适用于各种过程安装。它可以模拟斜坡，步骤和固定值，以控制过程变送器，面板仪表和记录仪。
温度系数低：电压为15 ppm /°C，电流为20 ppm /°C。150 ppm的高精度使CP 6632成为现场使用的理想标准，即使在苛刻的环境条件下也是如此。
CP 6632标准配备4节碱性AA电池。可选的电池充电器使用可充电电池。
主要特点：
- 高精度：0.015％读数，可调分辨率为1 mV和1μA
- 以A，mV和％显示的值
- 低温度系数：电压为15 ppm /°C，电流为20 ppm /°C
- 有源或无源回路电源
- 带HOLD功能的测量
- 模拟斜坡，预编程步骤和合成器值
- 显示最小值，最大值和平均值
- 逆光
技术参数
规格和性能@ 23°C±5°C
直流电压：测量
| 范围 | 测量范围 | 分辨率 | 精度/ 1年 |
| 0 – 10 V. | -2 / 12 V. | 1 mV | 0.015％RDG + 2 mV |
| 25 V | -2 / 25 V. | 1 mV | 0.015％RDG + 2 mV |
| 50伏 | -5 / 50 V. | 1 mV | 0.015％RDG + 4 mV |
温度系数：<15 ppm /°C超出参考域
Rin =1MΩ±1％
共模抑制：在50和60 Hz时为120 dB
直流电压：模拟
| 范围 | 排放范围 | 分辨率 | 精度/ 1年 |
| 0 – 10 V. | 0/12 V | 1 mV | 0.015％RDG + 2 mV |
| 15 V | 0/15 V. | 1 mV | 0.015％L + 2 mV |
温度系数：<15 ppm /°C超出参考域
上升时间：<1 ms（0 M 至15 V，负载1MΩ负载）
内部电阻：
≤1ΩVLF噪声：<1 mVcc（F <100 Hz时）
直流电流：测量
有无循环供应
| 范围 | 测量范围 | 分辨率 | 精度/ 1年 |
| 0-20mA | -6 / 24mA | 1μA | 0.015％RDG +2μA |
| 4-20mA | 3.2 / 24mA | 1μA | 0.015％RDG +2μA |
| 25mA | -6 / 25mA | 1μA | 0.015％RDG +2μA |
温度系数：<20 ppm /°C超出参考域
回路电源：24 V±10％
HART®兼容性：R =250Ω±5％
Rin <30Ω
共模抑制：50和60 Hz时为120 dB
直流电流：模拟
有无循环供应
| 范围 | 排放范围 | 分辨率 | 精度/ 1年 |
| 0-20mA | 500μA/ 24 mA | 1μA | 0.015％RDG +2μA |
| 4-20mA | 3.2 / 24mA | 1μA | 0.015％RDG +2μA |
| 25mA | 500μA/ 25 mA | 1μA | 0.015％RDG +2μA |
温度系数：<20 ppm /°C超出参考域
上升时间：<500μs（20Ω负载下0至20 mA）
VLF噪声：<1μA（F <100 Hz时）
连续性测试
预设步进发射和阀门测试
可调频率的步长或增量配置
线性或二次信号的线性度测试
0％25％50％75％100％
4-20 mA线性4 8 12 16 20
0-20 mA线性0 5 10 15 20
4-20 mA quad 4 5 8 13 20
0-20 mA quad 0 1.25 5 11.25 20
4-20 mA阀3.8-4-4.2 12 19,20,21
更多功能
| 在测量和模拟模式下缩放 | 此功能允许在校准后校正传感器。使用多达10个段进行缩放，以符合实际校准值。 |
| HART兼容性 | 配备无干扰数字传输电阻，可以使用HART协议测量任何变送器的电流输出。 |
| 统计功能 | 连续显示监测信号的平均值，最小值和最大值，以及测量次数。 |
| 简单和周期性的斜坡生成 | 通过设置低和高驻留，上升和下降时间，稳定和延迟时间（1到3,600秒）可以生成斜坡。延迟时间使单个用户可以启动斜坡并转到控制板。 |
| 步骤模拟 | 此模式允许以可编程的幅度和频率发送预定义值。 |
| 平方根 | 在电流测量和模拟中，该功能允许考虑来自ΔP类型的发射机的二次信号。 |
一般规格
| 尺寸 | 157 x 85 x 45毫米 |
| 重量 | 306克 |
| 显示 | 带有背光的160 x 160像素液晶图形显示器 将结果显示为值表或趋势曲线 |
| 电源 | 4节AA电池1.5 V或可充电Ni-Mh电池，内置充电器选项 Autonomie： > 53 h en mesure tension et courant et simulation tension > 12 h en simulation courant |
| 通讯端口 | USB |
环境指标
| 参考范围 | 23°C±5°C（相对湿度：冷凝45％至75％） |
| 操作参考范围 | -10至50°C（相对湿度：20至80％w / o冷凝） |
| 限制操作范围 | -15°C至+ 55°C（相对湿度：10至80％w / o冷凝）（55％时70％） |
| 存储温度限制 | -30°C至+ 60°C |
| 最大高度 | 0至2,200米 |
| 知识产权保护 | 符合EN60529的IP54 |
安全规范
| 保护 | “电压”电线的电子保护高达250 V.“电流”电线的保险丝保护在感应电阻测量期间防止“电流”断路 |
| 类 | 符合EN 61010-1 第II类，污染2 |
| 额定电压 | 60伏 |
| 楔块和振动 | EN 61010-1 |
| EMC符合性 | 免疫：EN 61000-4-2EN 61000-4-3EN 61000-4-5
EN 61000-4-6 EN 61000-4-11 EN 61000-4-4 EN 55022，B级 EN 61000-3-2 EN 61000-3-3 |
仪器：
CP 6632手持式过程校准器，用于测量电压和电流
- 标准配置：
- ·用户手册
- ·4节AA电池
- ·2根电缆和鳄鱼夹
- ·保护套
- ·背带
- ·工厂测试报告
附件：
AC6908用于手持式仪器的软质手提箱
AN6011用于手持式仪器的充电器+电池
认证：
QMA11EN COFRAC校准证书
包含测试设备的所有相关数据点
包装信息：
尺寸 157 x 85 x 45毫米
重量 无包装306克
