KPCh100膜盒压力表

不锈钢, 卡口环表壳

标准型号

KPCh100

KPCh160

KPCh250

KPChG 100

KPChG 160

KPChG250

关于仪表的主要特征和技术特征（例如: 受压范围 / 适用温度范围)，

以及标准表盘 / 刻度方面的信息请参考类型概述6000。

精度等级 (EN 837-3)

精度 1.6

表壳

卡口环，不锈钢 1.4301

表壳防护等级 (EN 60 529 / IEC 529)

IP 54

表壳卸压通气装置

类型 KPChG 100 防爆塞子

保证内部压力平衡的必要通气装置

类型 KPChG 160 防爆装置螺纹固紧

表壳充液

适用于型号 KPChG: 甘油

额定尺寸

类型 KPCh: 100, 160, 250 (mm) (4", 6", 10")

类型 KPChG: 100, 160 (mm) (4", 6")

接液部件

类型 –1: 连接: 黄铜

膜盒弹簧: 铜铍合金

O 型密封圈: NBR

类型 –3: 连接: 不锈钢 1.4571

膜盒弹簧: 不锈钢 1.4571

O 型密封圈: FPM

表壳造型

与过程连接的连接方式: 螺纹连接

连接方位: 径向连接，

可选轴向中心连接 (rm)

固定装置: 无固定装置，可选固定环

后环 (Rh) / 前环 (Fr)，参考第 2 页

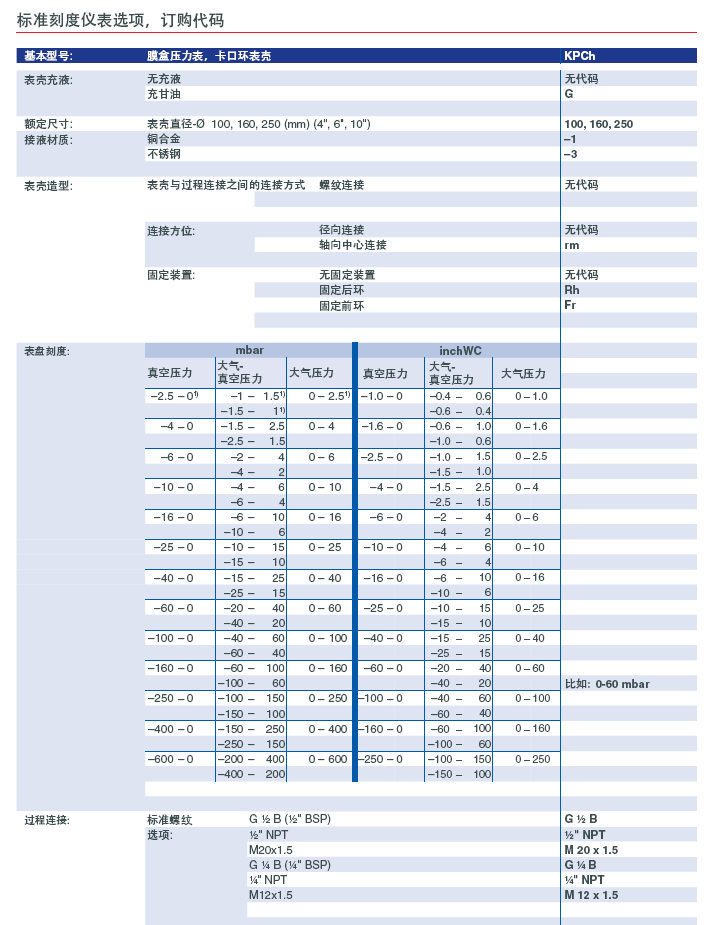

表盘刻度 (EN 837-3)

KPCh 0- 2.5 mbar 至 0-600 mbar

KPChG 0-100 mbar 至 0-600 mbar

过程连接

G ½ B (½" BSP)

视窗

KPCh 普通仪表玻璃 适用于类型 –1 和 KPCh 250-3

安全夹层玻璃 适用于类型 –3

表壳造型 Fr 的特殊配置

量程 ≤ 16 mbar: 普通仪表玻璃

（带用于调零的钻孔）

量程 ≥ 25 mbar: 亚克里玻璃

（带用于调零的钻孔）

KPChG 亚克里玻璃 (带用于调零的钻孔）

机芯

黄铜/锌白铜 适用于类型 –1

不锈钢 适用于类型 –3

表盘

白色铝表盘，黑色刻度

特殊型式及附加选项

• 其它过程连接请询问

• 其它量程和/或特殊刻度，例如 mbar/kPa 双刻度，

彩色区域，表盘印字 ，负刻度等

• 表壳部件 316 L (1.4404) 请询问

• 更高表壳防护等级 IP 65 请询问

• 禁油脂接液部件，适用于类型 –3，无表壳充液 请询问

• 禁氧型，适用于类型 –3，无表壳充液，请询问

• 适用于高温测量介质温度的型式，请询问

• 安装位置径向 3点钟，9点钟， 12点钟 (其它请询问) 或

安装位置非垂直 (90°)，无表壳充液型式

• 若需更高精度等级，请询问
