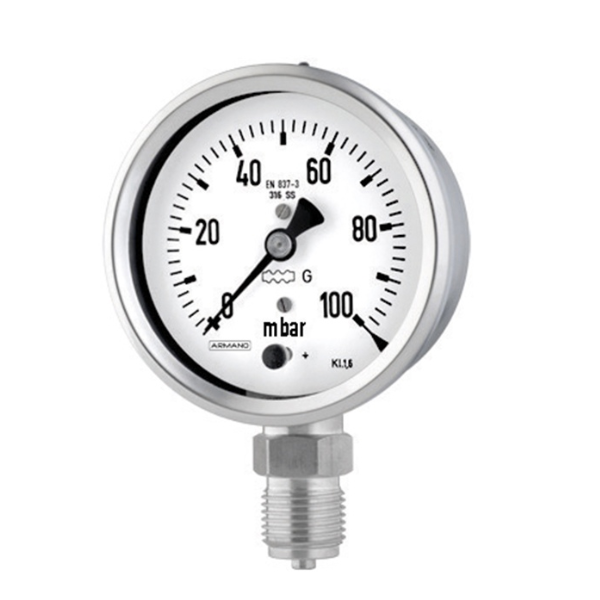

KPChg 80膜盒压力表

不锈钢, 卷曲环表壳

标准型号

KPChg 80

KPChgG 80

关于仪表的主要特征和技术特征（例如: 受压范围 / 适用温度范围)，

以及标准表盘 / 刻度方面的信息请参考类型概述6000。

精度等级 (EN 837-3)

精度 1.6

表壳

抛光卷曲环，不锈钢 1.4301

表壳防护等级 (EN 60 529 / IEC 529)

IP 54

表壳卸压通气装置

类型 KPChgG 防爆塞子

保证内部压力平衡的必要通气装置

表壳充液

适用于型号 KPChgG: 甘油

额定尺寸

80 (mm) (3")

接液部件

类型 –1: 连接: 黄铜

膜盒弹簧: 铜铍合金

O 型密封圈: NBR

类型–3: 连接: 不锈钢 1.4571

膜盒弹簧: 不锈钢 1.4571

O 型密封圈: FPM

表壳造型

与过程连接的连接方式: 螺纹连接

连接方位： 径向连接，

可选轴向中心连接 (rm)

固定装置： 无固定装置，可选固定环

后环 (Rh) / 前环 (Fr) 或

固定支架 (BFr)，参考第 2 页

表盘刻度 (EN 837-3)

KPChg 80rm 0- 2.5 mbar 至 0- 600 mbar

(0- 1.0 "WC 至 0- 250 "WC)

KPChg 0- 25 mbar 至 0- 600 mbar

(0- 10 "WC 至 0- 250 "WC)

KPChgG 80, KPChgG 80-rm 0- 100 mbar 至 0-600 mbar

(0- 40 "WC 至 0-2 50 "WC)

过程连接

G ½ B (½'' BSP)

视窗

KPChg 亚克里玻璃 (带用于调零的钻孔）

KPChgG 聚碳酸酯 (带用于调零的钻孔）

机芯

黄铜/锌白铜 适用于类型 –1

不锈钢 适用于类型 –3

表盘

白色铝表盘, 黑色刻度

指针

铝制指针, 黑色

调零设置

前侧

特殊型式及附加选项

• 其它过程连接请询问

• 其它量程和/或特殊刻度, 例如 mbar/kPa 双刻度,

彩色区域, 表盘印字, 负刻度等

• 表壳部件 316 L (1.4404) 请询问

• 更高表壳防护等级 IP 65 请询问

• 禁油脂接液部件, 适用于类型 –3, 无表壳充液 请询问

• 禁氧型, 适用于类型 –3, 无表壳充液, 请询问

• 适用于高温测量介质温度的型式, 请询问

• 安装位置径向 3点钟, 9点钟, 12点钟 (其它请询问) 或

安装位置非垂直 (90°), 无表壳充液型式
