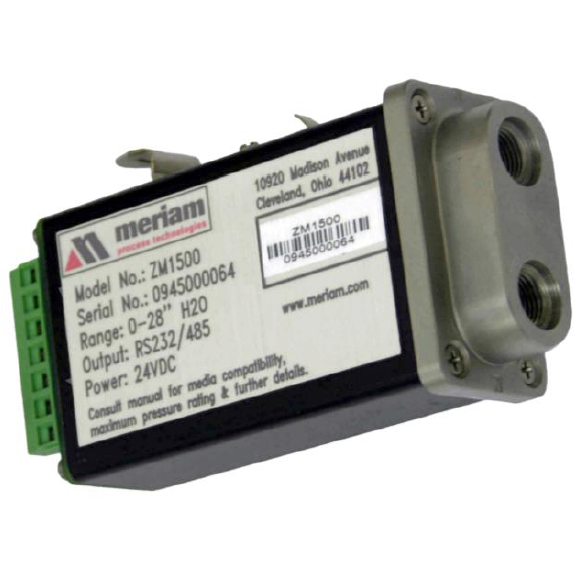

标准配件

P / N Z9A000003PN06支持磁盘包括：

Meriam 设置程序

Meriam串行协议实施指南

USB设备驱动程序和安装说明

LabVIEW®VIs

Meriam DLL

技术规范：

准确度等级

压力

NIST可查精度

    数字：考虑到线性度，重复性，迟滞和温度的所有影响，误差为全部量程的上下0.025％以内

    模拟：考虑到线性度，重复性，迟滞和温度的所有影响，误差为全部量程的上下.035％以内

温度规格:包含零下20到零上50摄氏度（华氏零下4度到零上122度）温度变化所有影响的精度说明

压力测量更新速度：

M1500：最高每秒14次读数

M1502：每秒7次数据显示，最大值（要获取更快更新速度请咨询厂家）

工程单位：32个可选压力单元以及两个用户单元

极限值

DN传感器:当只在P1(HI)施压时是2倍范围，当同时在P1(HI)和 P2(LO)侧施压时则是150 PSI。

D1传感器：当只在P1(HI)施压时，为3倍范围，当只在P2(LO)侧施压时，为3倍范围或150 PSI（以较低者为准），当同时在P1(HI)和 P2(LO)侧施压时则只是1000 PSI。

GI、CI、AI传感器：2倍范围

介质兼容性：

DN传感器：只针对清洁、干燥、无腐蚀性气体非绝缘（黄铜、316L不锈钢、硅凝胶）

差压传感器：与316L不锈钢相容流体用隔绝表/绝对压力传感器

GI，CI，AI传感器：同与316L SS兼容的液体隔离开

可选配件

P/N Z9P273	6 英尺模拟入门套件. 通过PC软件配置的USB数据线
P/N ZA900447-00052	DB-9连接线，6英尺，公头和母头
P/N Z7621	RS-485与RS-232接口适配器，DIN导轨安装
P/N Z7621-1	RS-485与RS-232接口适配器，PC端被安装并通电
LabVIEW®是国家仪器公司的注册商标。
Viton®是杜邦™的注册商标。

在每个单元一个或两个压力传感器

M1500 传感器代码使用范围在下面展示-或者-

M1502-“传感器代码使用范围- [传感器代码使用范围（仅限AI和CI）

传感器	应用	适用压力范围	接触液体的部件：
DNxxxx	差压，非绝缘	0010 0028，0200，0415，2000英寸水柱	黄铜，316L不锈钢，硅，Viton®
DIxxxx	差压 ，绝缘	0001, 0005, 0015, 0030, 0100, 0300, 0500 PSID	316L不锈钢，Viton®
GIxxxx	测量仪器，绝缘	0015, 0030, 0050, 0100, 0300, 0500, 1000, 3000 PSIG	316L SS
CIxxxx	组合，绝缘	（-14.7到）0015 0030，0050，0100，0300，0500，1000，3000 PSIG	316L SS
AIxxxx	绝压，绝缘	0017, 0038, 0100, 1000 PSIA	316L SS

示例：

M1500及DN0415联合使用等同于：M1500，联合差分，0-415英寸水柱 全量程测量

M1500和GI1000联合使用等同于：M1500，独立测量仪，0-1000 PSIG满量程测量

M1500-CI0100=M1500，M1500，复合测量仪，-14.7-100 PSIG满量程测量

M1502-AI0017-CI0100，双重压力模型

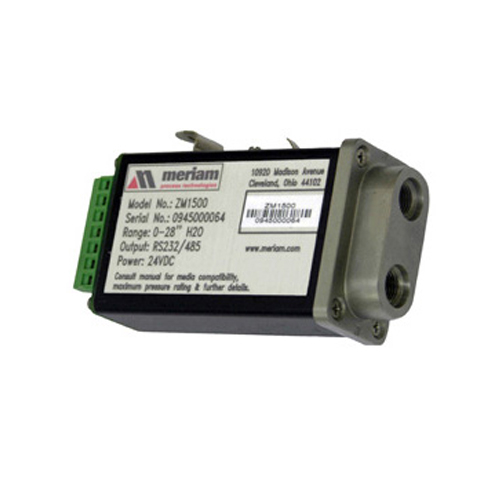

EPI /内嵌式压力仪表

EPI TM为全补偿仪器，能够测量施加的压力及提供精确、全表征化数字输出。Meriam M1500压力变送器及其它来自Meriam的压力产品，由EPln提供动力。这样确保您能得到一款高精度设备。设备精度高达±0.025% FS或更高，且包括了运行温度范围内线性、重复性、滞后作用及温度的综合影响，美国标准技术可追踪证书是标准。该EPIn对精确压力读数数据速率每秒真实采样14个。

输出选项

数字化（使用Meriam串行协议或LabVIEW®）

RS-232：19200波特率（可调整的），8个数据位，1位停止位，无奇偶校验

RS-485：半双工，三线TR-1，TR-0，信号接地，19200波特（可调整的），1个起始位，1位停止位，无奇偶校验。多点寻址多达255个装置（MSP）。

USB：USB 2.0

模拟

4-20毫安：双线回路供电，4线系统。

0-5 VDC模拟：4线，1 5 VDC可由用户配置

两个SPST光电开关，80V DC，最大100 mA，4线系统

连接件

1/8″ NPT（内部）

电气/通讯/输出：

动力:定位接线端子；供16-25测量仪实心线或者绞合金属线使用的1.3mm直径小洞

RS-232：DB-9（阴性）串行连接器或7个定位终端块

RS-485：7个定位终端块

USB:USB B型内置连接器

模拟：带有用于配置和重新校准的USB MINI-A连接器的接线端子

电源要求

RS-232，RS-485：8 – 36 VDC，最小20mA

USB：高功率（500 mA）USB端口或USB集线器（带有电源适配器的个人电脑USB端口和USB集线器通常有高功率）

mA, 2-线:20 – 36 VDC, 最小50 mA

mA, 4-线:8 – 36 VDC, 最小50 mA

V, 4-线:8 – 36 VDC,最小 50 mA

功耗

RS-232：110毫瓦（最大值）

RS-485：110毫瓦（最大

物理性质和操作规范

机箱 – 模拟输出：4.725英寸x2.125英寸x1.25英寸

数字输出：4.625 英寸x2.125英寸x1.25英寸，铝合金外壳，316LSS压力总管

重量：DN，GI，CI或AI压力类型为10.5盎司，DI型重量为16盎司，模拟输出增加1盎司

安装：面板和DIN导轨安装的硬件是普通规格的

运行温度：华氏-4到122度（-20到50摄氏度）

储存温度：华氏-40到185度（-40到85摄氏度）

湿度： 5％ 到95％

震动，运行：30个地球引力加速度，半正弦，11 毫秒脉冲（经测试符合EC-60068-2-27标准）

以正弦曲线振动，运行：在5-500Hz达到两个重力加速度的峰值加速度（经测试符合IEC-60068-2-6标准）

随机振动，运行：在5到2000Hz达到6个重力加速度的峰值加速度（经测试符合IEC-60068-2-64标准）

认证：CE

固件特性

通过Meriam串行协议（MSP）所支持的编程功能：压力归零，重置出厂参数为零，传感器阻尼，压力单元选择，模拟输出范围设置（高探测器数值，低探测器数值），校准开/关，现场再校准，PROD（精密右小数），AROD小数（精确到小数），获取/设置波特率。

下列信息命令都可以通过 Meriam串行协议（MSP）获取：序号，压力模块级别和类型，固件版本，LSL（传感器下限），USL（传感器上限），仪器温度，主要和次要变量值，主要和次要 最小/最大。

下面的编程功能都可以通过LabVIEW®VI的模型获得：压力归零，传感器减震，压力单位选择，PROD（小数的精确性），AROD（小数的准确性），获取/设置波特率。

以下信息命令通过LabVIEW®V的模型支持：S / N，描述，标签编号，资产编号，固件版本，主要的（和次要的，如果用）变量值（S），主要的（和次要的，如适用）最小/最大值（多个），仪器温度。

现场重新校准：使用适当的参考标准和产品随附的设备，可以现场校准所有M1500变送器。
