产品概述
MDT500 多功能变送器
MDT500 多功能数字变送器
空气和气体测量的完整流量解决方案

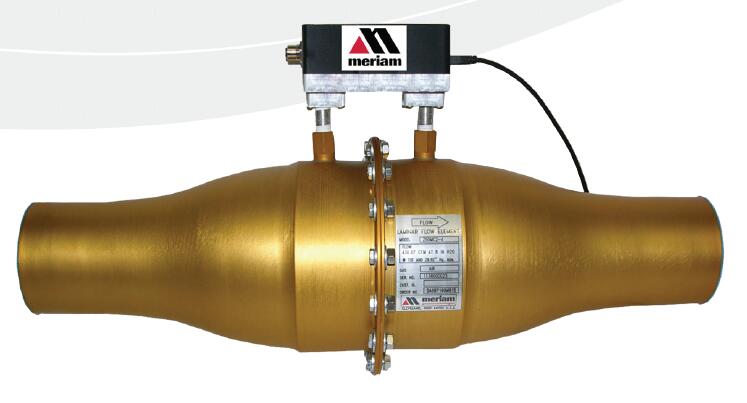

安装在 Meriam 50MC 系列 LFE 上的 MDT500

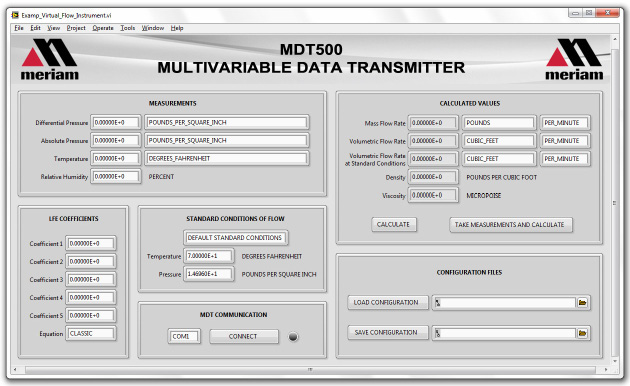

LabVIEW® 程序截图（已包含）
在更短时间内实现令人印象深刻的精确度
- 流量精度为读数的 +/- 0.8%
- 响应时间小于 0.1 秒
- 流量计算每秒 10 次
压力测量
可选压力范围
差分传感器：20°C 时为 12 英寸水柱 绝对传感器：38 psia 100 psia
NIST 可追溯精度
差分：满刻度的 +0.05 %，包括线性、重复性、滞后和温度的所有影响（-20°C 至 +50°C）
工作温度
-4°F 至 +122°F（-20°C 至 +50°C）
压力更新率
差压和绝压传感器每秒 7 个读数 绝对值：满量程的 ± 0.025 %，包括线性度、重复性、滞后和温度的所有影响（-20°C 至 50°C）
超范围限制
差分传感器：仅在 P1 (HI) 侧加压时为 2 倍量程；同时在 P1 (HI) 和 P2 (LO) 侧加压时为 150 psi 绝对传感器：2 倍量程
介质兼容性
差分传感器：仅适用于清洁、干燥、非腐蚀性气体（黄铜、316 SS、Viton®、硅胶）绝对式传感器：与 316 SS兼容的介质
技术参数
电阻/温度测量
NIST 可追溯精度
± 1 °F，包括线性、可重复性、滞后和连接 Pt100 探头时的温度的所有影响。
工作温度
-4°F 至 +122°F （-20°C 至 +50°C）
温度更新率
每秒 14 个读数
总体技术规格
材料
底板为 6061-T6 铝质
电源
USB：高功率（500 mA）USB 端口或 USB 集线器
介质兼容性
仅限清洁、干燥、非腐蚀性气体（黄铜、316 SS、氟橡胶、硅胶）
连接
压力： ¼" FNPT 电源和通信： USB - 迷你 B 型插座
热电阻：M12 连接器
软件
支持的操作系统
Vista
Windows XP
Windows 7
软件开发工具包 (SDK)
带有 LabVIEW® 和支持 .NET 的 C# (C# / VB) 源代码的示例程序
温度传感器规格
精度
A 级公差等级（符合 IEC 60751 标准）
温度范围
-58°F 至 482°F（-50°C 至 250°C）
连接器最高温度为 85°C (185°F)
材料
316L 不锈钢护套和外壳
温度探头
Pt100（0°C 时 100 欧姆，.00385 TCR（α））。
探头尺寸
¼ 英寸直径，6 英寸长
连接
5 米 M12，模制线组
外壳尺寸
重量
1.5 lbs.（连接配件增加 0.26 磅）
高度
H x 2.6", W x 3.6", L x 5.6"
H x 66 mm, W x 91 mm, L x 142 mm
