两个电流波形

连续直流电流

·感应电阻和线圈

·使用触发测试探针时自动触发测量

·测量前的EMF补偿

脉冲电流

·无感电阻

·建立连续性时自动触发测量 – 需要1个操作员

·测量结束时自动关闭电流

·每次测量前都要进行EMF补偿

配置和显示

所有参数均可由用户编程，可直接通过仪器界面或通过软件（LOG OM，选项中提供）：

测量电流，范围，电阻类型，单位，参考温度，报警阈值和状态以及计算……

OM 17大型显示屏可实时告知操作员测量本身和测量条件。LED上显示任何范围过冲，开路或电池电量低的指示，并在屏幕上显示消息。

在每次测量之前，都会测量并自动移除EMF，以获得更高的测量精度。对于无感电阻，单个操作员足以执行测量，因为一旦两点之间建立连续性，它将自动触发。

用户还可以设置金属性质或其温度系数，参考温度和环境温度。环境温度也可以通过外部温度探头测量。

电池供电，OM 17具有1,000个测量值的高存储容量，可直接在显示器上或通过Log OM软件读取。

每个测量端子都可以保证高达250 V的电压，而检测到的任何超量程，开路或空电池信号都会通过LED和显示的信息通知。

产品规格：

性能和技术规格@ 23°C±5°C

不确定度以读数+固定值的百分比给出。

电阻测量

测量范围	分辨率	精度/ 1年 （23°C±5°C）	测量电流	电压下降
5mΩ	0.1μΩ	0.05％+1μΩ	10 A.	50 mV
25mΩ	1μΩ	0.05％+3μΩ	10 A.	250 mV
250mΩ	10μΩ	0.05％+30μΩ	10 A.	2.5 V
2500mΩ	0.1mΩ	0.05％+0.3mΩ	1 A.	2.5 V
25Ω	1mΩ	0.05％+3mΩ	100毫安	2.5 V
250Ω	10mΩ	0.05％+30mΩ	10毫安	2.5 V
2500Ω	100mΩ	0.05％+300mΩ	1毫安	2.5 V

自动或手动选择测量范围
可能超出标称范围：

5mΩ范围：+ 20％

25mΩ范围：+ 20％

开路端子之间的最大电压：7 V
电流波形：连续或脉冲直流电流

Tref补偿的环境温度测量

类型	分辨率	精度/ 1年 （23°C±5°C）	注解
PT100	0.1℃下	0.5℃	使用外部Pt100或键盘输入的值测量

感应电阻的典型测量活动（转子/定子1-3 m 3）

经过测试的线圈		典型测量值（mΩ）		第一次测量延迟		活动持续时间（分钟）		Nb措施已执行		组态
类型电阻		OM 17	OM 16	OM 17	OM 16	OM 17	OM 16	OM 17	OM 16	范围	当前
1转子相 （~0.5 H）	1mΩ	1.2371	1.2371 （1） 1.2382 （2）	<1	~2	> 20	~40 s （1） ~20 s （2）	> 10,000	~320 （1） ~150 （2）	5mΩ	10 A.
1个定子相 （~0.5 H）	3mΩ	3.0008	3.0008	<1	~2	> 30	<1	> 15,000	<500	5mΩ	10 A.
变压器 （~1 H）	150mΩ	150.13	150.13	<2	~3	> 45	<2	> 22,500	<1,000	250mΩ	10 A.
3个电机相	980mΩ	980.3	980.3	<1	~2	> 10	> 10	> 5,000	> 5,000	2,500mΩ	1 A.

（1）在寒冷条件下，仪器启动时的测量（2）在第一次试验活动后的热条件下的测量

更多功能

阻力类型	感应电阻：线圈，变压器，电机绕组，绞合电缆……   无感电阻：接地，涂层，接触电阻，非绞合电缆……
测量触发条件	手动或自动触发，允许单个操作员执行测量
电磁场	每次测量前自动补偿EMF寄生虫，以获得更高的准确度
温度补偿	- 环境温度Tamb，用外部Pt100测量（或由用户输入 - 程序参考温度Tref，测量值转换为： R（Tref）= [R（Tamb）*（1 +α* Tref）] / [ 1 +α* Tamb]  - 金属材料，其温度系数可由用户输入（α）
温度系数超出工作范围	<10％精度/°C（0至18°C和28至50°C）
警报	2个可编程阈值，带有visuel和声音信号

一般规格

尺寸L x W x H.	270 x 250 x 180毫米
重量	4公斤
电源	100至240 V（50/60 Hz）
电池	类型：Ni / Mh 8.5 Ah（Taille D） 充电时间：5 h  电池寿命：> 5000值（脉冲电流），> 60 min（10 A连续电流，250mΩ范围）
通讯端口	RS 232
存储容量	通过数字识别的1,000次测量 通过软件或打印机直接在显示屏上读取存储器

环境指标

参考范围	23°C±5°C（相对湿度：冷凝45％至75％）
操作参考范围	0至50°C（相对湿度：20至75％w / o冷凝）
限制操作范围	-10°C至+ 55°C（相对湿度：10至80％w / o冷凝）
存储温度限制	-40°C至+ 60°C（-15°C至+ 50°C，电池充电）
知识产权保护	根据EN 60529，IP53开启/ IP64关闭

安全规范

保护	“电压”电线的电子保护高达250 V.   “电流”电线的保险丝保护 在感应电阻测量期间防止“电流”断路
额定电压	60伏
电气安全	EN 61010-1
EMC符合性	EN 61326 免疫：   静电放电：EN 61000-4-2 辐射场：EN 61000-4-3 浪涌：EN 61000-4-5 传导干扰：EN 61000-4-6 电压骤降​​：EN 61000-4-11 爆发：EN 61000-4-4 传导和辐射发射： EN 55022，B级 EN 61000-3-2 EN 61000-3-3

型号和配件：

仪器：

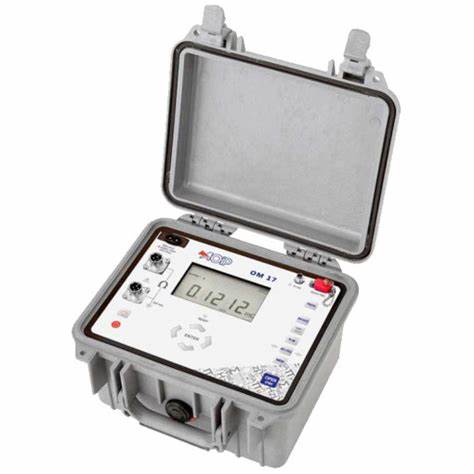

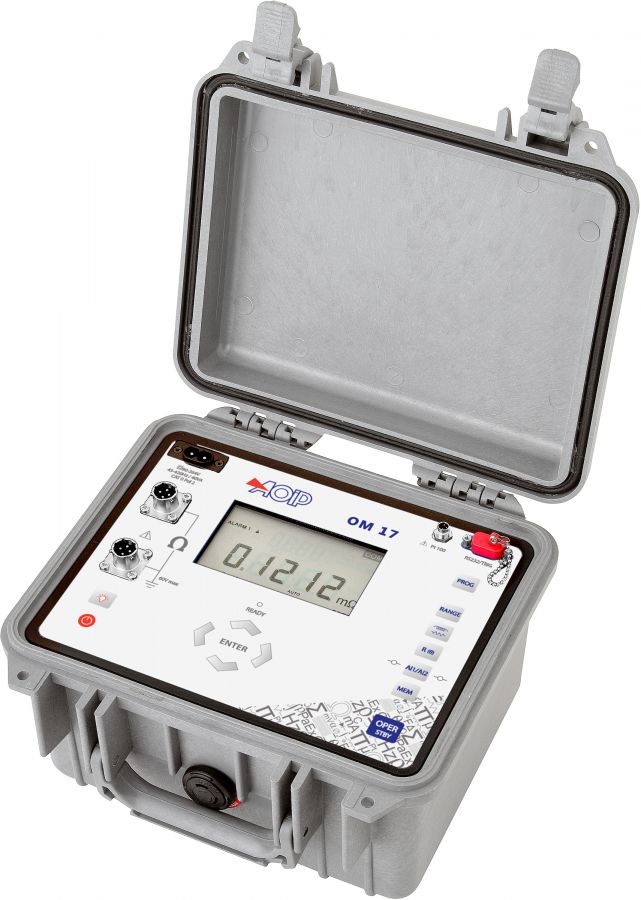

OM17现场微欧姆表

标准配置：
- 标准主电源电缆为电池充电
- 快速入门手册

夹和探针：

请注意，每台仪器需要2个夹。

AMT005   每个单元的长推杆

针直径：3 mm，无手柄长度：83 mm，总长度：215 mm，电缆长度：5 m

AMT006   每个单元的大开尔文夹

开口直径：25 mm，电缆长度：5 m

AMT011   每个单位的小型推杆

针直径：3 mm，总长度：125 mm，电缆长度：5 m

AMT012   每个单位的小开尔文夹

开口直径：12 mm，电缆长度：5 m

AMT013   按单位触发推杆

针直径：3 mm，长度不带手柄83 mm，总长度：215 mm，电缆长度：5 m

触发电缆通过RS 232连接

AMT008   延长线，长度：20米

AMT014   外部Pt100温度传感器

AMT015    AMT014延长线，长度：2米

其他配件：

用于OM 17的LOG OM配置和利用软件 - 包括F / F RS 232电缆

AN5909    RS232 F / F电缆（PC连接）

AN5875    RS232 F / M电缆（打印机连接）

认证：

QMA11EN    COFRAC校准证书

包装信息：

尺寸 270 x 250 x 180毫米

重量 4公斤
