产品概述

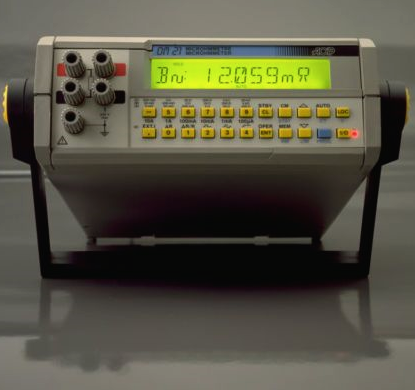

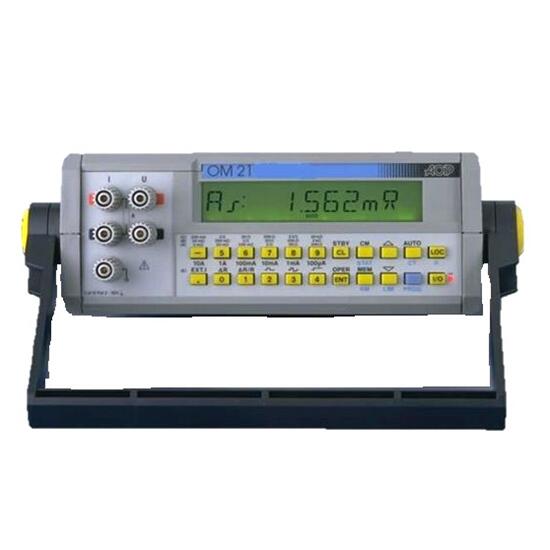

OM 21可编程微欧计
可编程台式微欧姆表 – 高精度：0.03％
OM 21台式微欧表用于4线测量，电阻值极低，最高可达20kΩ，精度为0.03％RDG，分辨率为0.1μΩ。低温度系数10 ppm /°C，每次测量前自动去除EMF寄生虫，金属温度补偿和环境温度补偿，提高了测量的可靠性和准确性。
描述：
OM 21台式微欧表用于4线测量，电阻值极低，最高可达20kΩ，精度为0.03％RDG，分辨率为0.1μΩ。低温度系数10 ppm /°C，每次测量前自动去除EMF寄生虫，金属温度补偿和环境温度补偿，提高了测量的可靠性和准确性。
OM21低电阻欧姆表具有三种电流波形 - 连续，脉冲或交流电流 - 从100μA到10A以及触发和采样条件的高度灵活性，涵盖了广泛的应用：电缆电阻和电阻率测量，电感电阻测量（电动机和变压器绕组电阻），接触电阻测量（连接器，开关，继电器……），低功率电气元件（保险丝……）和热敏器件的测试，金属化/接地连接和接地连续性测量。
OM 21由用户完全编程，可直接通过仪器接口或通过选项中提供的LOG OM数据管理软件：测量电流，电阻范围，测量单位，待测金属，报警，触发条件，测量存储的选择……
仪器内可存储多达1,000个样品，可通过LOG OM直接在显示器或计算机上调用。
由主电源或可充电电池供电，仪器的电子校准无需任何内部调整即可完成。
对于在测试台上使用，您可能需要考虑OM 22微欧姆计而不是OM 21。它具有与OM 21完全相同的规格，但更适合于重复测量任务。虽然OM 21可以手动或自动操作，并且可由用户通过仪器接口完全编程，但OM 22内部有6种设置配置供用户选择。
技术参数
产品规格：
电阻测量
| 范围 | 解析度 | 准确度为90天 （23°C±1°C） |
测量电流 | 电压下降 |
| 2mΩ | 0.1μΩ | 0.05％+0.3μΩ | 10 A. | 20 mV |
| 20mΩ | 1μΩ | 0.05％+2μΩ | 10 A. | 200 mV |
| 20mΩ | 1μΩ | 0.05％+3μΩ | 1 A. | 20 mV |
| 200mΩ | 10μΩ | 0.05％+10μΩ | 10 A. | 2 V |
| 200mΩ | 10μΩ | 0.05％+20μΩ | 1 A. | 200 mV |
| 200mΩ | 10μΩ | 0.05％+30μΩ | 100毫安 | 20 mV |
| 2Ω | 100μΩ | 0.05％+100μΩ | 1 A. | 2 V |
| 2Ω | 100μΩ | 0.03％+200μΩ | 100毫安 | 200 mV |
| 2Ω | 100μΩ | 0.03％+300μΩ | 10毫安 | 20 mV |
| 20Ω | 1mΩ | 0.03％+1mΩ | 100毫安 | 2 V |
| 20Ω | 1mΩ | 0.03％+2mΩ | 10毫安 | 200 mV |
| 20Ω | 1mΩ | 0.03％+3mΩ | 1毫安 | 20 mV |
| 200Ω | 10mΩ | 0.03％+10mΩ | 10毫安 | 2 V |
| 200Ω | 10mΩ | 0.03％+20mΩ | 1毫安 | 200 mV |
| 200Ω | 10mΩ | 0.03％+30mΩ | 100μA | 20 mV |
| 2kΩ | 100mΩ | 0.03％+100mΩ | 1毫安 | 2 V |
| 2kΩ | 100mΩ | 0.03％+200mΩ | 100μA | 200 mV |
| 20kΩ | 1Ω | 0.03％+1Ω | 100μA | 2 V |
自动或手动选择测量范围
精度以读数百分比表示+计数超过90天在23±1°C
最大容量：26,000计数
最大。开路电压：3 V（可在待测电阻的端子处限制为20 mV或50 mV）
更多功能
| 阻力类型 | 感应电阻：线圈，变压器，电机绕组……无感电阻：接地，涂层，接触电阻…… |
| 测量电流 | 内部或外部来源直流电流从100μA到10 A.连续，脉冲或脉冲交替 |
| 测量时间 | 在直流模式下<1 s在 脉冲电流模式下<1.5 s <在交流电模式下<2 s |
| 测量触发条件 | 手动或自动触发，从2个/秒到1个/ 9小时，允许单个操作员进行测量 |
| 电磁场 | 每次测量前自动补偿EMF寄生虫，以获得更高的准确度 |
| 温度补偿 | 金属温度系数的 选择环境温度的选择（使用外部探头编程或测量） 20°C时的温度补偿：分辨率：0.1°C，精度：±0.5°C （R20 =在环境温度下补偿的电阻等于20°C |
| 温度系数超出工作范围 | 精度<10％/°C |
| 相对测量 | 显示L = R-R0或L = 100 x（R-R0）/ R0 in％ 其中L：读取值，R：测量值和R：参考值从存储器中调用或由操作员输入 |
| 线圈加热计算 | 线圈加热根据环境温度计算，环境温度下的原始线圈电阻，线圈电阻一旦加热和线圈材料 |
| 警报 | 2个可编程阈值，带有视觉和声音信号以及继电器输出 |
| 输出 | 两个继电器（1 A / 220 VAC）1个模拟输出0 – 2.5 V（负载> =2.5kΩ，分辨率：10 mV，精度：±10 mV） |
| 校准 | 无需内部调整的数字校准 |
一般规格
| 尺寸 | 225 x 88 x 310毫米 |
| 重量 | 2至3千克，具体取决于选项 |
| 显示 | LCD 26,000计数，16个数字点亮，11.5 mm高 |
| 电源 | 115/230 V（50/60 Hz） |
| 带内置充电器的电池（可选） | 类型：12 V电池组 电池寿命：2至8小时根据使用 充电时间：14小时 |
| 通讯端口 | RS 232标准配置IEEE 488-2可选允许直接从计算机进行编程，数据管理和单元校准 |
| 存储容量 | 具有平均值，最小值和最大值的1,000次测量 直接在显示器上或通过数字和模拟接口读取存储器 |
环境指标
| 参考范围 | 23°C±1°C（相对湿度：冷凝45％至75％） |
| 操作参考范围 | 0至50°C（相对湿度：20至80％无冷凝） |
| 限制操作范围 | -10°C至+ 50°C（相对湿度：10至80％w / o冷凝） |
| 存储温度限制 | -30°C至+ 55°C （带电池的型号为-15°C至+ 50°C） |
| 保护IP | 符合EN60529的IP40 |
| 最高海拔 | 2,500米 |
安全规范
| 保护 | “电压”电线的电子保护“电流”电线的保险丝保护在感应电阻测量期间防止“电流”断路 |
| 类 | 符合EN 61010-1 第III类，污染2 |
| 额定电压 | 50伏 |
| 楔块和振动 | EN61010-1 |
| EMC符合性 | 免疫：EN 50082-1 / 1992传导和辐射发射：
EN 55022，B级 辐射：IEC 801-3 / 1984 执行：IEC 801-4 / 1988 静电放电：IEC 801-2 / 1991 |
仪器：
OM 21-1 可编程台式微欧姆表
带RS 232接口
OM 21-2 可编程台式微欧姆表
带RS 232接口和电池+充电器
OM 21-3 可编程台式微欧姆表
带RS 232接口和IEEE 488
OM 21-4 可编程台式微欧姆表
带RS 232接口，IEEE 488和电池+充电器
夹和探针：
请注意，每个OM 21需要2个夹。
AN5806-2 镀金Kelvin夹子，2件套
开口直径：12 mm，电缆长度：2 m
AN5806C Kelvin夹，2件套
开口直径：12 mm，电缆长度：3 m
AMT003 每个测试探针
电缆长度：5米
AMT004 Kelvin夹，每个单位
开口直径：25 mm，电缆长度：3 m
其他配件：
用于OM 21的LOG OM配置和利用软件
包括RS 232电缆
AN6901 用于台式仪器的软包
AMT002 外部电源3 V – 10 A.
AN5883 用于面板安装的支架安装（T2盒式）
AN5884 用于机架安装的机架安装套件（T2盒式）
AN5875 RS232 9p F电缆
AN5836 IEEE 488电缆
长度：2米
AN8009 10个保险丝 - 16 A
认证：
QMA11EN COFRAC校准证书
