产品概述

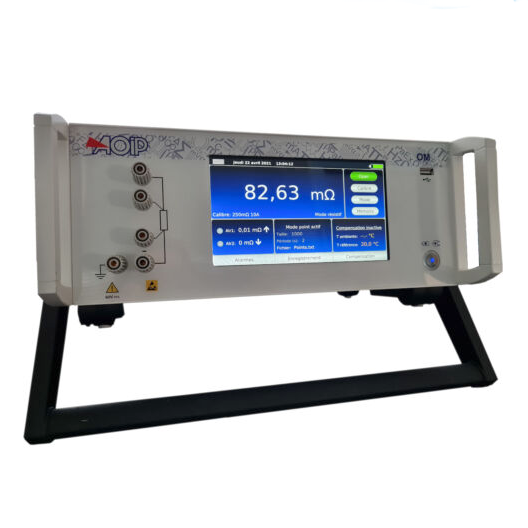

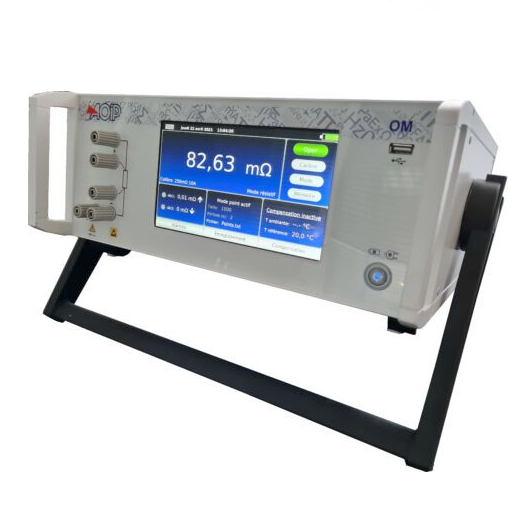

OM27台式微型欧姆表
OM27 全新台式微型计 10 安培
性能：
测量感应电阻和非感应电阻的 4 线
范围从 5 mQ 到 2.5 kΩ
准确度 0.05%
0.1 µΩ 分辨率
彩色触摸屏
便于使用
实时测量条件信息
多功能性：
使用电源或电池
可通过软件或在仪器上访问
广泛的数据存储
由于采用彩色界面，因此易于使用，它可以通过 4 线测量任何电感或非电感电阻，连续或脉冲直流电流高达 10 A。
具有 0.05% 的读数精度和 0.1 µΩ 的分辨率（在 5 mΩ 口径上），它涵盖了广泛的可选范围 ohmmeter 有一个金属外壳，使其坚固耐用，从而提高了其可靠性和可用性。
它标配了一块电池，允许它也可以到现场进行测量活动。 它允许在 10 A 直流电流下进行长时间的测量活动（最多 60 分钟），并提供从 5 mΩ 到 2.5 kΩ 的范围
主要特点 ：
彩色触摸屏
电池和市电操作
感性和非感性电阻的 4 线测量
连续或脉冲直流电流，从 1 mA 到 10 A
准确度：0.05% 读数
自动电动势补偿
环境温度补偿（测量或编程）
金属温度系数补偿
参考温度的选择
2 个可编程阈值，带有视觉和声音警报
内存： 1,000 个确定的测量
各种应用领域
金属化和接地控制
焊接质量控制
接触电阻测量（低压连接器、继电器……）
电子元件测试
线圈、变压器和电机电阻测量、损耗和温升计算
非双绞线和双绞线电阻率测量和长度计算
铁路和电网维护
OM 27 易于使用、坚固且受保护（金属外壳），更特别适用于实验室和生产应用或集成到测试台中：
航天
能源领域
家用电器
电缆制造
电信
电子产品
汽车行业
铁路
电机制造
两种电流波形
持续直流电流
电感电阻和线圈
使用触发测试探头时自动触发测量
测量前的 EMF 补偿
脉冲电流
无感电阻
建立连续性时自动触发测量 – 需要 1 名操作员
每次测量前在测量结束时自动关闭电流EMF 补偿
配置和显示
所有参数都是用户可编程的，可以直接通过仪器界面或通过软件（LOG OM，可选）：测量电流、量程、电阻类型、单位、参考温度、警报阈值和状态以及计算... OM 27大显示屏实时通知操作员有关测量本身和测量条件的信息。任何检测到的范围过冲、开路或电池电量不足都由 LED 指示灯和屏幕上显示的消息指示。在每次测量之前，都会测量并自动去除 EMF，以提高测量精度。对于无感电阻，一个操作员就足以执行测量，因为一旦在两点之间建立连续性，它将自动触发。用户还可以设置金属性质或其温度系数、参考温度和环境温度。环境温度也可以通过外部温度探头测量。电池供电的 OM 27 具有 1,000 次测量的高存储容量，可直接在显示屏上读取。
每个测量端子都可确保高达 250 V 的保护，同时检测到任何超量程、开路或电池电量耗尽的信号都会通过 LED 和显示的消息进行通知。
技术参数
电阻测量
|
测量范围 |
分辨率 |
精度/1 年(23°C ±5°C) |
测量电流 |
电压降 |
|
5 mΩ |
0,1 μΩ |
0,05 % + 1 μΩ |
10 A |
50 mV |
|
25 mΩ |
1 μΩ |
0,05 % + 3 μΩ |
10 A |
250 mV |
|
250 mΩ |
10 μΩ |
0,05 % + 30 μΩ |
10 A |
2,5 V |
|
2500 mΩ |
0,1 mΩ |
0,05 % + 0,3 mΩ |
1 A |
2,5 V |
|
25 Ω |
1 mΩ |
0,05 % + 3 mΩ |
100 mA |
2,5 V |
|
250 Ω |
10 mΩ |
0,05 % + 30 mΩ |
10 mA |
2,5 V |
|
2500 Ω |
100 mΩ |
0,05 % + 300 mΩ |
1 mA |
2,5 V |
自动或手动选择测量范围可能超出标称范围：
5 mΩ范围：+20%
25 mΩ范围：+20%
开路时端子之间的最大电压：7 V电流波形：连续或脉冲直流电流
Tref补偿的环境温度测量
|
类型 |
分辨率 |
精度/1 年（23°C ±5°C） |
说明 |
|
Pt100 |
0.1 ° C |
0.5 ° C |
使用外部 Pt100 测量或通过键盘输入值 |
附加功能
|
测量的电阻类型 |
-电感：线圈、变压器、电机、编织电缆… -无感：金属化检查、接地连续性、接触电阻、扁平电缆等。 |
|
测量触发 |
手动或自动，允许单个操作员执行测量 |
|
FEM |
每次测量前对杂散FEM 进行测量和补偿，以提高精度 |
|
温度补偿 |
- 环境温度 Tamb，使用外部 Pt100 测量或由用户编程 -返回测量值的编程参考温度：： R (Tref) = [R (Tamb) * (1 + α * Tref)] / [1 + α * Tamb] (1 + α * Tamb) - 插入温度系数 (α) 的金属性质 |
|
温度系数超出参考范围 |
<10%精度/°C（即0至18°C和28至50°C） |
|
警报 |
两个可编程阈值，带有视觉和听觉信号 |
一般规格
|
尺寸 |
L x W x H 340 x 320 x 160 mm |
|
重量 |
4.6 kg |
|
电源 |
100 to 240 V (50/60 Hz) |
|
电池 |
-类型：镍/锰8.5 Ah（尺寸D） -充电时间：5小时 -自主性：>5000技术。（脉冲），>60分钟（10A口径下250 mΩ的直流电） |
|
通讯接口 |
RS 232 |
|
存储器 |
通过屏幕上的数字重放、软件或打印机识别测量值 |
环境规格
|
参考范围 |
23 ° C ± 5 ° C (45 至 75% 相对湿度，无冷凝) |
|
标称工作范围 |
0 至 50 ° C（20 至 75% 相对湿度，无冷凝） |
|
极限工作范围 |
-10 ° C 至 + 55 ° C（10% 至 80% 相对湿度，无冷凝） |
|
存储条件 |
-40 ° C 至 + 60 ° C（电池充电时 -15 ° C 至 + 50 ° C |
安全
|
保护 |
电子设备：“电压”线最高250V 通过“电流”线上的保险丝 防止电感电阻测量中“电流”电路的开路 |
|
对地分配电压 |
60 V |
|
电气安全 |
EN 61010-1 |
|
电磁兼容性合规性 |
EN 61326 抗扰度： - 静电放电 EN 61000-4-2 - 辐射场 EN 61000-4-3 - 冲击波 EN 61000-4-5 - 传导干扰 EN 61000-4-6 - 电压骤降 EN 61000-4-11 - 爆破 EN 61000-4-4 辐射和传导发射 - EN 55022，B 级 - EN 61000-3-2 - EN 61000-3-3 |
仪器：
OM27 微欧表
标配： - 用于给电池充电的标准电源线 - 简化的用户手册
开尔文夹子和探头：
请注意，执行测量需要两个测量附件，有些是单独提供的
AMT003 测试探针，每单位；探头直径：3 mm，不含手柄的长度：83 mm，总长度：215 mm 电缆长度：5 m
AMT004 大开尔文钳，每单位；开口直径：25 mm，电缆长度：5 m
AMT 011 紧凑型测试探头，每单位；探头直径：3 mm，总长度：125 mm，电缆长度：5 m
AN5806-2 小开尔文钳位，每个单元；开口直径：12 mm，电缆长度：5 m
AN5806C 小镀金开尔文夹子（2 个）；开口直径：12 mm，电缆长度：3 m
AMT014 Pt100 外部温度传感器
AMT015 温度传感器扩展件 AMT014，长度：2 m
其他配件：
AMT008-SP1 / 5 m 电缆，带 M4 固定 U 型插头
AMT008-SP2：5 M 电缆，带 M4 压接环端子
机架安装套件
认证：
QMA11EN COFRAC 校准证书
运输信息：
尺寸 340x 320 x 160 毫米 重量 6 公斤
