产品概述

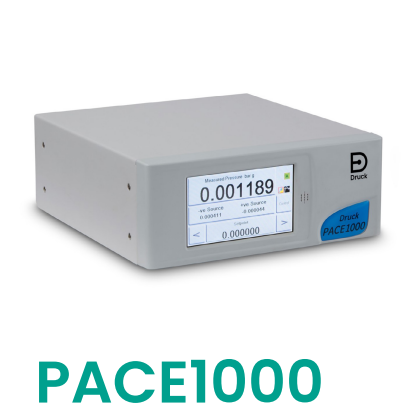

PACE 1000精密压力指示仪/气压计
PACE 1000可提供多种不同的压力量程，具有三种精度等级，从而确保其可满足客户在预算范围的对技术参数不同层次的需求。用户叫以自行设置PACE 1000的彩色触屏显示，最多同时显示3个压力测量值。PACE 1000可同时和5支传感器连接(3支内部传感器和2支外部传感器)。如果安装的传感器数目多于两支，PACE 1000的指示功能将得到扩展一-既可以显示文本或图表格式，也可以显示P1-P2的差压值。此外，也可以根据自定义时间段、采样率和触发条件记录显示内容。所有压力传感器测量值可通过通信端口进行传输。
特点
●单个或多个压力量程范围可选
●最多可同时显示3个通道的压力测量值
●采用德鲁克专有的全新硅压阻和硅谐振压力传感技术
●压力量程最高达100MPa
●精度等级可选，最高可达士0.005%FS
●长期稳定性高达士0.01%Rdg/每年
●大气压参考选顶
●负向校验作为标准配置
●标配带屏幕重放功能的数据记录
●可选择图形显示
●高分辨率彩色触屏操作直观的图标驱动菜单结构
●开关测试/模拟输出选项
●开关测试/继电器触点选顶

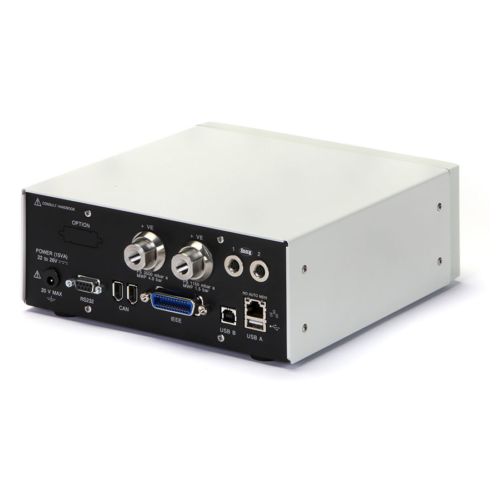

●标配RS232、IEEE、 以太网和USB接[ ]
●航空版本选顶
●泄漏测试选顶
●最大值/最小值/平均值显示
●与第三方软件包兼容
●28个压力单位以及4个用户自定义单位可选
PACE 1000选项
泄漏测试
泄漏测试对指定驻留时间内的泄漏率进行测量。测试开始时，仪器测量施加在用户系统.上的测试压力，并记录测量驻留时间内的压力变化。测试完成显示屏会显示出测试结果，即在当前所选压力单位下，显示每秒或每分钟的泄漏率。
开关测试一标配模拟输出或继电器触点选项
开关测试功能可自动测试压力开关设备。测试结束，可显示触点打开、关闭的压力以及动作迟滞。还可将开关测试任务设置为捕捉开关触发的最大值、最小值和平均值。
模拟量输出
可以通过设置荥单编程模拟输出使其输出与仪器所选范围成比例的模拟信号。这样，仪器便可连接PC或PLC I/0、远程显示器、图表记录器或其他数据记录设备。
用户可在0至10V、0至5V、-5至5V以及0/4至20mA间选择输出范围。在主机工作温度范围内，对应主机测量压力精度达士0.05%FS，更新速率为秒80个读数。该选顶可在最小压力和满量程压力之间进行与压力成比例输出的编程设置。
继电器触点
通过无电压触点可以控制真空泵和锅炉等外围设备，每个VFC选项都具有3个独立的无源NO/NC继电器触点。PACC 1000设备可以设定多种条件触发继电器触点闭合。
航空版本选项
使用航空单位进行显示:
●高度- feet或m
●空速- knots或km/hour, mph
●马赫数- mach
针对大气压应用，可测量平均海平面和气压计的导出压力。
针对机场应用，可提供QFE/QFF和QNH趋势图。
硬件附件
以下附件需要单独订购:
|
部件号 |
说明 |
|
IO-ADAPT-G1/4 |
转接头G1/8外螺纹转G 1/4内螺纹 |
|
IO-ADAPT-1/8NPT |
转接头G 1/8外螺纹转1/8 NPT内螺纹 |
|
IO-ADAPT-1/4NPT |
转接头G1/8外螺纹转1/4 NPT内螺纹 |
|
IO-ADAPT-7/16UNF |
转接头G1/8外螺纹转7/16 - 20 UNF内螺纹 |
|
IO-ADAPT-AN4 |
转接头G 1/8外螺纹转AN4 37度外锥螺纹 |
|
IO-ADAPT-AN6 |
转接头G 1/8外螺纹转AN6 37度外锥螺纹 |
|
IO-ADAPT-BARB |
转接头G 1/8外螺纹转1/4内径压力管接头 |
|
IO-ADAPTOR-KIT |
转接头套件，包含以上所有转接头 |
|
IO-ADAPT-9/16AC |
9/16 18UNF内螺纹至1/8NPT内螺紋转换接头 |
|
IO-SNUBBER-1 |
参考端口缓冲接头减小环境变化对传感器参考端压力的影响 |
|
IO-DIFF-KIT_LP |
微差压连接套件，用于减小测量过程中环境扰动的影响 |
|
IO-RMK-P1000 |
19”机架安装套件 |
|
IO-PAN-P1000 |
19” 面板安装套件 |
技术参数
|
压力测量 |
|
|
IPS压力量程 |
表压2.5, 7, 20, 35, 70, 100, 200, 350, 700 kPa和1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa |
|
|
绝压35, 42, 70, 100 MPa |
|
|
所有表压量程标配负向校验。选择任一量程范围再添加大气参考选顶可实现绝压/表压量程转换 |
|
IRS压力量程 |
200, 350, 800 kPa和1.1, 2.1, 3.6,7.1, 10.1, 13.6, 17.3,21.1 MPa绝压 |
|
IRS-B大气参考量程 |
75-115 kPa绝压 |
|
超限指示 |
超过以mbar/bar为单位的满量程压力范围10% |
|
压力介质 |
350 kPa及以上压力，需同不锈钢316或哈氏合金C276兼容 |
|
|
表压范围低于350kPa和绝压范围低于350kPa时建议采用干燥、无油的非腐蚀性气体,推荐使用干燥空气或氮气。 |
|
|
低于35kPa时，请咨询您当地的德鲁克销售代表 |
|
显示 |
|
|
面板 |
V4 VGA4.3英寸宽屏彩色LCD显示屏，一体式触摸屏 |
|
通信更新速率 |
每秒8次 |
|
显示更新速率 |
每秒2次 |
|
读数 |
±9999999 |
|
压力单位 |
mbar, bar, Pa(N/m2), hPa, kPa, MPa, mmHg @ 0°C, cmHg @ 0°C, mHg @ 0°C, inHg @ 0°C, mmH2O @ 4°C, cmH2O @ 4°C, mH2O @ 4°C,mmH2O@ 20°C, cmH2O @20 °C, mH20 @ 20 °C, kg/m2, kg/cmr, torr, atm, psi, lb/ft, inH20 @ 4°C, inH2O @ 20°C, inH2O @ 60°F, ftH2O @4°C, ftH20 @20°C, ftH2O @ 60°F,以及四种用户自定义压力单位 |
|
性能(校验温度范围内) |
|
|
IPS0标准精度 |
0.02% Rdg + 0.02% FS (2.5 kPa: 0.20% rdg + 0.20% FS, 7 kPa: 0.10% rdg+ 0.10% FS, 20 kPa: 0.04% rdg + 0.04% FS) 精度指标包含非线性，迟滞，重复性以及温度影响，并假定稳态温度条件和定期清零 |
|
IPS1提高精度 |
0.01% Rdg + 0.01% FS (2.5 kPa: 0.10% rdg + 0.10% FS, 7 kPa: 0.05% rdg + 0.05% FS, 20 kPa: 0.02% rdg + 0.02% FS) 精度指标包含非线性，迟滞，重复性以及温度影响，并假定稳态温度条件和定期清零 |
|
IPS2最优精度 |
0.005% Rdg + 0.005% FS (2.5 kPa: 0.05% rdg + 0.05% FS, 7 kPa: 0.025% rdg + 0.025% FS, 20 kPa: 0.01% rdg + 0.01% FS) 精度指标包含非线性，迟滞，重复性以及温度影响，并假定稳态温度条件和定期清零 |
|
IPS长期稳定性 |
200kPa以上量程为0.01%rdg/年，100kPa为0.02%rdg/年，100kPa以下为0.03%rdg/年。包含定期清零 |
|
负压精度 |
任何负压压力下的最大误差等于相同正压值下的最大误差 |
|
IRSO标准精度 |
0.01%FS，包含非线性,迟滞，重复性以及温度影响 |
|
IRS1提高精度 |
0.005%FS，包含非线性，迟滞，重复性以及温度影响 |
|
IRS2特优精度 |
0.0025%FS，包含非线性,迟滞，重复性以及温度影响 |
|
IRS3基准级精度 |
350KPa以下0.0010% FS,大于350KPa为0.0015%FS，包含非线性，迟滞，重复性以及温度影响 |
|
IRS0-B标准精度大气参考 |
0Pa，包含非线性，迟滞，重复性以及15-45°C之间的温度影响 |
|
IRS1- B提高精度大气参考 |
5Pa,包含非线性，迟滞，重复性以及1545°C之间的温度影响 |
|
IRS2- B最优精度大气参考 |
2.5Pa，包含非线性，迟滞，重复性以及15- 45°C之间的温度影响 |
|
IRS3-B基准级精度大气参考 |
2.0Pa，包含非线性，迟滞，重复性以及15-45°C之间的温度影响 |
|
IRS长期稳定性 |
IRSO- IRS3 350kPa以下0.0025% FS/年。IRS3大于350KPa时0.001% FS/28天。大气参考0.1mbar/年 |
|
电气规格 |
|
|
供电 |
90VAC ~ 130 VAC @ 47~ 63 Hz & 180VAC ~ 260VAC @47~ 63 Hz。15VA |
|
通信 |
RS232, USB和IEEE-488端口, SCPI通讯或仿真通讯(DPI141, DPI142, DPI150 )。LabVIEW驱动程序 以太网(VX1-11 & Sockets为SCPI通讯) |
|
环境 |
|
|
温度 |
工作温度10°C~ 50°C;校准温度15°C~45°C;储存温度-20°C~ 70°C; |
|
密封等级 |
IP20 (EN60529),设计为室内使用 |
|
湿度 |
5%RH~95%RH非凝露 |
|
振动 |
符合Def. Stan. 66-31 8.4 Cat 3和MIL-T-28800E Cat 2 |
|
冲击 |
机械冲击符合EN61010 |
|
认证 |
LVD EN61010, EMC EN61326, PED, ROHS & WEEE - CE标记 |
|
物理规格 |
|
|
重量 |
3.2kg (不含电源适配器) |
|
尺寸 |
218mm宽X 88mm(2U)高X 250mm深 |
|
压力连接 |
21MPa以下为G1/8内螺纹，35MPa至 100MPa为9/16 18UNF Autoclave外螺纹 |
订购信息
订货时请注明以下信息(如适用)
1. PACE 1000型号
|
PACE主机 |
PACE内部传感器-IRS 绝压* |
PACE内部传感器IRS B 绝压* |
PACE内部传感器IPS 表压* |
PACE内部传感器IPS 绝压* |
1x开关测试/继电器触点或开关测试/模拟输出 |
2X 开关测试/继电器触点或开关测试/模拟输出 |
泄漏测试和航空选项 |
|
PACE 1000 无内部传感器3XIDOS连接 |
无 |
无 |
无 |
无 |
有 |
有 |
有 |
|
PACE 1001 1X内部传感器2XIDOS连接 |
有 |
有 |
有 |
有 |
有 |
无 |
有 |
|
PACE 1002 2X内部传感器2XIDOS连接 |
有 |
有 |
有 |
有 |
有** |
无 |
有 |
|
PACF 1003 3X内部传感器 2XIDOS连接 |
有 |
有 |
有 |
有 |
无 |
无 |
有 |
*请说明选择IPS/IRS的精度。
**若只选择1个IPS表压而未选IRS-B，则不可用。
2.指定内部压力传感器量程和精度
PACE1000无内置传感器
PACE1001内置1个压力传感器
PACE1001大气压力计，固定量程为75-115KPa
PACE 1002内置2个压力传感器
PACE1003内置3个压力传感器，其中一个必须为大气参考
3.选件
可选功能包括:
●泄漏测试-以所需压力单位/分或所需压力单位/秒自动测试系统的泄漏率
●开关测试/模拟输出-精确校验压力开关
●开关测试/继电器触点-精确校验压力开关/自动触发辅助设备
●航空版-用于测试和校准航空仪表
