产品概述

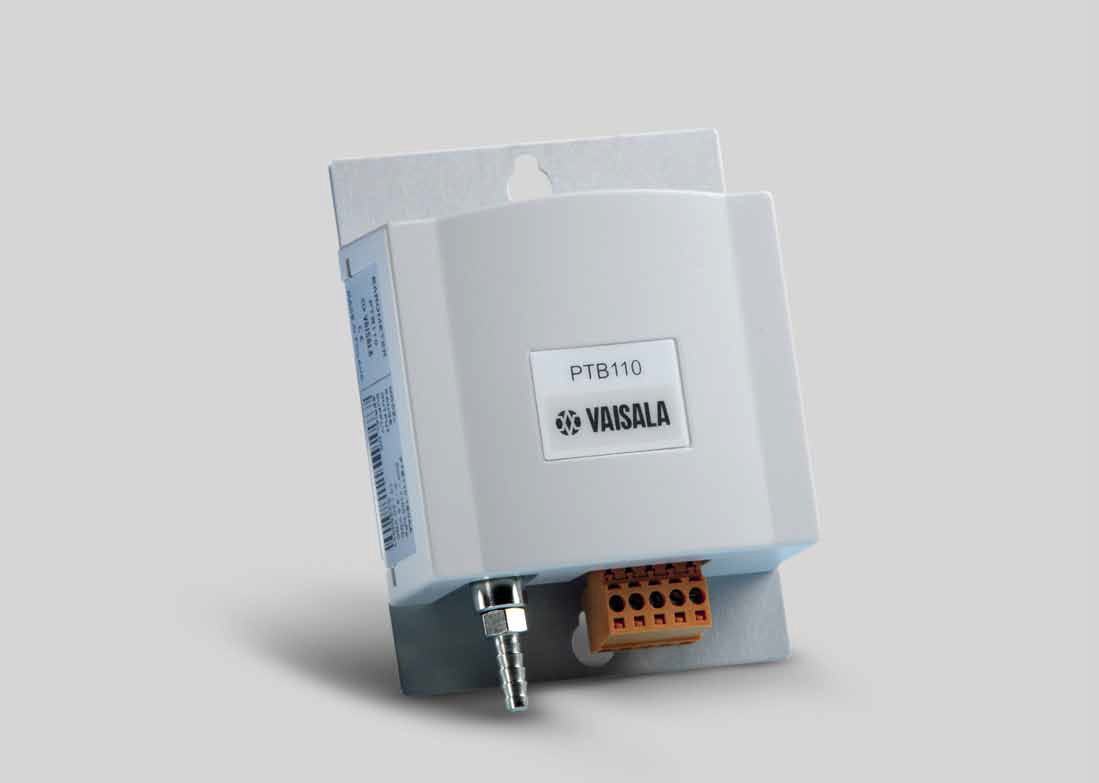

PTB110气压计
BAROCAP®气压计PTB110具有出色的长期稳定性。
特点/优势
- 维萨拉BAROCAP®传感器
- 若干压力范围可选
- +20 ℃时准确度为±0.3 hPa
- 长期稳定性
- 带外部触发器的开启/关闭控制功能
- 输出电压0 ... 52.5或0 ... 5VDC
- 电流消耗小于4mA
- 可安装在DIN轨条上(35mm宽)
- 可溯源至NIST(含校验证书)
PTB110
维萨拉BAROCAP®气压计PTB110既可以用于室温下的精确大气压测量，也可以用于温度范围更宽的一般环境压力监测。
维萨拉BAROCAP®技术
PTB110气压计采用维萨拉BAROCAP®传感器，这是维萨拉开发的一种硅电容绝对压力传感器，用于大气压测量应用领域。这种传感器采用成熟可靠的电容检测原理，同时具有单晶硅出色的弹性和机械稳定性。
准确度与稳定性
气压计杰出的长期稳定性将很多应用领域的现场调准需求最小化, 甚至完全不需要现场校准。
应用范围
P T B 1 1 0 适合于各种应用领域，例如环境压力监测、数据浮标、激光干涉仪、农业和水文测量领域。由于具有低电耗的特点，结构紧凑的P T B110尤其适合于数据记录器。同时还具有外部的开启/关闭控制功能。当电力供应受限时这一特性非常实用。
技术参数
技术参数
|
工作范围（1 hPa = 1mbar） |
|
|
压力范围 |
500 ... 1100 hPa |
|
600 ... 1100 hPa |
|
|
800 ... 1100 hPa |
|
|
800 ... 1060 hPa |
|
|
600 ... 1060 hPa |
|
|
温度范围 |
-40 ... +60 ℃ (-40 ... +140 °F) |
|
湿度范围 |
无冷凝 |
|
准确度 |
|
|
线性度* |
±0.25 hPa |
|
迟滞性* |
±0.03 hPa |
|
可重复性* |
±0.03 hPa |
|
压力校准不确定度* * |
±0.15 hPa |
|
电压校准不确定度 |
± 0.7 mV |
|
频率校准不确定度 |
± 0.3 Hz |
|
+20℃时的准确度* * * |
±0.3 hPa |
|
* 定义为末端非线性，滞后误差或重复性误差的±2标准偏差限值。 |
|
|
* * 定义为工作标准的±2标准偏差极限值，包括可追溯至NIST。 |
|
|
* * * 当使用电压输出时，定义为在室温状态下测量极限端的非线性、迟滞误差、重复性误差和校准不确定度的算术平方根值(RSS) |
|
|
总准确度 |
|
|
+15 ... +25℃ (+59 ... +77 ℉) |
±0.3 hPa |
|
0 ... +40℃ (+32 ... +104℉) |
±0.6 hPa |
|
-20 ... +45℃ (-4 ... +113℉) |
±1.0 hPa |
|
-40 ... +60℃ (-40 ... +140℉) |
±1.5 hPa |
|
长期稳定性 |
±0.1 hPa /年 |
|
概述 |
|
|
电源电压 |
10 ... 30 VDC |
|
电压控制方式 |
带TTL电平触发器 |
|
电压敏感性 |
可忽略 |
|
电流消耗 |
小于4mA |
|
停机模式 |
小于1μA |
|
输出电压 |
0 ... 2.5 VDC 0 ... 5 VDC |
|
输出频率 |
500 ... 1100 Hz |
|
分辨率 |
0.1 hPa |
|
负载电阻 |
最低10 kohm |
|
负载电容 |
最大47 nF |
|
稳定时间 |
在通电后1秒内达到整个准确度规范要求 |
|
响应时间 |
在压力增加后500 ms达到整个准确度规范要求 |
|
加速敏感性 |
可忽略 |
|
压力接头 |
M5（10 -32）内螺纹 |
|
压力管接头 |
1 / 8”倒刺接头 |
|
最小压力范围 |
0 hPa绝对压力 |
|
最大压力极限值 |
2000 hPa绝对压力 |
|
电气接头 |
用于5线（AWG 28 ... 16）的可拆卸 |
|
端子 |
针脚1：外部触发 |
|
针脚2：信号接地 |
|
|
针脚3：电源接地 |
|
|
针脚4：供电电压 |
|
|
针脚5：信号输出 |
|
|
壳体材料，塑料盖 |
ABS / PC混合 |
|
壳体防护等级 |
IP32 |
|
金属安装板 |
铝合金 |
|
重量 |
90 g |
|
电磁兼容性 |
符合EMC标准 符合电磁兼容标准EN61326 - 1,满足用于测量,控制和实验室使用的电气设备的电磁兼容要求；工业环境。 |
订货：例如：PTB110 1 A 0 A B
|
气压计 |
PTB110 |
|
|
|
|
|
|
压力范围 |
500…1100 hPa |
1 |
|
|
|
|
|
600...1100 hPa |
2 |
|||||
|
800...1100 hPa |
3 |
|||||
|
600...1060 hPa |
4 |
|||||
|
800…1060 hPa |
5 |
|||||
|
输出选项 |
0...5 Vdc |
A |
||||
|
0...2.5 Vdc |
B |
|||||
|
Frequency output |
F |
|||||
|
安装 |
标准安装 |
0 |
||||
|
DIN导轨安装套件 |
1 |
|||||
|
压力配件 |
标准 |
A. |
||||
|
带有截止阀的快速接头，用于1/8“软管 |
B |
|||||
|
用户手册 |
不用. |
A |
||||
|
英语 |
B |
|||||
