PTB330数字气压计
BAROCAP数字气压计 PTB330
适合专业气象，航空，和工业领域用户
维萨拉 BAROCAP 数字气压计 PTB330 用于多种大气压力测量的气压计。PTB330 的压力测量基于维萨拉硅电容式绝对压力传感器，即维萨拉 BAROCAP 传感器。它具有优良的测量准确度和长期稳定性。
特点
维萨拉 BAROCAP传感器
精确测量
良好的稳定性
通过冗余设计提高可靠性
带有 1 年历史数据的图形化趋势显示
高度与海拔修正压力（QFE、QNH）
用于专业气象、航空、实验室和苛刻的工业应用
准确度高
PTB330 系列气压计具有优良的准确度。A 级气压计适用于苛刻的应用环境，并用高精度压力校准仪进行精确的调整和校准。B 级气压计则按照电子元件工作标准进行调整和校准。所有PTB330 气压计均带有可溯源的出厂校准证书。
冗余可靠性
客户可根据需要自行选配带一个、两个或三个 BAROCAP 传感器。当选用两个或三个传感器时,气压计可以连续地比较各个压力传感器的读数，并显示这些读数是否在设置的内部差异标准范围之内。这种特点可以为压力测量提供冗余保障。
用户还能始终获得稳定而可靠的压力读数,并能在维修或再次校准气压计时获得预先显示。
海平面修正气压（QNH）与高度修正气压（QFE）
PTB330 可设置为计算 QNH 和 QFE 压力，尤其在用于航空领域时。根据观测位置的高度和温度，QNH 表示还原至海平面的压力。QFE 表示在海拔高度差别较小的情况下，经过高度修正的压力，例如，机场场面气压。

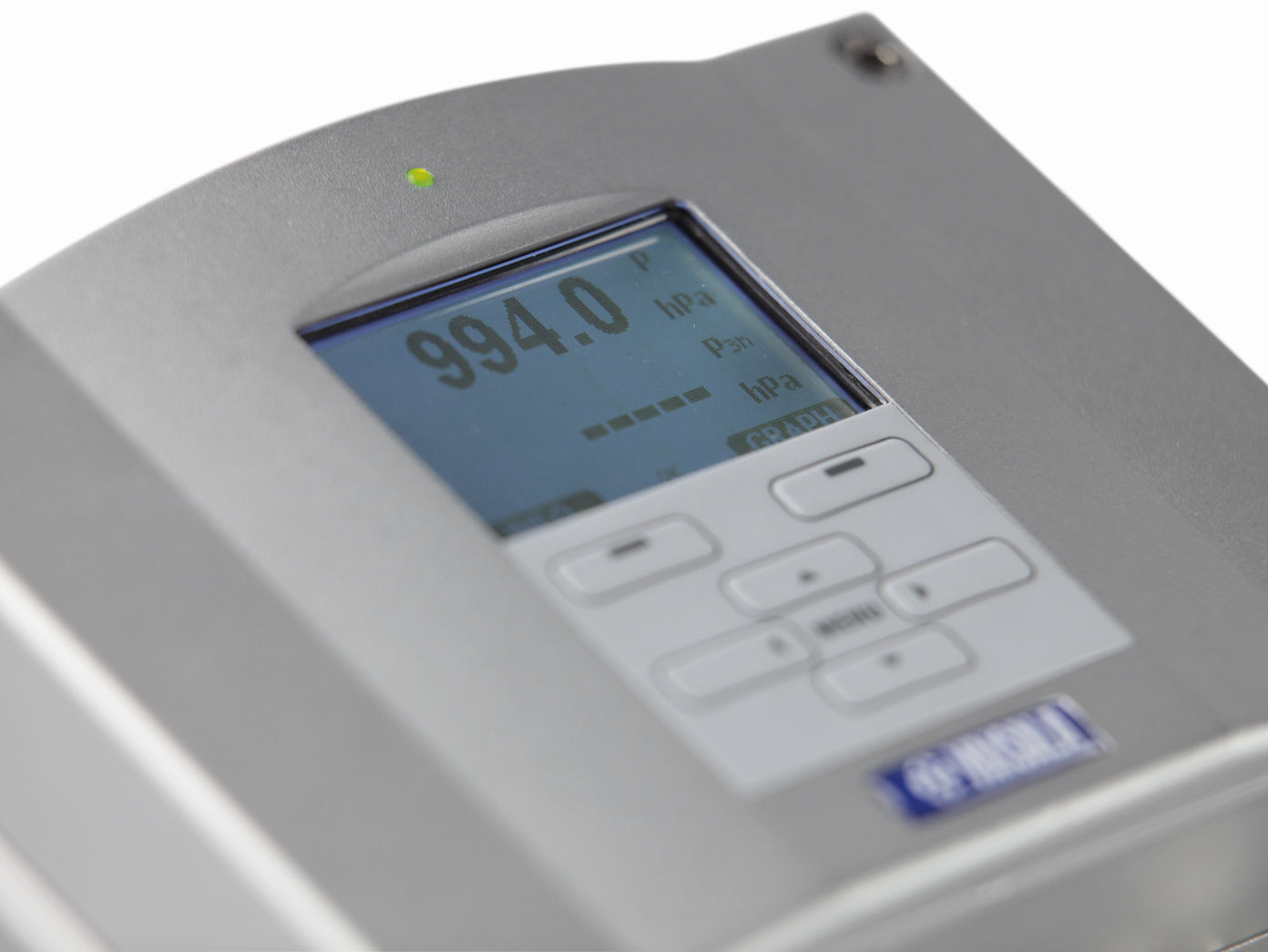

图形显示
PTB330 具有多语言图形显示功能，使用户能够监控测量趋势。PTB330 在测量过程中会自动更新图形，并提供一年的测量历史记录。除了瞬时压力之外，PTB330 还提供世界气象组织（WMO）的压力变化趋势和趋向代码。
应用范围
PTB330 可用于航空、专业气象以及要求严苛的工业压力测量应用，例如精确的激光干涉测量和发动机试验台中的废气分析。
技术参数
|
测量性能 |
||
|
参数 |
说明/数值（A 级） |
说明/数值（B 级） |
|
气压范围 500 … 1100 hPA |
||
|
线性 1) |
±0.05 hPa |
±0.10 hPa |
|
磁滞 1) |
±0.03 hPa |
±0.03 hPa |
|
重复性 1) |
±0.03 hPa |
±0.03 hPa |
|
校准不确定度 2) |
±0.07 hPa |
±0.15 hPa |
|
+20℃下的准确度 3) |
±0.10 hPa |
±0.20 hPa |
|
气压范围 50 … 1100 hPA |
||
|
线性 1) |
– |
±0.20 hPa |
|
磁滞 1) |
– |
±0.08 hPa |
|
重复性1) |
– |
±0.08 hPa |
|
校准不确定度2) |
– |
±0.15 hPa |
|
+20℃下的准确度 3) |
– |
±0.20 hPa |
|
温度依赖性 4) |
|
|
|
500 … 1100 hPa |
– |
±0.1 hPa |
|
50 … 1100 hPa |
– |
±0.3 hPa |
|
−40 … +60 °C 下的总准确度 |
||
|
500 ... 1100 hPa |
±0.15 hPa |
±0.25 hPa |
|
50 ... 1100 hPa |
– |
±0.45 hPa |
|
长期稳定性 |
||
|
500 … 1100 hPa |
– |
±0.1 hPa/年 |
|
50 … 1100 hPa |
– |
±0.1 hPa/年 |
|
其他 |
||
|
压力单位 |
hPa、mbar、kPa、Pa、inHg、mmH20、mmHg、torr、psia、hPa、mbar、kPa、Pa inHg、mmH20、mmHg、torr、psia |
|
|
分辨率 |
0.01 hPa |
0.1 hPa |
|
启动后稳定时间(一个传感器) |
4 s |
3 s |
|
响应时间（一个传感器） |
2 s |
1 s |
|
加速敏感度 |
– |
可忽略 |
|
最大压力限值 |
– |
5000 hPa（绝对值） |
|
1) 定义为端点非线性、磁滞误差或重复性误差的 ± 2 标准偏差限值。 |
||
|
2) 定义为工作标准不准确性的 ±2 标准偏差限值，包括国际标准的可追溯性。 |
||
|
3) 定义为室温下端点非线性、磁滞误差、重复性误差和校准不确定度的平方根之和 (RSS)。 |
||
|
4) 定义为在整个工作温度范围内的温度依赖性的 ±2 标准偏差限值。 |
||
|
工作环境 |
||
|
压力范围 |
500 … 1100 hPa，50 … 1100 hPa |
|
|
工作温度 |
−40 … +60 °C |
|
|
工作温度（带本地显示屏） |
0 … +60 °C |
|
|
IP 防护等级 |
IP66 |
|
|
IP65 (NEMA4)，带本机显示屏 |
||
|
符合 EMC 标准 |
EN 61326-1，工业环境 |
|
|
数据传输软件 |
||
|
MI70 Link 接口软件要求 |
Microsoft Windows OS |
|
|
Microsoft Excel |
||
|
机械规格 |
||
|
压力配件 |
用于 ⅛ 英寸内径管的倒钩接头或带有 |
|
|
|
用于 ⅛ 英寸软管的切断阀的快插接头 |
|
|
压力接头 |
M5 (10-32) 内部螺纹 |
|
|
外壳材料 |
G AlSi10 Mg (DIN 1725) |
|
|
重量 |
1 … 1.5 kg |
|
|
输入和输出 |
||
|
参数 |
说明/数值 |
|
|
电源电压 |
10 … 35 V DC |
|
|
供电电压灵敏度 |
可忽略 |
|
|
+20℃下的典型功耗（Uin 24 V 直流，一个压力传感器） |
RS-232：25 mA |
|
|
RS-485：40 mA |
||
|
Uout：25 mA |
||
|
Iout：40 mA |
||
|
显示屏和背光：+20 mA |
||
|
串行I/O |
RS-232C、RS-485、RS-422 |
|
|
模拟输出（可选） |
||
|
电流输出 |
0 … 20 mA、4 … 20 mA |
|
|
电压输出 |
0 … 1 V、0 … 5 V、0 … 10 V |
|
|
压力范围下的准确度 |
500 … 1100 hPa |
50 … 1100 hPa |
|
+20 ℃下 |
±0.30 hPa |
±0.40 hPa |
|
−40 … +60 °C下 |
±0.60 hPa |
±0.75 hPa |
|
配件 |
||
|
串口电缆 |
19446ZZ |
|
|
USB-RJ45 串行连接电缆 |
219685 |
|
|
软件接口套件 |
215005 |
|
|
墙面安装套件 |
214829 |
|
|
户外安装套件（挡雨板） |
215109 |
|
|
柱式或管式安装套件 |
215108 |
|
|
电源模块 |
POWER-1 |
|
|
补偿了温度的模拟输出模块 |
AOUT-1T |
|
|
RS-485 隔离模块 |
RS485-1 |
|
|
DIN 导轨套件 |
215094 |
|
