RChG 100波登管压力表

卷曲环，不锈钢外壳

标准型号

RChg100,160, 250 (mm) (4", 6", 10")

RChgG100,160, 250 (mm) (4", 6", 10")

常规功能、测量功能 (载荷极限/温度限制) 和标准压力范围/刻度的

信息详见型号概述 1000。

精度 (EN 837-1)

等级1.0

外壳

抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

IP 54,

IP 65 用于型号 RChG 100 / 125和

型 号 RChG 160 (压力范围 ≥ 2.5 bar 及以上)

卸压装置

型号 RChg 卸压口在外壳背面，

1" (Ø 25mm)

型号 RChgG 100/125 卸压口在外壳背面，

1½" (Ø 40mm)

型号 RChgG 160 卸压装置在外壳顶部

外壳透气

型号 RChgG 100, 不透气，但用压力平衡膜补偿内部压力

型号 RChgG 160 含卸压装置

外壳填充

型号 RChgG: 甘油

标准外壳尺寸

100, 125, 160 (mm) (4", 5", 6")

接液部件

型号-3： 连接： 316 L 不锈钢

波登管： 316 L 不锈钢 ，

氩弧焊，

< 40 bar (600 psi) C-型

> 60 bar (800 psi) 螺线管型

1,600 bar (20,000 psi) NiFe合金，

螺线管型

型号-1： 连接： 黄铜

波登管： < 40 bar (600 psi) 青铜，C-型，软焊

> 60 bar (800 psi) 316L 不锈钢，

螺线管型，银钎焊

外壳结构

连接： 螺纹连接

连接位置： 底部连接,

或背部下方连接 (r)

安装装置： 无或表面安装所需的后置法兰(Rh)/

面板上安装所需的前置法兰 (Fr)* 或

面板上安装所需的U-型卡口(BFr),

见第 2 页

压力范围 (EN 837-1)

型号-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar (0-20,000 psi)

型号-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar (0-15,000 psi)

过程连接

G ½ B (½" BSP)

仪表视窗

型号-3：夹层安全玻璃

型号-1：仪表玻璃

机芯

型号-3：不锈钢

型号-1：黄铜/德式银

表盘

铝，黑色刻度，白色背景

指针

铝，黑色

依照EN 837-1的安全种类

NCS 100 (4"): S1 压力仪表具有卸压装置

其他特别型号和附加选项**

• 若需要可提供其他过程连接，如：高压连接外螺纹

(0-60 bar / 0-800 psi 和以上)

• 其他压力范围和/ 或特殊刻度，如：

双刻度 bar/psi，有色区域，表盘字，

负刻度等

• 型号如冷藏仪表有温度刻度 (NCS 100)

• 若需要外壳零件可采用1.4404 (316L 不锈钢)

• 提高外壳保护类型，如: IP 65 无外壳填充，

若需要可提供

• 若需要可提供其他外壳填充

• 型号 ....–3 环境温度至 -60 °C (-76 °F)

• 在3点钟, 9点钟或12点钟方向径向连接位置(若需要可提供其他

位置), 或其他非垂直安装(90°), 若需要针对以下型号

可提供:

-无外壳填充的型号和有压力平衡膜的填充型号

-无压力平衡膜填充型号

• 耐酸性气体腐蚀型符合 NACE

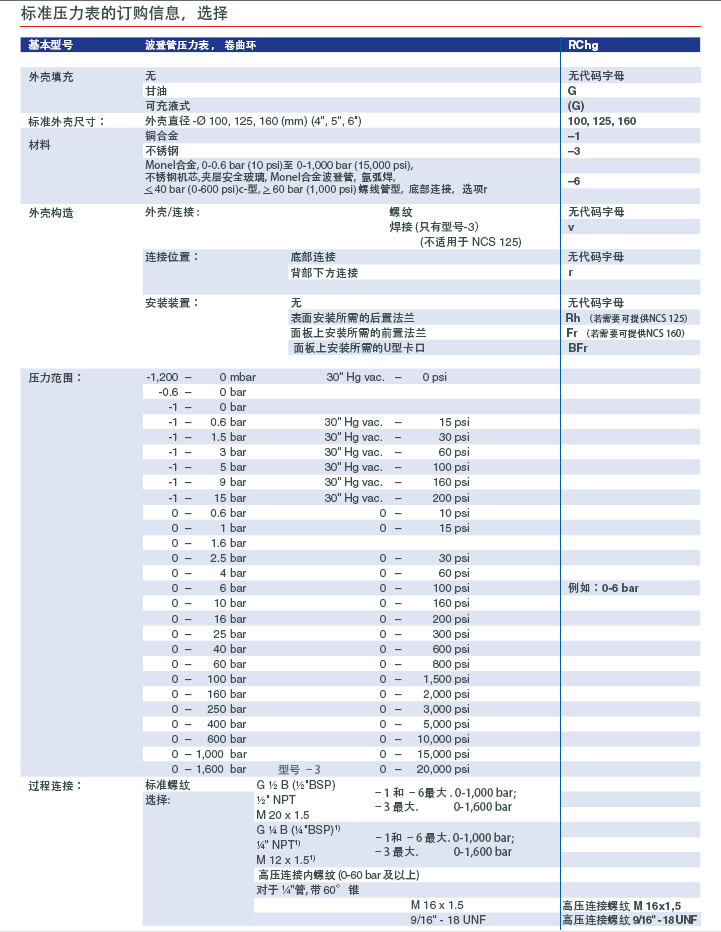

订购信息，标准压力范围，选项:

见第 3页和第 4页

附件

化学密封：若需要可提供安装

其他附件：见标题目录11

* 若需要可提供 NCS 160

** 若需要可提供 NCS 125 的特殊型式和附加选项
