RChg 80波登管压力表

卷曲环，不锈钢外壳

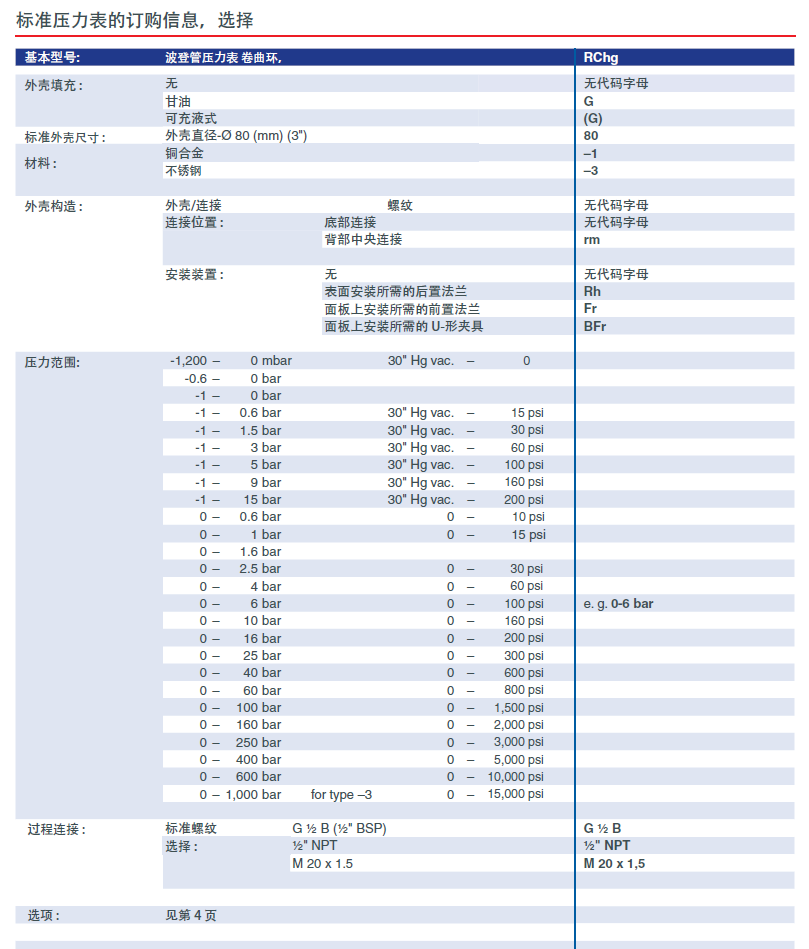

标准型号

RChg 80

RChgG 80

常规功能、测量功能（载荷极限/温度限制）和标准压力范围/刻度

的信息详见型号概述1000。

精度 (EN 837-1)

等级1.0

等级1.6 对于压力范围 0-600 和 0-1,000 bar

(0-10,000 和 0-15,000 psi)

外壳

抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

IP 54,

IP 65 用于卸压口封闭的型号RChgG

卸压装置

卸压口在外壳顶部

外壳透气

压力范围< 10 bar时, 需要通过卸压口的透气性进行内部压力补偿,

只要运行情况允许,其他压力范围也建议使用.

外壳填充

型号RChgG：甘油

标准外壳尺寸

80 (mm) (3")

浸湿零件

类型-3： 连接： 1.4571 (316不锈钢)

波登管： 1.4571 (316 不锈钢)，

氩弧焊，

≤ 60 bar (800 psi) C-型

≥ 100 bar (1,500 psi) 螺线管型

O型密封圈：氟橡胶

类型-1： 连接： 黄铜

波登管： 青铜

≤ 40 bar (600 psi) 软焊， C-型

≥ 60 bar (800 psi) 银钎焊，螺线管型

O型密封圈：丁腈橡胶

外壳结构

连接： 螺丝

连接位置： 底部连接,

或背部下方连接 (r) /

背部中央连接(rm)

安装装置： 无或表面安装所需的后置法兰(Rh)/

面板上安装所需的前置法兰 (Fr),

或面板上安装所需的U型卡口(BFr), 见第2页

压力范围 (EN 837-1)

型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)

型号-1：0-0.6 bar (0-10 psi) 至 0- 600 bar (0-10,000 psi)

过程连接

G ½ B (½" BSP)

仪表表面

型号-3：夹层安全玻璃

型号-1：仪表玻璃

机芯

型号-3：不锈钢

型号-1：黄铜/德式银

表盘

铝，黑色数字，白色背景

指针

铝，黑色

依照 EN 837-1 的安全种类

NCS 100 (4"): S1 压力仪表具有卸压装置

其他特别型号和附加选项

• 若需要可提供其他过程连接

• 其他压力范围和/ 或特殊刻度，如：

双刻度bar/psi，有色区域，表盘字，

负刻度等

• 型号如冷藏仪表有温度刻度

• 提高外壳保护类型，如：IP 65 无外壳填充，

若需要可提供

• 若需要可提供其他外壳填充

• 型号 RChgG 80–3

底部连接

环境温度低于-40 °C (-40 °F)

• 在3点钟, 9点钟或12点钟方向径向连接位置(若需要可提供其他位

置), 或其他不含垂直安装(90°)之外的, 若需要针对以下型号可

提供:

对于干燥式
