产品概述

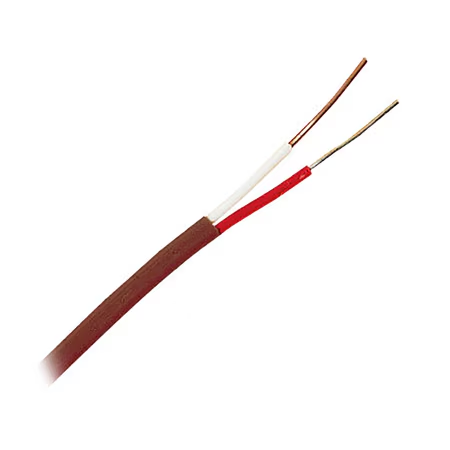

热电偶温度线/温度补偿导线
分度号:B,R,S,N,K,E,J,T.
S – 铂铑10 纯铂 -50~1750℃
R – 铂铑13 纯铂 -50~1700℃
B – 铂铑30 铂铑6 +100~1820℃
K – 镍铬 镍硅 -180~1350℃
T – 纯铜 铜镍 -250~400℃
J – 铁 铜镍 -180~750℃
N – 镍铬硅 镍硅 -270~1300℃
E – 镍铬 铜镍 -40~900℃

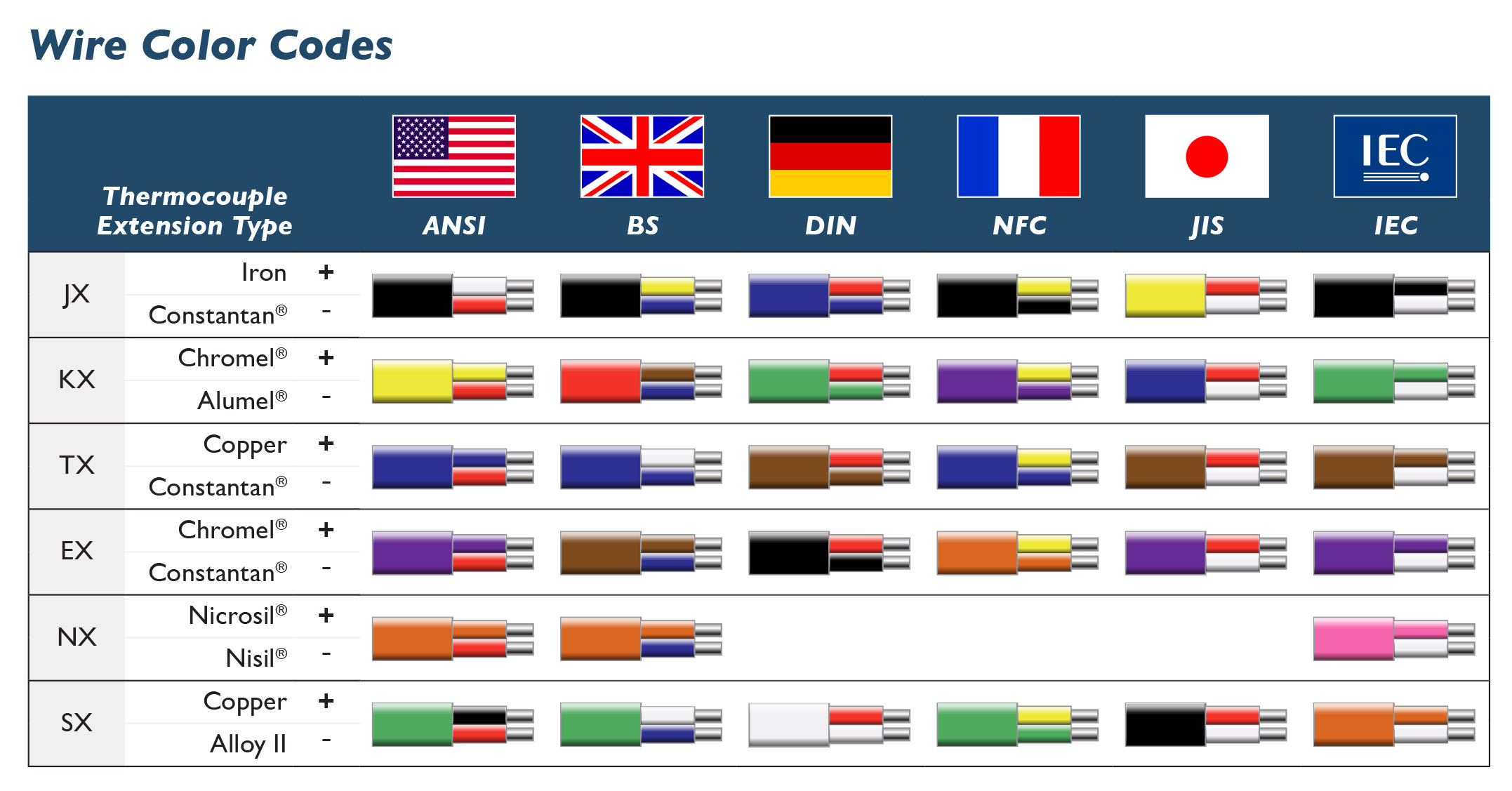

色规:
IEC 584-3,BS:1843(1952),ANSI:MC 96.1(1982),DIN43713/43714,JIS:C1618(1981)
| 材质 | 温度应用范围 |
| PVC | -10℃~105℃ |
| PTFE | -75℃~200℃ |
| 玻璃纤维 | -60℃~350/400℃ |
| 高温玻璃纤维 | -60℃~700℃ |
| 陶瓷纤维 | 0℃~1000℃ |
技术参数
导线尺寸表
|
线号 |
SWG |
AWG |
线号 |
SWG |
AWG |
||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
||
|
0 |
0.324 |
8.23 |
0.3249 |
8.25 |
26 |
0.018 |
0.457 |
0.0159 |
0.404 |
|
1 |
0.300 |
7.62 |
0.2893 |
7.35 |
27 |
0.0164 |
0.417 |
0.0142 |
0.361 |
|
2 |
0.276 |
7.01 |
0.2576 |
6.54 |
28 |
0.0148 |
0.376 |
0.0126 |
0.320 |
|
3 |
0.252 |
6.40 |
0.2294 |
5.83 |
29 |
0.0136 |
0.345 |
0.0113 |
0.287 |
|
4 |
0.232 |
5.89 |
0.2043 |
5.19 |
30 |
0.0124 |
0.315 |
0.0100 |
0.254 |
|
5 |
0.212 |
5.38 |
0.1819 |
4.62 |
31 |
0.0116 |
0.295 |
0.0089 |
0.226 |
|
6 |
0.192 |
4.88 |
0.1620 |
4.11 |
32 |
0.0108 |
0.274 |
0.0080 |
0.203 |
|
7 |
0.176 |
4.47 |
0.1443 |
3.67 |
33 |
0.0100 |
0.254 |
0.0071 |
0.180 |
|
8 |
0.160 |
4.06 |
0.1285 |
3.26 |
34 |
0.0092 |
0.234 |
0.0063 |
0.160 |
|
9 |
0.144 |
3.66 |
0.1144 |
2.91 |
35 |
0.0084 |
0.213 |
0.0056 |
0.142 |
|
10 |
0.128 |
3.25 |
0.1019 |
2.59 |
36 |
0.0076 |
0.193 |
0.0050 |
0.127 |
|
11 |
0.116 |
2.95 |
0.0907 |
2.30 |
37 |
0.0068 |
0.173 |
0.0045 |
0.114 |
|
12 |
0.104 |
2.64 |
0.0808 |
2.05 |
38 |
0.0060 |
0.152 |
0.0040 |
0.102 |
|
13 |
0.092 |
2.34 |
0.0720 |
1.83 |
39 |
0.0052 |
0.132 |
0.0035 |
0.089 |
|
14 |
0.080 |
2.03 |
0.0641 |
1.63 |
40 |
0.0048 |
0.122 |
0.0031 |
0.079 |
|
15 |
0.072 |
1.82 |
0.0571 |
1.45 |
41 |
0.0044 |
0.112 |
0.0028 |
0.071 |
|
16 |
0.064 |
1.62 |
0.0508 |
1.29 |
42 |
0.0040 |
0.102 |
0.0025 |
0.064 |
|
17 |
0.056 |
1.42 |
0.0453 |
1.15 |
43 |
0.0036 |
0.091 |
0.0022 |
0.056 |
|
18 |
0.048 |
1.22 |
0.0403 |
1.02 |
44 |
0.0032 |
0.081 |
0.0020 |
0.051 |
|
19 |
0.040 |
1.02 |
0.0359 |
0.912 |
45 |
0.0028 |
0.071 |
0.0018 |
0.046 |
|
20 |
0.036 |
0.914 |
0.0320 |
0.813 |
46 |
0.0024 |
0.061 |
- |
- |
|
21 |
0.032 |
0.813 |
0.0285 |
0.724 |
47 |
0.0020 |
0.051 |
- |
- |
|
22 |
0.028 |
0.711 |
0.0253 |
0.643 |
48 |
0.0016 |
0.041 |
- |
- |
|
23 |
0.024 |
0.610 |
0.0226 |
0.574 |
49 |
0.0012 |
0.030 |
- |
- |
|
24 |
0.022 |
0.559 |
0.0201 |
0.511 |
50 |
0.0010 |
0.025 |
- |
- |
|
25 |
0.020 |
0.508 |
0.0179 |
0.455 |
|||||
颜色代码标准： ASTM 国际和国际电工委员会 (IEC)。ASTM E230-03 是美国采用的标准。欧洲认可的标准是 IEC 584-3。
