产品概述
ResponseONE™ 气象站

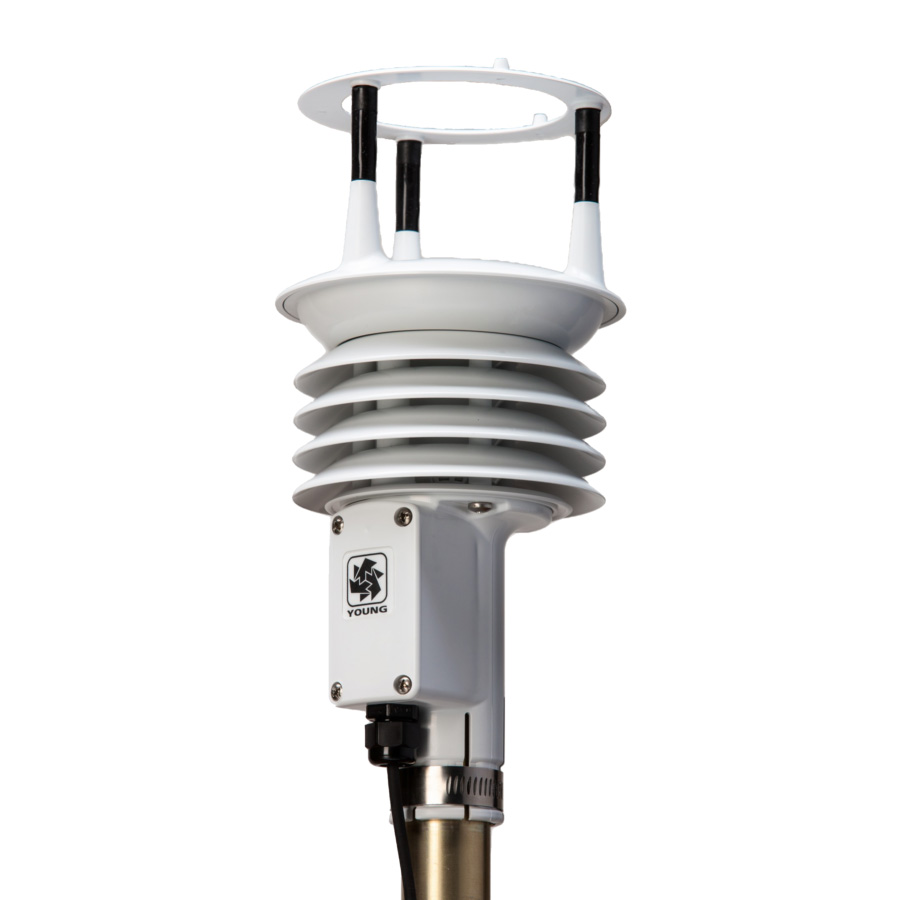

ResponseONE™气象传感器92000 / 92500

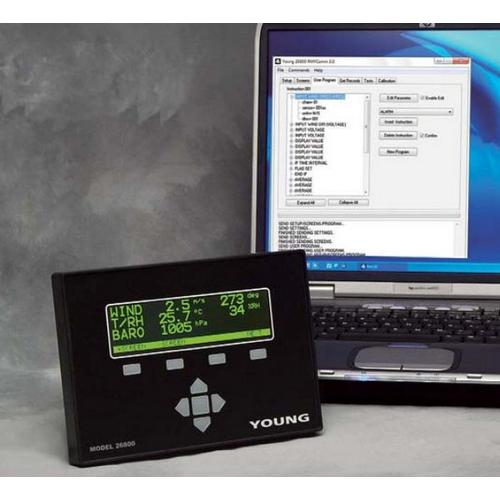

气象显示屏26800
YOUNG ResponseONE ™气象传感器使用一台紧凑型仪器测量四个关键气象变量。它是许多需要准确可靠测量的天气监测应用的理想选择。
ResponseONE气象传感器，串行输出（推荐电缆：18660）92000
ResponseONE气象传感器，带内置指南针，串行输出（推荐电缆：18660）92500
翻斗式雨量计，不含加热器（推荐电缆：18641）52203
翻斗式雨量计，加热 120V/60hz（推荐电缆：18641-Signal、18641-Heater）52202
传感器电缆，8芯屏蔽，22 AWG，每英尺。18660
传感器电缆，2个导体屏蔽，22 AWG，每英尺。18641
概述

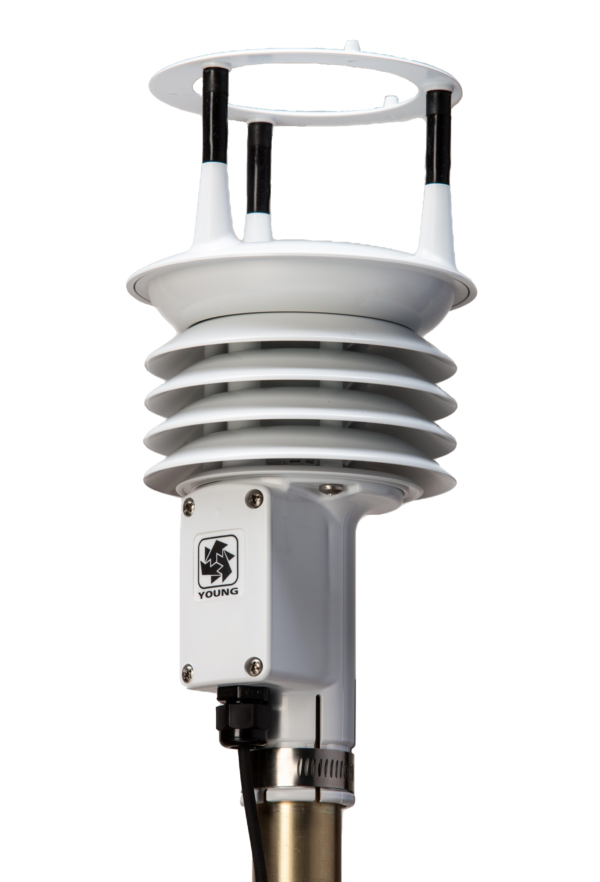

YOUNG的92000型ResponseONE™气象传感器用一台紧凑型仪器测量四个关键的气象变量。它是许多需要准确可靠测量的天气监测应用的理想选择。超声波风速和风向、大气压力、湿度和温度传感器精心集成到外壳中，针对耐用性、气流和减少太阳辐射影响进行了优化。端子用于连接可选的翻斗雨量计（单独出售）。每个传感器都经过全面的风洞测试和校准，可在较宽的工作范围内提供准确的风测量。标准串行输出格式包括 SDI-12、NMEA 和 ASCII 文本。输出可以是连续的或轮询的以节省电力。标准RS-232或RS-485串行格式可直接与YOUNG显示器、船舶 NMEA 系统、数据记录器或其他兼容的串行设备。传感器安装在标准的1英寸IPS 管上。包括一个安装定向环，该环与传感器的底座接合，以在卸下传感器进行维护时保持定向。通过小型夹式连接器（不需要特殊连接器）在传感器底部的接线盒中进行端接。
YOUNG 92500 型ResponseONE™气象传感器包括一个内部罗盘，可提供风向，使其成为移动或便携式应用的理想选择。
参数
|
风速： |
范围：0–70m/s (156mph) |
|
分辨率：0.01m/s |
|
|
精度：±2%或0.3 m/s (0–30m/s)，±3% (30–70 m/s) |
|
|
风向： |
方位角范围：0-360° |
|
分辨率：0.1° |
|
|
精度：±2° |
|
|
温度： |
范围：-40至+60℃ |
|
分辨率：0.1℃ |
|
|
精度：±0.3℃（-20至+50℃），±0.7℃（其他） |
|
|
相对湿度： |
范围：0–100% |
|
分辨率：0.1% |
|
|
大气压力： |
范围：500–1100hPa |
|
分辨率：0.1hPa |
|
|
精度：±0.3 hPa（0至+60℃），±1.0 hPa（-40至0℃） |
|
|
电子罗盘： |
范围：0–360° |
|
分辨率：0.1° |
|
|
精度：±2° |
|
|
串行输出（可选）： |
接口：RS-232、RS-485/422、SDI-12 |
|
格式：NMEA、SDI-12、ASCII（轮询或连续） |
|
|
波特率：1200、4800、9600、19200 和 38400 |
|
|
电源要求： |
电压：10–30VDC |
|
电流：7mA@12VDC典型，最大值80mA |
|
|
EMC合规性： |
FCC A类数字设备，IEC标准61326-1 |
|
工作温度： |
-40至+60℃ |
|
防护等级： |
IP65 |
|
可拆卸的鸟刺： |
包含 |
|
尺寸： |
总高度：28.3厘米（11.1英寸） |
|
直径：13.5厘米（5.3英寸） |
|
|
安装：直径34毫米（1.34英寸）（标准1英寸管道） |
|
|
重量： |
0.7公斤（1.5磅） |
|
运输重量： |
1.6公斤（3.5磅） |
技术参数
26800型气象转换器为气象数据测量、记录和显示提供了独特而灵活的解决方案。
多功能设计可以轻松连接到风、温度、湿度、降雨、压力、太阳辐射和大多数其他传感器。26800功能包括以下内容：
- 高分辨率显示
- 完全可编程
- 大数据存储容量
- 多种输入和输出
- 紧凑的设计
- USB端口
YOUNG 26800型气象转换器是一种可编程数字显示器和数据记录器，与各种传感器和附件设备兼容。编程和存储容量以及各种输入和输出将满足您的大部分气象需求。标准程序无需额外费用即可使用。根据程序的复杂性，可能会收取编程费。请联系我们提供详细信息（传感器/输入、输出、存储间隔等），以便在发货前对设备进行单元编程。可选的26880型机架安装面板可安装到标准的19英寸机架安装仪表面板中。
|
电压输入： |
通道：7个差分输入或16个单端输入任意组合 |
|
测量范围：-5至5VDC |
|
|
分辨率：最低16位 |
|
|
转换率：4.7 Hz至4800Hz，分10步 |
|
|
50/60 Hz抑制：4.7Hz时大于90db采样率 |
|
|
精度：0.1%从0到40℃ |
|
|
脉冲/频率输入： |
通道：4个输入用于低电平交流或开关闭合/TTL |
|
范围：0到2500Hz |
|
|
阈值：50mVpp用于低电平交流输入。+2.5VDC用于开关闭合/TTL |
|
|
励磁： |
通道：2个输出 |
|
稳压 5 VDC，参考电压为10mA |
|
|
电压/电流输出： |
通道：4个输出作为电压或电流输出 |
|
范围：0到5VDC，0到20mA。 |
|
|
分辨率4000分之一（1.25mV或0.005 mA） |
|
|
串行输入/输出： |
Com1：RS-485或RS232 1200至230,400 波特 |
|
Com2：仅RS-485 1200至230,400波特 |
|
|
USB：用于通过Young RMYComm软件存储数据和用户程序传输。 |
|
|
开关量输出： |
通道：4个固态开关输出 |
|
额定值：60VDC，每个开关5A |
|
|
储存： |
2,162,688数据记录的单精度浮点值 |
|
256用户程序的临时浮点值 |
|
|
1到512用户程序指令 |
|
|
电源： |
90mA时标称+12VDC，带中级背光 |
|
+10至+30VDC，最大2.4W |
|
|
端子或用于交流电源适配器的同轴插孔（随附）。 |
|
|
温度： |
工作温度：0℃到+50℃ |
|
存储温度：-30℃到+50℃ |
|
|
显示： |
可调高亮度、高对比度8个用户可编程屏幕。 |
|
大字体容量：每屏3行×20个字符。 |
|
|
小字体容量：每屏6行×40个字符。 |
|
|
两种字体大小可以在同一屏幕上一起使用。 |
|
|
尺寸： |
200毫米×144 毫米×54 毫米 |
|
面板切口： |
194 毫米×138 毫米 |
|
重量： |
0.8公斤（1.8磅） |
|
装运重量： |
1.8公斤（4.0磅） |
