产品概述

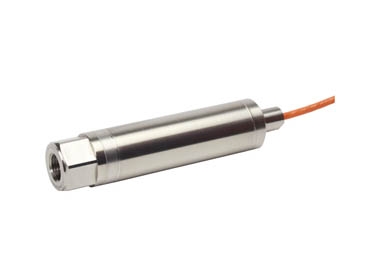

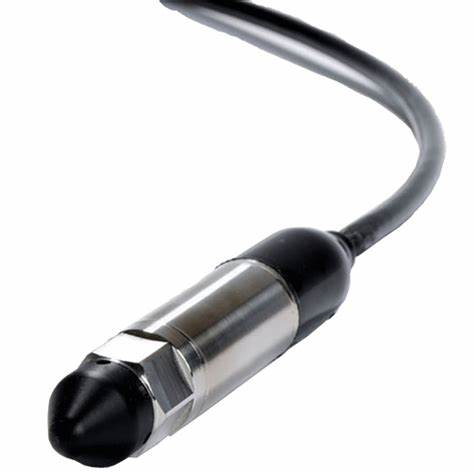

RPS/DPS8000高精度压力传感器
高精度第二代硅谐振压力传感器
8000系列是德鲁克采用世界前沿的TERPS技术而研发出的高精度压力传感器产品。TERPS是沟槽刻蚀硅谐振压力传感器的缩写，和现有的压力测量技术相比，它可提供更高等级的精度和稳定性。此外，TERPS技术还将压力量程扩展到更高的范围，并通过引入介质隔离结构极大程度上提高了传感器对恶劣环境的适用性。
除了TERPS技术的卓越性能和先进制造工艺外,8000系列产品还可除了TERPS技术的卓越性能和先进制造工艺外,8000系列产品还可需求进行选择。完美结合了TERPS先进技术以及高质量、高可靠性和高选型灵活性的8000系列传感器可为高精度、高稳定性的压力测量提供优良的解决方案。
特点
- 高精度，全补偿温度范围内±0.01%FS
- 高稳定性，±100ppm FS/年
- 最宽温度范围可达40℃至125℃
- 介质隔离结构可选，尤其适用于苛刻环境
- 多种输出信号可选，RS232、 RS485、 USB2.0、 CAN总线或频率(TTL)输出
- 多种压力接口和电气连接可选
性能参数
测量指标
压力量程
●8000系列基准量程:
0至0.2MPa, 0.7MPa, 1.4MPa, 2.0MPa, 3.5MPa, 7.0MPa, 10.0MPa, 20.0MPa绝压
校验量程:
可在0~ 100kPa至0~20MPa绝压之间任意选择,最小校准压力3.5kPa。
●8100系列基准量程:
0至200kPa绝压
0至350kPa绝压
校验量程:
35kPa~350kPa绝压(最小跨度100kPa)
35kPa~200kPa绝压(最小跨度50kPa)
35kPa~ 130kPa大气压(最小跨度35kPa)
其他大气压量程可根据需求咨询销售代表。更高的压力量程可在RPS/DPS 8000系列中提供。
●8200/8300系列基准量程
0至0.2MPa, 0.7MPa, 1.4MPa, 2.0MPa, 3.5MPa, 7.0MPa绝压
校验量程:
可在0~ 100kPa至0~7MPa绝压之间任意选择，最小校准压力3.5kPa。
最大过压
●8000/8200/8300系列: 1.5XFS
●8100系列: 2XFS
最大破坏压力
2X FS
封堵压力
●8000/8200/8300系列
10MPa及以下量程: 20MPa
10MPa至20MPa量程: 70MPa
●8100系列
700kPa
供电和输出
|
输出选项 |
供电电压V |
输出 |
电流消耗（2）mA |
|
1 |
5-32 |
频率TTL&二极管（1.3.4） |
3.5 |
|
A |
9-28 |
RS485 |
16.5,最大32 |
|
B |
9-28 |
RS232 |
16.5,最大32 |
|
C |
9-28 |
CAN Bus |
16.5,最大32 |
|
U |
4.8-5.2 |
USB 2.0 |
40,最大100 |
1.低噪声，Jitter<20ns
2.全温度范围
3.压力信号为方波，典型频率25kHz, 3-9kHz跨度
4.二极管正向电压信号，0.4-0.8V@25"C,典型值为-2mV/℃
上电时间.
●TTL:全温供电后500ms内达到精度指标
●RS232/RS485/CAN Bus/USB: 供电后10分钟内达到精度指标
响应时间
●8000/8200/8300系列
<300ms，压力变化从10%变化至90%时
●8100系列
TTL:<25ms，压力变化从10%变化至90%时
R232/485/USB输出:取决于用户设置的输出更新速率，最小值为100 ms (详情参考K0473使用说明文档)
CAN Bus:取决于用户设置的输出更新速率，建议最小值为10 ms
(详情参考K0533使用说明文档)
电气保护
●将V供电和GND与传感器任意管脚短接都不会对传感器造成损坏
●USB:适配USB2.0标准
绝缘
●500Vdc
●RS232/485/CAN Bus/TTL:
所有针脚与外壳间> 100 MQ@ 500 Vdc
性能指标
性能指标有两个等级可选:标准级和提高级
以下精度指标包含非线性、迟滞、重复性的综合影响以及全补偿温度范围内的温度影响
|
选型代码 |
精度 |
|
A1-标准級 |
±0.02%FS |
|
A2提高级 |
±0.01%FS |
●对于频率输出模式，上述精度 可通过随传感器提供的多项式曲线和算法及相应系数计算得到.
●8100系列
对于大气压量程的提高级精度选项，最大误差不超过±0.1hPa
补偿温度范围
多种补偿温度范围可选:
|
8000系列 |
8100系列 |
8200/8300系列 |
|
-10至+50℃ |
-10至+50℃ |
10至+50℃ |
|
-40至+85℃ |
-40至+85℃ |
-40至+85℃ |
|
-40至+125℃(1) |
-40至+125℃(1) |
-40至+125℃ (2) |
|
|
-55至+125℃(1) |
|
1.只适用于TTL和CAN Bus
2.只适用于TTL
温度影响
所有温度影响已包含在精度指标内
长期稳定性
标准级: ±0.02%FS/年
提高级: ±0.01%FS/年
注:除非另有说明，.上述技术指标均在以 下参考条件下获得:
25°C±5°C
加速度影响
●8000/8200/8300系列: <0.02kPa/g
●8100系列: <0.005kPa/g
物理特性
工作温度范围
●8000系列
RS232/RS485/USB: -40至+85°C
TTL/CAN Bus: -40至+125°C
●8100系列
RS232/RS485/USB: -40至+85°C
TTL/CAN Bus: -55至+125°C
●8200/8300系列
RS232/RS485: -40至+85°C
TTL: -40至+125°C
具体配置型号的工作温度受某些电气接头的温度范围限制，见电气连接章节
存储温度范围
同工作温度范围
压力介质
●8000系列
与316L不锈钢和哈氏合金哈氏合金C276兼容的流体
●8100系列.
与316L不锈钢、硅、二氧化硅、氟硅RV粘合剂和玻璃兼容的非冷凝干燥气体
●8200/8300系列
与哈氏合金C276兼容
IP等级
参考电气连接表
振动
●8000/8100系列
BS EN 60068-2-6 (2008)正弦扫描振动5 Hz到2 kHz,等级20gn
BS EN 60068-2-64随机振动10 Hz到2kHz，等级4gn RMS，每轴1小时
全程小于0.02% FS影响
●8200/8300
DO-160E Curve W曲线，正弦扫描振动5 Hz到2 kHz等级20gn
输出变化<0.2 mbar/gn (<0.003 psi/gn) .
冲击
DO-160E 9 (Figure 7.2), 20 gn, 11 ms锯齿包线
湿度
MIL-STD-810D Method 507.2 Procedure II (Aggravated humidityenvironment, 65°C, 95% RH)
8100系列在非干燥环境下应用时，推荐使用密封电气连接选项3、4、6或G
压力连接
请确保安装传感器时，仅使用图示的密封面。否则，可能会影响传感器综合性能及校验精度。

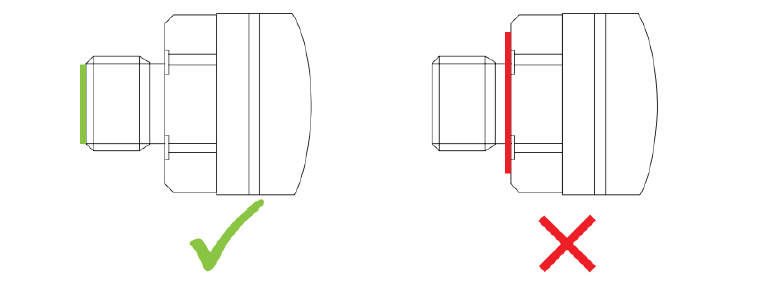

压力接口为外螺纹时，不能在螺纹根部进行密封，应始终使用前锥面或前端面进行密封，如' 下图所示
电气连接
|
选型代码 |
描述 |
最大工作温度范围°C |
IP等级 |
|
0** |
无接口 |
-55~+125 |
- |
|
1 |
电缆 |
-40~+80 |
65 |
|
2 |
Raychem电缆 |
-55~+125 |
65 |
|
3** |
聚亚胺脂电缆投入式 |
-40~+80 |
68 |
|
4** |
Hytrel电缆投入式 |
-40~+80 |
68 |
|
6 |
航空插座MIL-C-26482 |
-55~+125 |
67* |
|
C |
1/2NPT Conduit |
-40~+80 |
67 |
|
G |
M12X 1, 5针 |
-55~+125 |
65* |
|
H |
PTFE电缆(橙色) |
-55~+125 |
54 |
|
M |
Micro USB socket |
-40~+85 |
- |
*焊接密封接头在一一个标准大气压下，泄漏率为1 X 10-6cc/s
**8200/8300只能选择0, 3，4接头
认证
●CE标记
●RoHS
●EMC标准
BS EN 61000-6- 1:2007抗干扰轻工业
BS EN 61000-6-2:2005抗干扰-重工业
BS EN 61000-6-3:2007辐射-轻工业
BS EN 61000-6-4:2007辐射-重工业
BS EN 61326-1: 2013测量、控制和实验室使用电气设备-EMC要求
BS EN 61326 2-3:2013压力传感器要求
接线方式
|
代码 |
选项 |
连接 |
输出 |
|||
|
频率&二极管 |
RS485 |
RS232 |
CAN Bus |
|||
|
0 |
无接口. |
红色 |
+ve供电 |
+ve供电 |
+ve供电 |
+ve供电 |
|
黄色 |
频率输出 |
RS485 B |
Rx |
CAN Hi |
||
|
绿色 |
+ve TEMP |
RS485 A |
Tx |
CAN Lo |
||
|
蓝色 |
接地 |
接地 |
接地 |
-ve供电 |
||
|
橙色 |
EEPROM |
- |
- |
CAN 0V |
||
|
黑色 |
-ve TEMP |
- |
- |
- |
||
|
1,3,4, |
电缆 |
红色 |
+ve供电 |
+ve供电 |
+ve供电 |
+ve供电 |
|
黄色 |
频率输出 |
RS485 B |
Rx |
CAN Lo |
||
|
蓝色 |
+ve TEMP |
RS485 A |
Tx |
CAN Lo |
||
|
白色 |
接地. |
接地 |
接地 |
-ve供电 |
||
|
橙色 |
EEPROM |
- |
- |
- |
||
|
黑色 |
-ve TEMP |
- |
- |
CAN 0V |
||
|
屏蔽 |
- |
- |
- |
- |
||
|
2 |
RAYCHEM |
红色 |
+ve供电 |
+ve供电 |
+ve供电 |
+ve供电 |
|
白色 |
频率输出 |
RS485 B |
Rx |
CAN Hi |
||
|
绿色 |
+ve TE MP |
RS485 A |
Tx |
CAN Lo |
||
|
蓝色 |
接地 |
接地 |
接地 |
-ve/CAN 0V |
||
|
黑色 |
EEPROM |
- |
- |
- |
||
|
屏蔽 |
- |
- |
- |
- |
||
|
6 |
MIL-C |
A |
+ve供电 |
+ve供电 |
+ve供电 |
+ve供电 |
|
B |
频率输出 |
RS485 B |
Rx |
CAN Hi |
||
|
C |
+ve TEMP |
RS485 A |
Tx |
CAN Lo |
||
|
D |
接地 |
接地 |
接地 |
-ve供电 |
||
|
E |
EEPROM |
- |
- |
- |
||
|
F |
-ve TEMP |
- |
- |
CAN 0V |
||
|
G |
M12 |
1 |
+ve供电 |
+ve供电 |
+ve供电 |
NC |
|
2 |
频率输出 |
RS485 B |
Rx |
+ve供电 |
||
|
3 |
接地 |
接地 |
接地 |
-ve/CAN 0V |
||
|
4 |
+ve TEMP |
RS485 A |
Tx |
CAN Hi |
||
|
5 |
EEPROM |
- |
- |
CAN Lo |
||
|
H |
PTFE |
红色 |
+ve供电 |
+ve供电 |
+ve供电 |
+ve供电 |
|
黄色 |
频率输出 |
RS485 B |
Rx |
CAN Hi |
||
|
绿色 |
+ve TEMP |
RS485A |
Tx |
CAN Lo |
||
|
蓝色 |
接地 |
接地 |
接地 |
-ve供电 |
||
|
黑色 |
EEPROM |
- |
- |
- |
||
|
白色 |
-ve TEMP |
- |
- |
CAN 0V |
||
|
屏蔽 |
外壳 |
外壳 |
外壳 |
外壳 |
||
|
代码 |
选项 |
连接 |
USB 2.0 |
|
M |
Micro USB |
1 |
+5V |
|
|
|
2 |
D-VE |
|
|
|
3 |
D+VE |
|
|
|
4 |
ID |
|
|
|
5 |
接地 |
最大电缆长度
|
频率&二极管 |
RS232 |
RS485 |
CAN Bus |
USB* |
|
10 |
10 |
1000 |
1000 |
2 |
单位:米
*USB模式下不提供电缆

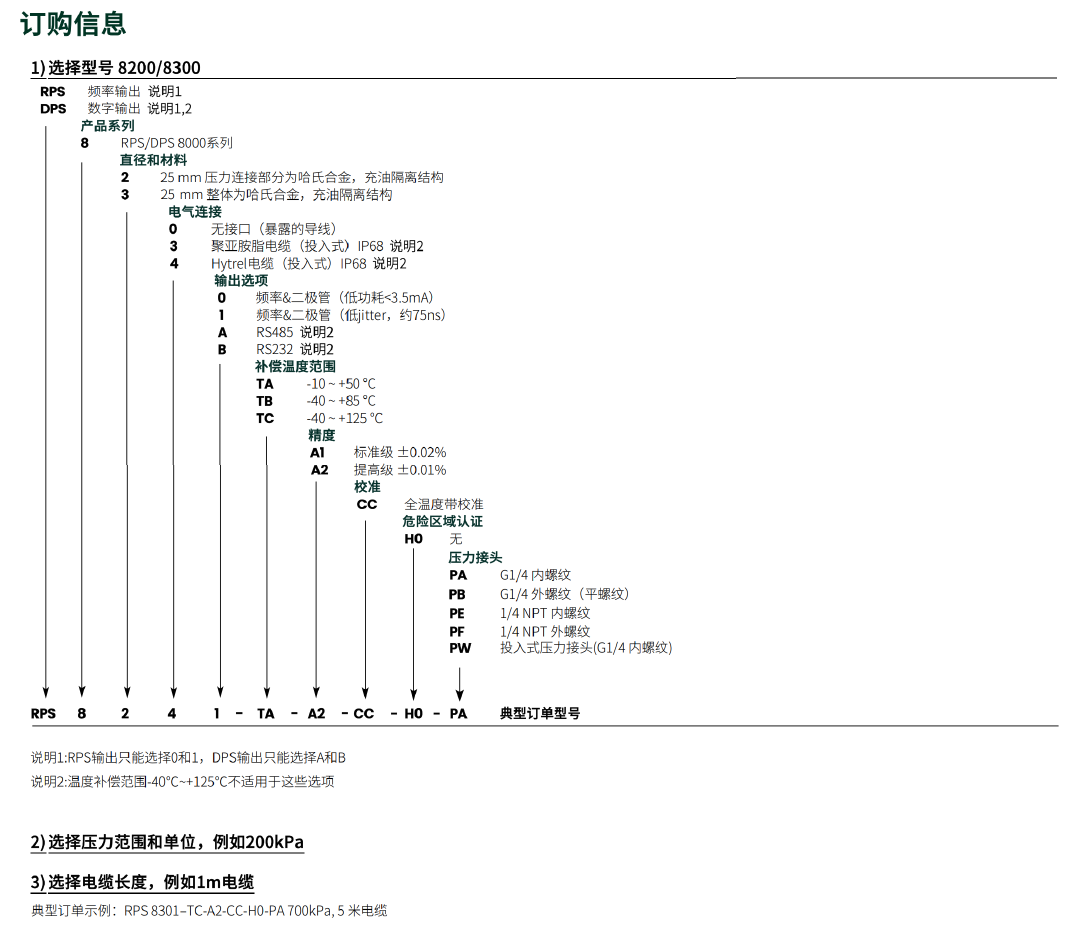

技术参数
