产品概述

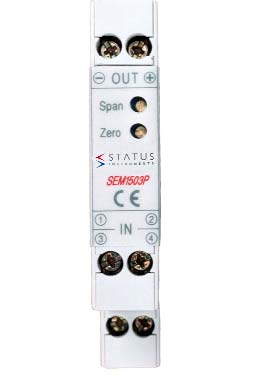

SEM1503P温度变送器
PT100 变送器, 2, 3 和 4 线
SEM 1500/P系列是DIN轨道安装变送器设计到接入Pt -100温度传感器和到转换他们到标准4-20mA传送信号. 由工厂设定每一个供应的单位6个标准的范围或是用户提供实质有图案任何范围从 -100℃ +600℃,最小范围是25℃.
高精密达到以使用一个活性的，三或者四个线桥有效地除去任何错误连接电缆和传感器连接电缆.
小型的单位(仅仅12.5个毫米宽) 比以前能适用到更多的狭小空间使用.
技术参数
| 规格 | @20℃ |
| 输入Pt100 | 铂电阻BS EN60751,DIN43760其它应用要求 |
| SEM1503/P | 2或3线 |
| SEM1504/P | 2或4线 |
| 精确度精确度%rdg
温度℃ |
±0.15℃±%读入如下 0.4 0.2 0.1 0.2 0.4
-180 -100 0 200 500 600 |
| 燃尽 | 放大标准任何线 |
| 激磁电流 | SEM1503/P 2mA 额定SEM1504/P 1mA额定 |
| 输出 | |
| 方式 | 无源2线电流输出 |
| 范围 | 4-20mA(最大30mA) |
| 保护 | 反向连接 电压超过 |
| 总体 | |
| 电源 | 10-30V DC |
| 载荷量 | 700 ohms@24V |
| 热稳定性 | 100ppm/℃ |
| 波动 | ＜40µA/V(精确达到1V波动50Hz) |
| 响应时间 | 100兆秒到达70%终值 |
| 温度 | 环境0~50℃ |
| 相对湿度 | 环境10~95%非凝气 |
| 附件 | |
| 外壳材料 | 聚酰胺(灰色) |
| 外壳可燃性 | 到UL94-VO VDE0304零件3配备ⅢA |
| 安装 | “Top Hat”轨道DIN EN50022-35 |
| 保护 | IP20 |
| 结合 | 固定螺杆结合 |
| 电缆尺寸 | 4mm实心/2.5多股 |
