产品概述

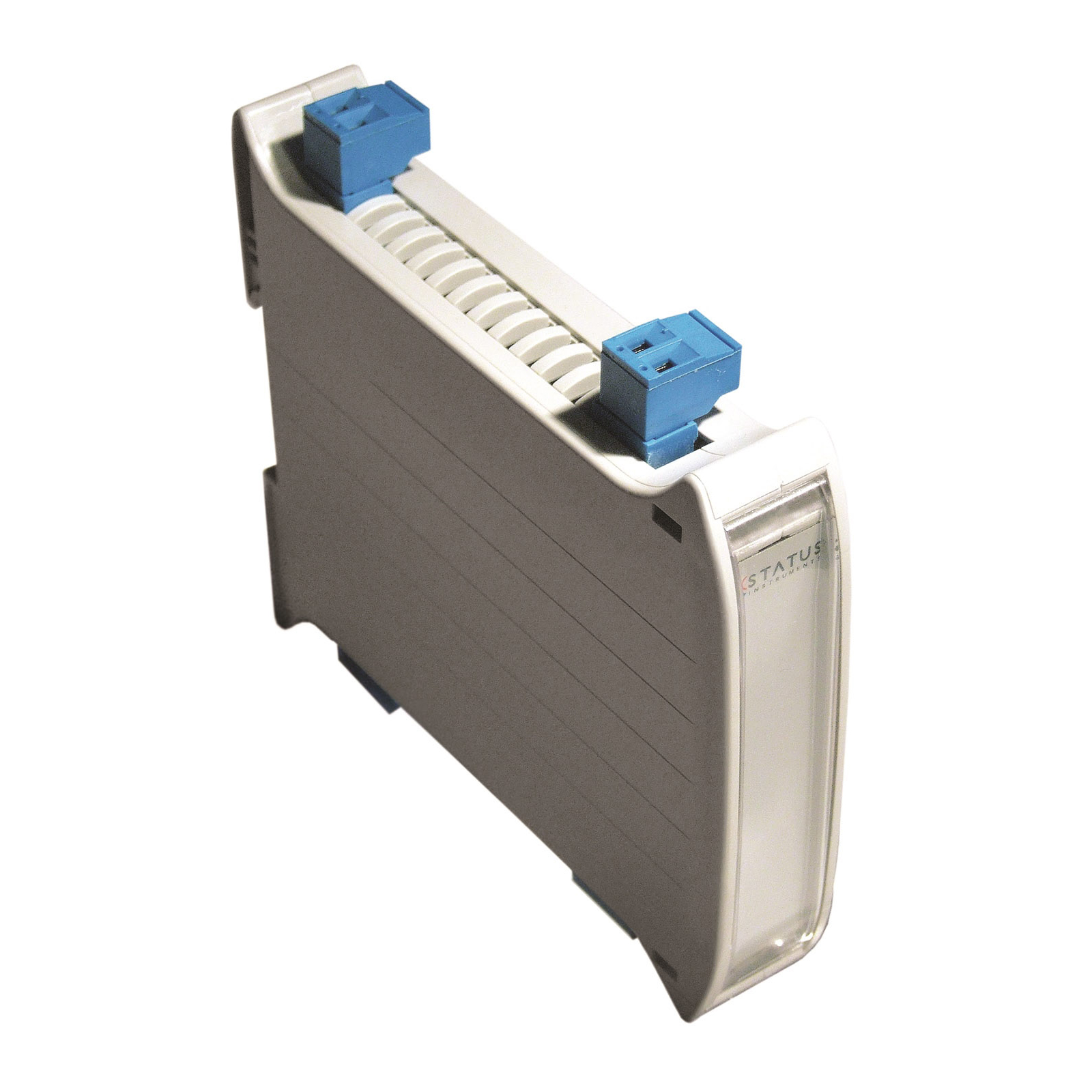

SEM1801XTC，SEM1802XTC I.S.热电偶变送器
l ATEX和IECEx认证
l 多种热电偶输入类型
l 单通道和双通道版本
l 隔离的输入/输出
l 轨道安装4至20 mA变送器
l 传感器偏移，可调输入滤波器
SEM1801 / 2XTC DIN导轨温度变送器可接受热电偶温度传感器，并将传感器输出在一个配置范围内转换为标准的工业4至20mA传输信号。 有两种版本可供选择：单通道或双通道ATEX / IECEx，适用于危险区域。
PC配置允许用户选择TC型，范围，滤波器，单位，线性化和熔断方向，而不需要校准设备。 此外，用户可以在连接到PC（安全区域）时读取实时过程数据，这允许传感器偏移和输出对齐校准，用户可以输入值以匹配实际过程，从而减少系统错误。
如果需要，可以在订购时指定所需范围，从而无需用户配置。 如果未指定范围，则变送器的出厂默认范围为0至1000°C K型倦怠高和滤出。
传感器参考
SEM1801 / 2XTC传感器通过基于Windows的USBSpeedlink软件进行参考，可与已知的参考传感器紧密匹配，消除可能的传感器错误。
热电偶类型
作为标准配置，SEM1801 / 2TXC可以从其软件库中获得所有常见的热电偶传感器，并提供额外的传感器。
传感器烧坏检测
如果传感器导线断开或断开连接，SEM1801 / 2XTC输出将自动进入用户定义的级别（上限或下限）或预设值。
稳定性
SEM1801 / 2TCX变送器采用最新的数字技术，确保精确，低漂移性能。
技术参数
|
传感器输入 |
||
|
热电偶：SEM1801XTC单输入，SEM1802XTC双独立输入 |
||
|
类型 |
范围 |
精度/稳定性 |
|
K |
-150至1370°C |
满量程的±0.1％±0.5°C（加传感器误差） |
|
J |
-200至1200°C |
|
|
E |
-260至1000°C |
|
|
N |
-270至1300°C |
|
|
L |
-200 900℃ |
|
|
U |
0至600°C |
|
|
B |
0至1800°C |
|
|
C，D，W |
0至2300°C |
|
|
T |
-270至400°C |
满量程±0.2％±0.5°C（加传感器误差） |
|
R，S，（0至1750）℃满量程 |
800至1600°C |
满量程±0.1％加上±0.5℃（加传感器误差） |
|
热漂移 |
偏移 |
0.1°C /°C |
|
|
跨度 |
0.05°C /°C |
|
库包含更多标准TC类型 |
||
|
冷端 |
||
|
SEM1801XTC单冷端，SEM1802XTC双独立冷端 |
||
|
类型 |
范围°C |
精度/稳定性 |
|
热敏电阻珠 |
-40至85°C |
±0.2°C |
|
热漂移 |
在20°C时为零 |
±0.05°C /°C |
|
输出 |
||
|
mA：SEM1801XTC单输出，SEM1802XTC双独立输出 |
||
|
类型/功能 |
范围/描述 |
精度/稳定性/注释 |
|
两线电流 |
4至20mA |
（mA输出/ 2000）或5 uA（以较大者为准） |
|
热漂移 |
在20°C时为零 |
2 uA /°C |
|
最大输出电流 |
20.6毫安 |
在高倦怠状况 |
|
最小输出电流 |
<3.9 mA |
在低倦怠状况 |
|
环路电压效应 |
0.2 uA / V. |
|
|
最大输出负载 |
[(V supply – 10)/ 20]KΩ |
700Ω@ 24 V DC |
|
回路供电 |
10至30V DC |
安全超低电压(SELV) |
|
功率 |
<1 W全功率 |
|
|
USB用户界面 |
||
|
对于SEM1802XTC，每个通道独立编程 |
||
|
类型/功能 |
范围/描述 |
注释 |
|
配置硬件 |
USB配置模块 |
USB-CONFIG-MKII |
|
配置软件 |
USBSpeedLink |
|
|
温度配置 |
传感器类型 |
热电偶列表 |
|
温度范围4至20mA重传 |
°C或°F |
|
|
传感器偏移 |
°C或°F |
|
|
熔断电流 |
高档，低档 |
|
|
用户设置mA |
||
|
Tag号码 |
|
20个字符 |
|
过滤 |
0到100s的时间常数 |
可调整的 |
|
读取实时数据 |
输入信号 |
毫伏 |
|
|
温度输出 |
°C或°F |
|
|
输出信号 |
毫安 |
|
|
冷端 |
°C或°F |
|
保存/打开配置 |
|
来自PC文件 |
|
功能 |
描述 |
|
|
环境温度 |
操作/存储-40至70°C全精度仅高于-30°C |
|
|
环境湿度 |
操作/储存10至90％RH无冷凝 |
|
|
保护要求 |
> =推荐IP64 |
|
|
USB配置环境 |
10至30°C |
|
|
功能 |
|
|
|
外形尺寸 |
107.3 mm高, 22.5 mm宽 |
|
|
安装 |
35 mm“top hat”导轨EN 50022 |
|
|
保护要求 |
> =推荐IP64 |
|
|
连接 |
螺丝端子2.5 mm线最大 |
|
|
重量 |
110克SEM1801XTC 141克SEM1802XTC |
|
|
EMC |
BS EN 61326：注 - 传感器输入线应小于3 m |
|
|
防护等级 |
BS EN 60529 |
|
|
RoHS指令 |
指令2011/65 / EU |
|
|
ATEX |
Ex ia IIC T4 Ga |
|
|
SEM1801XTC,SEM1802XTC |
Ex ia IIIC T135 Da |
|
|
IECEx认证 |
Ex ia T4 Ga |
|
|
SEM1801XTC,SEM1802XTC |
Ex ia IIIC T135 Da |
|
|
单通道 |
SEM1801XTC |
|
|
双通道 |
SEM1802XTC |
|
