产品概述

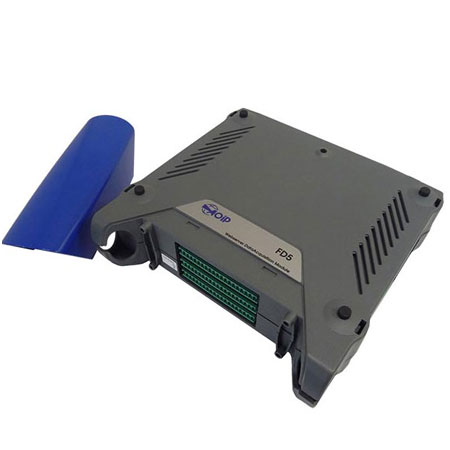

数据采集模块FD 5/10/15
快速采集模块，具有通用同步输入和嵌入式Web服务器软件
FD系统是一系列快速（470 Hz /通道）和灵活的数据采集模块，提供3种5/10/15通用同步输入模型。
·工艺：电压，电流，电阻，频率
·温度：热电偶，电阻探头，热敏电阻
·模拟输入，计算通道
·模拟输出，继电器，TTL输入/输出，24 VDC输出，用于提供传感器
·通信：以太网TCP / IP，USB，WIFI（选项中的外部接入点）
描述：
FD系统是一系列快速（470 Hz /通道）和灵活的数据采集模块，可用于现场和测试台。 提供3种不同型号的5,10或15个通用同步输入（每个通道1个ADC）。
所有必要的配置和管理软件（WEB服务器技术）都嵌入到即插即用系统中，并允许通过任何Web浏览器远程控制采集：设置，启动，结果显示，监控和数据输出。 FD存储容量（通过USB驱动器或SD卡进行内部和外部）可以记录数月的数据。
FD模块执行来自物理或电气值传感器的模拟和数字信号的测量，监视和记录。 这些信号可以是：
·电压：标准0-100 V.
·电流：0-20和4-20 mA，带外部分流器
·热电偶：K / T / J / N / E / R / S / B型……带或不带冷端补偿
·电阻：0-3000Ω和0-200kΩ
·RTD：2,3或4线温度传感器（Pt100 / 500/1000 ……）
·频率：高达10 kHz的测量频率和计数
快速且准确的FD 5/10/15模块可同时从每个输入执行采集，最高可达470个采样/秒/通道。3种扫描速度是可用的，匹配3种不同的准确度。可以使用不同的频率，分辨率，触发条件和输入类型执行测量，使FD非常适合测量和控制快速现象。
通道正在同步，扫描速度不依赖于扫描和记录的通道数。 这些仪器不受多路复用器限制的影响：无论采集的通道数量多少，速度都将保持最佳状态。 可以将两个额外的从模块连接到主模块，以扩展可用的输入数量并建立网络。
通过以下方式确保准确的监控和灵活性：
·每个通道最多四个限制
·无限数量的计算渠道
·2个模拟0-10 V输出
·2个输出继电器
·5个TTL输入/输出
·1 24 VDC输出（最多可提供5个4-20 mA传感器）
·以太网TCP / IP，USB，WIFI外部接入点选项
技术参数
产品规格：
温度@ 23°C±5°C时的规格和性能
不确定度以读数+固定值的百分比给出。
电阻探针：测量
| 型号 | 范围 | 分辨率 | 高精度/1年（周期模式） | 标准精度/1年（周期模式） | 精度低/ 1年（连续模式） |
| Pt50 (= 3851) | -220°C 至+850°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Pt100 (= 3851) | -220°C至+850°C | 0.01°C | 0.08% RDG +0.035°C | 0.08% RDG +0.06°C | 0.08% RDG +0.12°C |
| Pt100 (= 3916) | -200°C 至+510°C | 0.01°C | 0.08% RDG +0.035°C | 0.08% RDG +0.06°C | 0.08% RDG +0.12°C |
| Pt100 (= 3926) | -210°C 至+850°C | 0.01°C | 0.08% RDG +0.035°C | 0.08% RDG +0.06°C | 0.08% RDG +0.12°C |
| Pt200 (= 3851) | -220°C至+850°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Pt500 (= 3851) | -220°C至+850°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Pt1000 (= 3851) | -220°C至+850°C | 0.01°C | 0.08% RDG +0.035°C | 0.08% RDG +0.06°C | 0.08% RDG +0.12°C |
| Ni100 (= 618) | -60°C至+180°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Ni120 (= 672) | -40°C至+205°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Ni1000 (= 618) | -60°C至+180°C | 0.01°C | 0.08% RDG +0.04°C | 0.08% RDG +0.07°C | 0.08% RDG +0.14°C |
| Cu10 (= 427) | -70°C至+150°C | 0.01°C | 0.2°C | 0.3°C | 0.55°C |
| Cu50 (= 428) | -50°C至+150°C | 0.01°C | 0.08% RDG +0.06°C | 0.08% RDG +0.08°C | 0.08% RDG +0.11°C |
热电偶：测量
| 型号 | 范围 | 分辨率 | 高精度/ 1年（周期模式） | 标准精度/ 1年（周期模式） | 精度低/ 1年（连续模式） |
| K | -250至 -200°C-200至 -120°C
-120至0°C +0至 +1372°C |
0.2°C0.1°C
0.05°C 0.05°C |
1.1% RDG +1.9°C0.12% RDG
0.04% RDG +0.1°C 0.015% RDG +0.1°C |
(1.1% RDG +1.9°C) * 1.79(0.12% RDG) *2.2(0.04% RDG +0.1°C) * 2
0.021% RDG +0.2°C |
(1.1% RDG +1.9°C) * 3.85(0.12% RDG) *4.5(0.04% RDG +0.1°C) * 4
0.025% RDG +0.4°C |
| T | -250至-200°C-200至 -100°C
-100至 -0°C +0至+400°C |
0.2°C0.05°C
0.05°C 0.05°C |
0.75% RDG +1.25°C0.13% RDG
0.55% RDG +0.09°C 0.09°C |
(0.75% RDG +1.25°C) * 2(0.13% RDG) *2(0.55% RDG +0.09°C) * 2
0.18°C |
(0.75% RDG +1.25°C) * 4(0.13% RDG) *4(0.55% RDG +0.9°C) * 4
0.39°C |
| J | -210至-120°C-120至 -0°C
+0至+1200°C |
0.05°C0.05°C
0.05°C |
0.8% RDG +0.05°C0.3% RDG +0.08°C
0.1% RDG +0.08°C |
(0.8% RDG +0.05°C) * 2(0.3% RDG +0.08°C) * 1.9(0.1% RDG +0.08°C) * 1.9 | (0.8% RDG +0.05°C) * 4(0.3% RDG +0.08°C) * 3.8(0.1% RDG +0.08°C) * 3.8 |
| E | -250至 -200°C-200至 -100°C
-100至-0°C +0至+1000°C |
0.1°C0.05°C
0.05°C 0.05°C |
0.6% RDG +1°C0.76% RDG +0.03°C
0.27% RDG +0.07°C 0.15% RDG +0.07°C |
(0.6% RDG +1°C) * 1.8(0.76% RDG +0.03°C) * 1.9
(0.27% RDG +0.07°C) * 1.9 0.15% RDG +0.13°C |
(0.6% RDG +1°C) * 3.6(0.76% RDG +0.03°C) * 3.7
(0.27% RDG +0.07°C) * 3.7 0.15% RDG +0.26°C |
| R | -50至+150°C+150至+550°C
+550至+1768°C |
0.5°C0.2°C
0.1°C |
1°C0.4°C
0.5°C |
2°C0.9°C
0.9°C |
4°C1.9°C
1.5°C |
| S | -50 至 +150°C+150至+550°C
+550至+1450°C +1450至+1768°C |
0.5°C0.2°C
0.1°C 0.1°C |
1°C0.4°C
0.45°C 0.6°C |
2°C0.8°C
0.8°C 1°C |
4°C1.6°C
1.6°C 1.8°C |
| B | +400至+900°C+900至+1820°C | 0.2°C0.1°C | 0.9°C0.65°C | 1.8°C1°C | 3.8°C1.95°C |
| U | -200 至 -100°C-100 至 +50°C
+50 至 +600°C |
0.05°C0.05°C
0.05°C |
0.25°C0.15°C
0.15°C |
0.45°C0.25°C
0.2°C |
0.85°C0.55°C
0.4°C |
| L | -200至 -40°C-40°C至+900°C | 0.05°C | 0.2°C0.17°C | 0.3°C0.22°C | 0.55°C0.35°C |
| C | -20至 +300°C+300至+900°C
+900至2310°C |
0.1°C0.1°C
0.1°C |
0.25°C0.25% RDG +0.15°C
0.4% RDG |
0.55°C0.25% RDG +0.4°C
0.6% RDG |
1.15°C0.25% RDG +0.95°C
1% RDG |
| N | -240至-190°C-190至-110°C
-110至-0°C +0至+1300°C |
0.2°C0.1°C
0.05°C 0.05°C |
0.8% RDG +1°C0.7% RDG +1°C
0.17°C 0.15% RDG+0.15°C |
2% RDG + 3°C(0.7% RDG +1°C) * 2.1
0.2°C 0.1% RDG +0.3°C |
4% RDG + 6°C(0.7% RDG +1°C) * 4.2
0.4°C 0.08% RDG +0.6°C |
| Platine | -100至+850°C+850至+1400°C | 0.05°C0.05°C | 0.2°C0.02% RDG+0.1°C | 0.3°C0.028% RDG +0.2°C | 0.5°C0.03% RDG +0.4°C |
| Mo | +0至+1375°C | 0.05°C | 0.02% RDG+0.1°C | 0.02% RDG +0.2°C | 0.02% RDG +0.4°C |
| NiMo/NiCo | -50至+400°C+400至+1410°C | 0.05°C | 0.35°C0.25°C | 0.45°C0.3°C | 0.55°C0.45°C |
| D | +0至+310°C+310°C至+1000°C
+1000至+2315°C |
0.1°C0.05°C
0.05°C |
0.3°C0.3°C
0.04% RDG |
0.5°C0.3°C
0.06% RDG |
1.6°C0.9°C
0.1% RDG |
| G | +0至+50°C+50至+100°C
+100°C至+200°C +200至+300°C +300至1400°C +1400至+2315°C |
0.5°C0.2°C
0.05°C 0.05°C 0.05°C 0.05°C |
2.3°C0.95°C
0.6°C 0.35°C 0.3°C 0.3% RDG |
5.4°C2.1°C
1.35°C 0.8°C 0.65°C 0.45% RDG |
11.5°C4.5°C
2.9°C 1.7°C 1.3°C 0.75% RDG |
准确度为@ 0°C时的参考值。
使用内部参考接点（B组除外）时，请添加额外的不确定度
0°C，±0.5°C，高或标准精度，±0.8°C，低精度。
温度系数：<精度的5％/°C
可以通过编程冷端来选择（热电偶B除外）
本土化：
- 外部温度为0°C
- 内部（仪器端子的温度补偿）
- 手动输入
- 外部（输入通道的测量）
工艺规格和性能@ 23°C±5°C
直流电压：测量
| 范围 | 测量范围 | 高精度/ 1年（周期模式） | 标准精度/ 1年（周期模式） | 低精度/ 1年（连续模式） |
| 100 mV | -100 mV至+100mV | 0.015% RDG + 3μV | 0.015% RDG + 7μV | 0.015% RDG +15μV |
| 1 V | -1 V至 +1 V | 0.015% RDG +30μV | 0.015% RDG +70μV | 0.015% RDG +150 μV |
| 10 V | -10 V至+10 V | 0.015% RDG +300 μV | 0.015% RDG +700μV | 0.015% RDG +1,5mV |
| 50 V | -50 V至+50 V | 0.015% RDG + 1mV | 0.015% RDG +3mV | 0.015% RDG +7mV |
| 100 V | -100 V至+100 V | 0.015% RDG + 3mV | 0.015% RDG +7mV | 0.015% RDG +15mV |
输入阻抗：
10MΩ，适用于最高1 V的范围
1MΩ，适用于高达100 V的范围
温度系数：
对于100 mV和1 V范围，超出参考域<7 ppm /°C
对于10 V，50 V和100 V范围，超出参考域<15 ppm /°C）
直流电流：测量
有无循环供应
| 范围 | 测量范围 | 高精度/ 1年（周期模式） | 标准精度/ 1年（周期模式） | 低精度/ 1年（连续模式） |
| 0-20 mA | 0 mA至20 mA | 0.025% RDG+6μA | 0.025% RDG +13μA | 0.025% RDG +30μA |
| 4-20 mA | 4 mA至20 mA | 0.025% RDG + 6μA | 0.025% RDG +13μA | 0.025% RDG+30μA |
带外部分流器
温度系数：<25 ppm /°C超出参考范围
阻力：测量
| 范围 | 测量范围 | 高精度/ 1年（周期模式） | 标准精度/ 1年（周期模式） | 低精度/ 1年（连续模式） |
| 400 Ω | 0至400 Ω | 0.008% RDG + 10mΩ | 0.008% RDG + 20mΩ | 0.008% RDG + 40mΩ |
| 3600Ω | 0至3600 Ω | 0.008% RDG +100 mΩ | 0.008% RDG +200 mΩ | 0.008% RDG +400 mΩ |
| 200kΩ | 0至200 kΩ | 0.1% RDG + 5 Ω | 0.3% RDG + 8 Ω | 0.5% RDG + 10 Ω |
4线测量的不确定性
自动检测连接方案：2根电线，3根电线或4根电线。
在2线连接中，测量包括线路电阻。
在3线连接中，添加线路电阻不平衡
200kΩ范围：短或屏蔽线
温度系数：<20 ppm /°C超出参考范围
频率，脉冲：测量
| 型号 | 范围 | 准确度/ 1年 |
| 10 kHz | 1 Hz至10kHz | 0.005% RDG |
温度系数：<5 ppm /°C超出参考范围
触发电平：1 V.
镜头/分钟和Hz刻度
测量频率输出和干触点
工艺规格和性能@ 23°C±5°C
模拟输出
| 范围 | 测量范围 | 高精度/ 1年（周期模式） | 标准精度/ 1年（周期模式） | 低精度/ 1年（连续模式） |
| 0-10 V | 0 V至+10 V | 0.02% RDG+3mV | 0.02% RDG + 3mV | 0.02% RDG + 3mV |
温度系数：<5 ppm /°C超出参考范围
更多功能
扫描速度
型号和配件
仪器：
FD5-5 5通道独立采集系统
标准配置：
·用户手册
·电源适配器
·交叉以太网电缆和USB电缆
·5 x 4触点母接线端子
·1 x 6触点母接线端子
·1 x 6触点MiniDIN连接器
·安装CD与驱动程序和实用程序
FD5-10 10通道独立采集系统
标准配置：
·用户手册
·电源适配器
·交叉以太网电缆和USB电缆
·10 x 4触点母接线端子
·1 x 6触点母接线端子
·1 x 6触点MiniDIN连接器
·安装CD与驱动程序和实用程序
FD5-15 15通道独立采集系统
标准配置：
·用户手册
·电源适配器
·交叉以太网电缆和USB电缆
·15 x 4触点母接线端子
·1 x 6触点母接线端子
·1 x 6触点MiniDIN连接器
·安装CD与驱动程序和实用程序
从模块：
FD5-5S 5通道二级模块
FD5-10S 10通道辅助模块
FD5-15S 15通道二级模块
附件：
ATFD20 便携包
FD-WIFI WIFI接入点
ETIIPLE VPN以太网路由器
ETIIPLG123G 3G / GPRS路由器，以太网/ RS 485-232通过VPN安全
ETIANT200 H90四频磁性天线，电缆长度：1500 mm
软件：
VISULOGTM 监控和数据处理软件轻型版 - 1个许可证
VISULOGTM-ETAL 监控和数据处理软件轻型版本 - 1个许可证+校准模块
VISULOGTM-PHARMA 监控和数据处理软件轻型版本 - 1个许可证+用于访问权限高级管理的模块，符合21 CFR Part 11
VISULOGTM-ETAL-PHARMA 监控和数据处理软件轻型版本 - 1个许可证+校准模块+用于访问权限高级管理的模块，符合21 CFR Part 11
软件许可证：
LIC VISU TM VISULOGTM的附加许可
LIC VISU TM ETAL 带有ETAL可选模块的VISULOGTM的附加许可证
LIC VISU TM PHARMA VISULOGTM的附加许可证，带有PHARMA可选模块
LIC VISU TM ETAL PHARMA VISULOGTM与ETAL和PHARMA的额外许可
可选模块
认证：
QMA11EN COFRAC校准证书 包含测试设备的所有相关数据点
包装信息：
尺寸 211.5 x 194.7 x 57 mm
质量 800 g
