产品概述

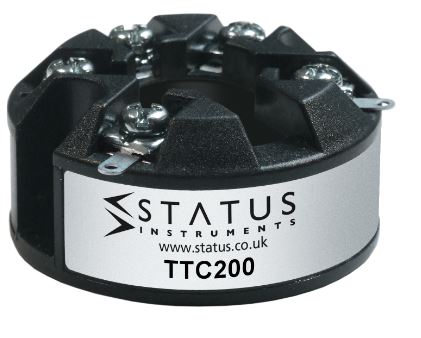

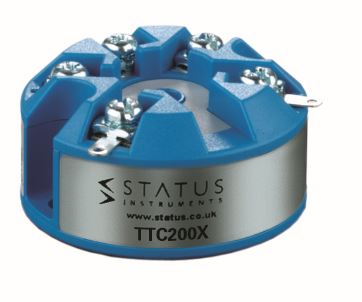

TTC200 / TTC200X TC温度变送器
- 多种热电偶，mV，输入
- ATEX和IEC Ex认证版本
- 传感器偏移或输出对齐
- 可调输入滤波器
- 可编程倦怠
TTC200“智能”温度变送器用于热电偶温度传感器，并将传感器输出在配置范围内转换为标准工业4至20mA传输信号。 有两个版本可供选择; 标准和ATEX / IECEx批准用于危险区域。
PC配置允许用户选择TC类型，范围，滤波器，单位，线性化和Burnout方向，无需校准设备。另外，用户可以在连接到PC时读取实时过程数据，这允许传感器偏移和输出对准校准，其中用户可以输入值以匹配实际过程并因此减少系统错误。
如果需要，可以在订购时指定所需范围，从而无需用户配置。 如果未指定范围，则变送器的出厂默认范围为K型0至1000℃，倦怠高。
特色亮点
传感器参考（温度模式）
通过基于Windows的USBSpeedlink软件引用的TTC200传感器可以与已知的参考传感器紧密匹配，从而消除可能的传感器错误。
自定义线性化
作为标准配置，TTC200可以从其软件库中获得所有常见的热电偶传感器。
此外，TTC200可编程为高达22点的自定义线性化，适用于±200 mV的mV输入。
传感器烧坏检测（温度模式）
如果传感器导线断开或断开连接，TTC200输出将自动转到其用户定义的级别（上限或下限）或预设值。
稳定性
TTC200变送器采用了最新的数字技术，可确保精确，低漂移性能。
技术参数
|
电气输入 |
|
规格@ 20°C |
|
类型 |
范围 |
精度/稳定性 |
|
mV |
||
|
-200至200mV满量程 |
-100至200 mV |
满量程的±0.02％ |
|
-200至-100mV |
满量程的±0.05％ |
|
|
热电偶 |
||
|
K |
-150至1370℃ |
±0.1％±0.5℃满量程 加传感器误差 |
|
J |
-200至1200℃ |
|
|
E |
-260至1000℃ |
|
|
N |
-270至1300℃ |
|
|
L |
-200至900℃ |
|
|
U |
0至600℃ |
|
|
B |
0至1800℃ |
|
|
C, D, W |
0至2300℃ |
|
|
T |
-270至400℃ |
±0.2％±0.5℃满量程 加传感器误差 |
|
R，S，0至1750℃满量程 |
800至1600℃ |
±0.1％满量程加±0.5℃加传感器误差 |
|
热漂移 |
抵消 |
0.1°C |
|
跨度 |
0.05°C |
|
|
库包含更多标准TC类型 |
||
|
激励电流 |
|
< 200 uA |
|
冷端 |
||
|
热敏电阻珠 |
-45至85°C |
±0.2°C |
|
热漂移 |
在20°C时为零 |
± 0.05 °C / °C |
|
输出 |
||
|
类型/功能 |
范围/描述 |
精度/稳定性/注释 |
|
两线电流 |
4至20mA |
(mA输出/2000)或5 uA(以较大者为准） |
|
热漂移 |
在20°C时为零 |
2 uA /°C |
|
最大输出电流 |
21.5 mA |
在高倦怠状况 |
|
最小输出电流 |
< 3.9 mA |
在低倦怠状况 |
|
环路电压效应 |
0.2 uA / V |
|
|
最大输出负载 |
[(V电源- 10)/20]KΩ |
700 Ω @ 24 V DC |
|
回路供电 |
10至30V DC |
安全特低电压SELV |
|
功率 |
<1 W全功率 |
|
|
USB用户界面 |
||
|
型号/功能 |
范围/描述 |
注释 |
|
配置硬件 |
为TTC200 |
USB-CONFIG-MKII |
|
为TTC200X |
USB-CONFIG-MKII |
|
|
USB-TTX-CONFIG |
||
|
配置软件 |
USBSpeedLink |
|
|
温度模式 组态 |
传感器类型 |
热电偶列表 |
|
4至20mA重传温度范围 |
℃或℉ |
|
|
传感器偏移 |
℃或℉ |
|
|
熔断电流 |
上限,下限或用户设置 |
|
|
过程模式 组态 |
输入类型 |
欧姆或滑线 |
|
4至20mA重传过程范围 |
用户工程单位，4个字符 |
|
|
用户线性化 |
（2至22）段 |
|
|
标签号码 |
|
20个字符 |
|
过滤器 |
0到100s时间常数 |
可调整的 |
|
读取实时数据 |
温度/过程输出 |
℃/℉或过程mV的用户单位 |
|
保存/打开配置 |
从文件 |
|
|
功能 |
描述 |
|
|
更新时间 |
160毫秒 |
|
|
响应时间 |
0.5秒 |
|
|
启动时间 |
5秒 |
|
|
预热时间 |
120秒到全精度 |
|
|
隔离 |
输入到输出500 Vdc：工作电压50 Vdc |
|
|
默认配置 |
热电偶K型0至1000℃，高倦怠 |
|
|
环境温度 |
操作/存储-40至85℃ |
|
|
-30〜75℃的全精度 |
||
|
环境湿度 |
操作/存储10至90％RH无冷凝 |
|
|
保护要求 |
> =推荐IP65 |
|
|
USB配置环境 |
10至30℃ |
|
|
尺寸 |
直径43 mm; 高21 mm |
|
|
固定中心 |
33 mm中心的2 x 5 mm孔 |
|
|
中心孔 |
4.5 mm孔用于接线辅助 |
|
|
连接 |
螺钉端子最大2.5 mm线 |
|
|
重量约 |
31克（封装） |
|
|
EMC |
BS EN 61326：注 - 传感器输入线应小于3 m |
|
|
防护等级 |
BS EN 60529 |
|
|
RoHS |
指令2011/65 / EU |
|
|
ATEX TTC200X |
Ex ia IIC T4 Ga |
|
|
Ex ia IIIC T135 Da |
||
|
IECEx TTC200X |
Ex ia T4 Ga |
|
|
Ex ia IIIC T135 Da |
||
