产品概述

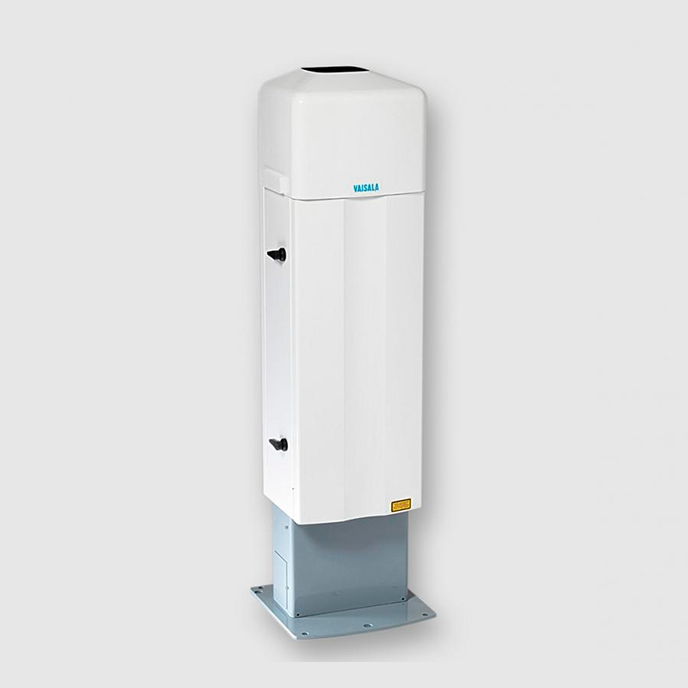

Vaisala维萨拉CL31云高仪
维萨拉CL31云高仪可以在所有天气条件下，无论晴天还是阴天，都可以测量云底高度。
CL31云高仪是一种结构紧凑、重量轻巧的仪器，可以测量云底高度和垂直能见度，可同时监测三个云层。该云高仪采用了脉冲二极管激光LIDAR（激光探测和测距）技术，是适用于航空和气象应用的理想测量仪器。
测量从地平面开始
CL31云高仪所采用的增强型单镜头技术确保了它从优良零高度测量起即具有杰出的性能。这得益于它在整个量程中所获得的强大而稳定的信号。单镜头技术在降水、低云和地面光线昏暗的情况下依然能提供无与伦比的稳定性，而这些是航空安全领域常遇到的天气现象。
快速测量
快速测量有助于探测厚云层底下的薄云层。CL31云高仪提供全后向散射廓线,可实现数据的可视化和便于研究。
CL31的波束可以进行垂直指向和倾斜指向。倾斜指向结合新式光学设计，通过提高防护罩的保护能力，使该产品在降水期间也具有良好的性能。在测量单元方面，一个倾角传感器可以自动将所测得的云团距离纠正为垂直云底高度。
丰富的自我诊断程序
CL31云高仪是完全自动化的仪器。除云高数据外，它还可以根据复杂的自我诊断程序提供包括设备状态的信息。当出现故障时，诊断程序可以帮助用户确认出现故障的模块。CL31云高仪的实用化模块设计和快易检修门确保了它能够快速进入工作状态，并获得大量的数据。
易于安装和维护
CL31很易于安装。它具有一个防辐射罩，可以保护该设备在雨天不受影响，并抵御在极端情况下受到温度过热或过冷的影响。带有加热器的自动吹窗器可以保持窗户的干燥和清洁，从而提高了设备的性能。在寒冷状态下，加热装置可以防止窗户结霜。
性能特点：
- 测距0-7.6km(0-25000英尺)
- 第二代上等单镜头光学部件，在低空探测中同样性能出色
- 在所有天气条件下运行可靠，降水时垂直能见度和测云性能无与伦比
- 丰富的自我诊断程序,具备故障分析能力。
- 模块化设计,易于安装与维护。
- 快速测量功能可确保探测到厚云团底下的薄云层。
- 新技术，以及5000多个安装于世界各地的维萨拉云高仪为基础。
技术参数
技术数据
|
测量性能 |
|
|
观测范围 |
0~7.6千米（0~25000英尺） |
|
报告分辨率 |
5米/10英尺或10米/30英尺，单位可选 |
|
报告间隔 |
2~120秒，可选 |
|
到某一硬目标之间的距离 |
大于±1%或±5米（16英尺） |
|
测量精度 |
|
|
激光 |
InGaAs二极管 |
|
波长 |
910 Nm |
|
工作环境 |
|
|
温度范围 |
-40~+60°C（-40~+140°F） |
|
-55~+60°C可选（-67~+140°F可选） |
|
|
湿度 |
0~100%相对湿度 |
|
风速 |
高达55米/秒（123英里/时） |
|
振动 |
劳氏船级社/IEC60068-2-6 |
|
5~13.2赫兹，±1.0毫米 |
|
|
13.2~100赫兹，±0.79克 |
|
|
输入和输出 |
|
|
工作电压 |
00/115/230伏交流电±10 % |
|
频率（最低/最高） |
45~65赫兹 |
|
功耗 |
最高310瓦，包括生热 |
|
备用电池 |
内部，2安培小时 |
|
接口 |
|
|
数据 |
• RS-232 |
|
• RS-485，多支路，2线 |
|
|
• DXL421调制解调器模块 |
|
|
•局域网（以太网）接口选项 |
|
|
维护 |
RS-232 |
|
波特率 |
|
|
RS-232/RS-485 |
300~57 600比特/秒 |
|
调制解调器V.21、V.22 |
300~1200比特/秒 |
|
机械规格 |
|
|
IP防护等级 |
IP66 |
|
倾斜位置 |
垂直或12度倾斜 |
|
外形尺寸 |
|
|
测量单元 |
620×235×200毫米 |
|
保护罩高度 |
1190毫米（47英寸） |
|
合计 |
1190×335×324毫米 |
|
重量 |
|
|
测量单元 |
12千克（26.5磅） |
|
保护罩及送风机 |
19千克（41.8磅） |
|
合计 |
31千克（68磅） |
|
胶合板运输箱 |
|
|
箱体尺寸 |
1400×490×450毫米 |
|
箱体重量 |
47千克（103.6磅） |
|
合规 |
|
|
电磁兼容性 |
IEC/EN 61326 |
|
电气安全 |
IEC/EN 60950 |
|
眼部安全 |
Class 1M IEC/EN60825-1 |
|
备件和配件 |
|
|
线缆终端盒，带附加瞬态保护 |
电缆接线箱-1200 |
|
个人电脑维护电缆 |
QMZ101 |
|
船舶设备用减震安装垫 |
CT35022 |
|
调制解调器 |
DXL421 |
|
无线电调制解调器天线的附加机械部分 |
CLRADIOKIT |
|
云高测量仪图形化用户界面 |
CL-VIEW |
|
云高测量仪边界层组态软件 |
BL-VIEW |
|
防鸟器 |
CL31BIRDKIT |
|
带笔记本电脑和预装CL-VIEW和BL-View 功能的云高仪空气质量即插即用软件包 |
CLAQPACKAGE |
|
数据信息 |
|
|
云撞击（最多3层）和状态信息 |
|
|
云撞击、状态及反向散射廓线 |
|
|
云撞击及内部监测数据 |
|
|
CT12K、CT25K、LD-25/40仿真 |
|
|
天空状况（选配） |
|
