产品概述

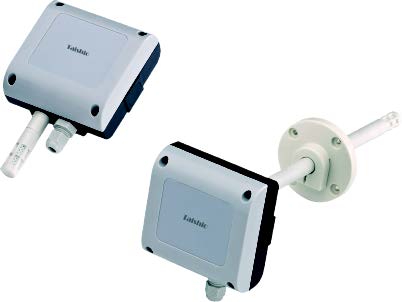

温湿度变送器TS13/14
特性
▪体积小，外型精美坚固，易于安装。
▪价格经济，性价比高。
▪高技术感测元件，精确度高，长期稳定性佳。
应用
HVAC制程监控/空气调节/环境通风控制。
办公大楼/住宅/医院空调监控。
楼宇自动化环境监控。
技术参数
| 输入 | |
| 输入讯号种类 | 电容式湿度传感器及PT1000Ω |
| 量测范围 | 温度：0-50℃;湿度：0~100％ |
| 建议工作范围 | 温度：15~35℃;湿度：20~80％ |
| 输出 | |
| 输出讯号 | 4~20mA;0〜10V |
| 讯号连接方式 | 二线式，三线式 |
| 精度（25℃） | |
| 温度/湿度 | ±0.3℃+0.002℃x /±3% RH(20∼80 %) |
| 温度影响 | 0.2％RH/℃ |
| 负载阻抗 | 二线式电流：<（V-10）/0.02<500Ω三线式电流：<200Ω/三线式电压：>10KΩ |
| 输出校准〔ZERO〕调整范围 | 零点和满量程的10％ |
| 反应时间T90（温度在+25℃） | <20S |
| 环境 | |
| 量测介质 | 空气 |
| 工作环境温度 | 0-50℃ |
| 储存温度 | 25~+ 60℃ |
| CE认证 | EN 61326-1：2006，EN61326-2-2：2006 |
| Emissions EN55011：2009 / A1：2010 | |
| Immunity IEC 61000-4-2：2008
IEC61000-4-3：2006 / A1：2007 / A2：2010 IEC61000-4-8：2009 |
|
| 电气规范 | |
| 工作电源 | 二线式：11〜35VDC /三线式：15〜35VDC和19〜29VAC |
| 消耗电流 | 二线式DC：41mA 三线式DC：56mA/三线式AC：150mA |

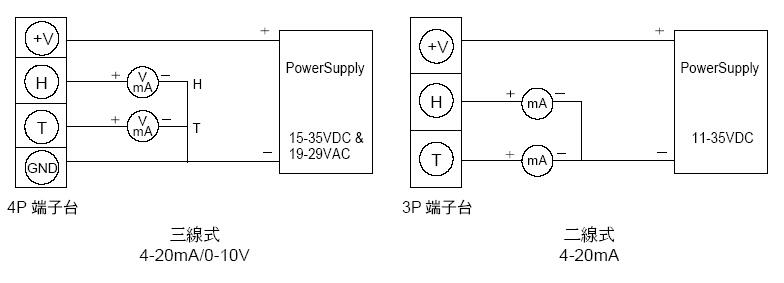

| 电气连接 | 二线式：3P端子台/三线式：4P端子台 |
| 安装与固定 | |

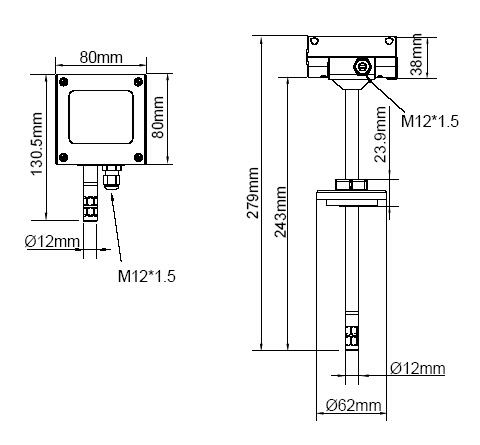

| 安装方式 | 室内型挂壁安装/风管型法兰基座安装 |
| 防护等级 | IP54（传感器：IP20） |
| 电气防护 | ▉逆向保护▉过电压▉短路 |
| 外壳材质 | PC防火级（PC-110） |
| 重量 | TS13：132克/ TS14：157克 |
| TS□ | □ | □ | □ | □ |
| ∣ | ∣ | ∣ | ∣ | ∣ |
| 安装方式 | 功能 | 输出 | 工作电源 | 工作范围 |
| 13：室内型
14：风管型 |
A：温度/湿度输出
H：湿度输出 T：温度输出 |
1：4-20mA的（二线式）
3：4-20mA的（三线式） 6：0〜10V（三线式） |
1：11〜35VDC（二线式）
3：15〜35VDC 与19〜29VAC（三线式） |
30：0〜50℃
00：0〜100％RH的 （湿度输出） |
